Manuale per l’utente delle pompe 620DiN, 620Di Watson-Marlow 117
Per smontare la testina 620L

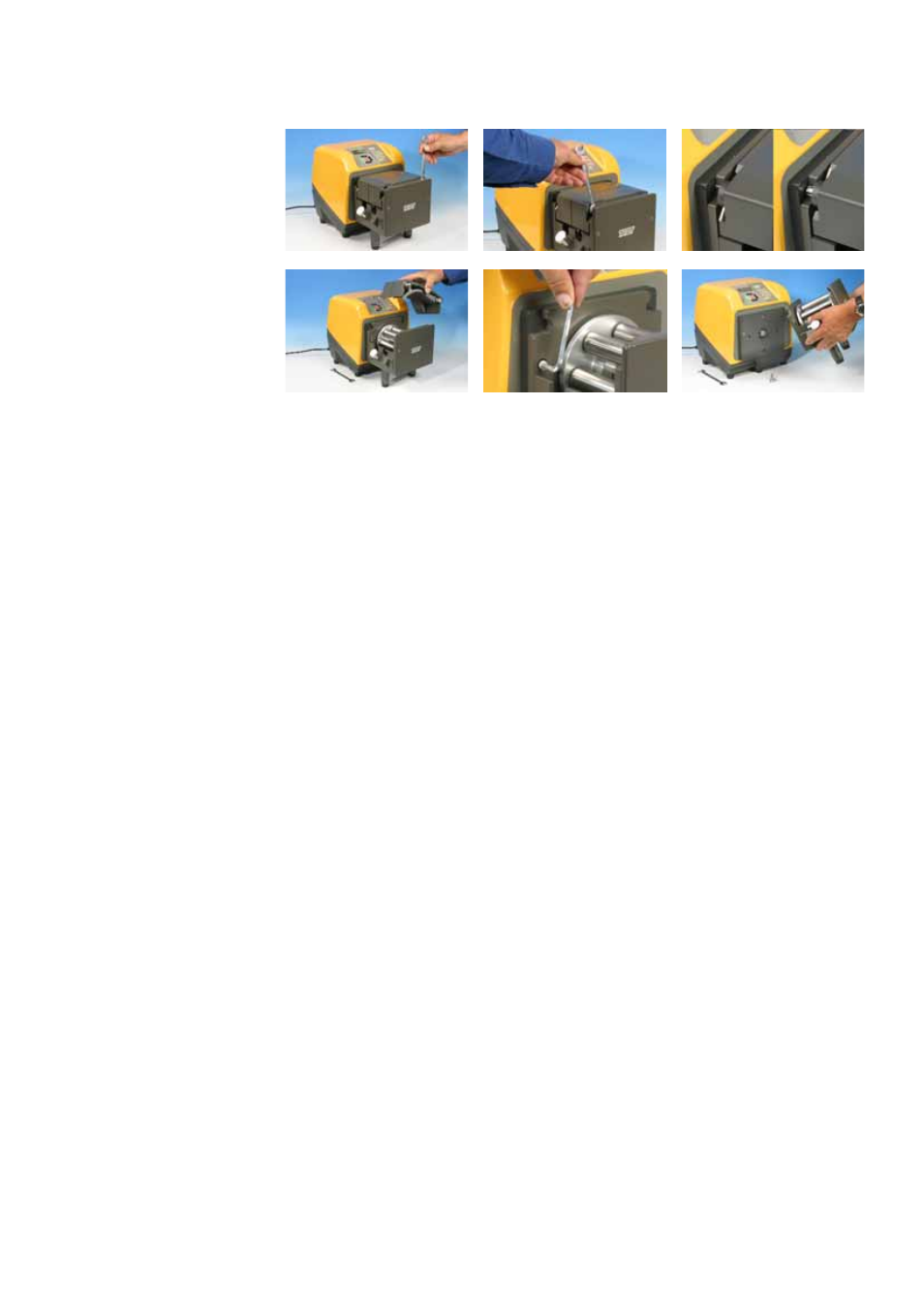

Per smontare la testina, occorre prima rimuovere il corpo testina. Il corpo testina è
fissato alla testina per mezzo di camme posizionate a destra e a sinistra. Nei punti
in cui gli alberi delle camme sono visibili dalla parte anteriore della testina, le
camme sono zigrinate e di forma tale da poter accogliere una chiave per ghiere.
Utilizzare la chiave AF da 10 mm fornita per ruotare la camma di destra a 180 gradi
in senso antiorario e la camma di sinistra di 180 gradi in senso orario. La posizione
dei fermi di rotazione delle camme indica quando queste sono completamente
chiuse (terza immagine a sinistra) o aperte (a destra). Sollevare il corpo testina.
La testina è fissata alla piastra di adattamento di colore nero per mezzo di due viti
M6. Rimuovere le viti con una chiave a brugola da 5 mm. Sollevare la testina.
Normalmente, non è necessario rimuovere anche la piastra di adattamento. Tuttavia, se
è necessario smontarla per pulirla, procedere nel modo seguente:
La piastra di adattamento è fissata all’unità di azionamento per mezzo di quattro viti
M6. Per rimuoverle, utilizzare un cacciavite appropriato. Sollevare la piastra di
adattamento. Dopo aver completato la pulizia, riposizionarla e fissarla allo stesso
modo.
Per installare la testina 620L
Pulire e lubrificare il dente di arresto dell’albero di azionamento. Posizionare la
testina pulita in modo che si innesti allineandosi con il dente di arresto dell’albero di
azionamento. Usare due viti M6 per fissare la testina alla piastra di adattamento.
Per riposizionare il corpo testina, eseguire a ritroso le istruzioni fin qui indicate.
