Manuale per l’utente delle pompe 620DiN, 620Di Watson-Marlow 62
Se viene selezionato Output 1, la pompa visualizza il menu Output.
Selezionando Generale o Perdite usando i tasti SU e GIÙ e confermando la
selezione effettuata premendo ENTER si configura quell’opzione sull’output 1;
viene poi visualizzata una schermata di conferma e quindi la schermata di
selezione degli output.
Selezionando Funzionamento/Arresto, Direzione, Rete/Man, Dose o Lotto
usando i tasti SU e GIÙ e confermando la scelta premendo ENTER, vengono
visualizzate delle schermate che consentono all’utente di configurare,
rispettivamente, Funzionamento su Alto o Basso, Senso orario su Alto o Basso,
Rete su Alto o Basso, Dose su Alto o Basso e Lotto su Alto o Basso.
Effettuare la selezione usando i tasti SU e GIÙ e premere ENTER per
confermare. L’opzione scelta viene configurata sull’output 1. La pompa visualizza
una schermata di conferma e riporta l’utente alla schermata di selezione degli
output. Qui è riportato un esempio.
L’utente può configurare Output 2, Output 3 e Output 4 nello stesso modo o
selezionare Esci.
Se si preme STOP durante la configurazione, viene conservata l’impostazione
precedente per l’output, mentre la pompa visualizza nuovamente la schermata di
selezione degli output.
Se si seleziona Esci, la pompa riporta l’utente alla seconda schermata del menu
Imposta.
19.11 Arresto a distanza
La pompa 620DiN può essere avviata e fermata con un interruttore a distanza tra il
terminale a 5 V e il terminale i/p dell’input di funzionamento/arresto, usando il
rilevamento del comando aperto = in funzione o aperto = arresto. Funziona anche con
un input logico compreso tra 5 V e 24 V sul terminale i/p dell’input di funzionamento/
arresto. Se la commutazione a distanza è disattivata, né gli input dei segnali
funzionamento/arresto a distanza né gli input dei segnali di direzione influiscono sullo
stato della pompa.

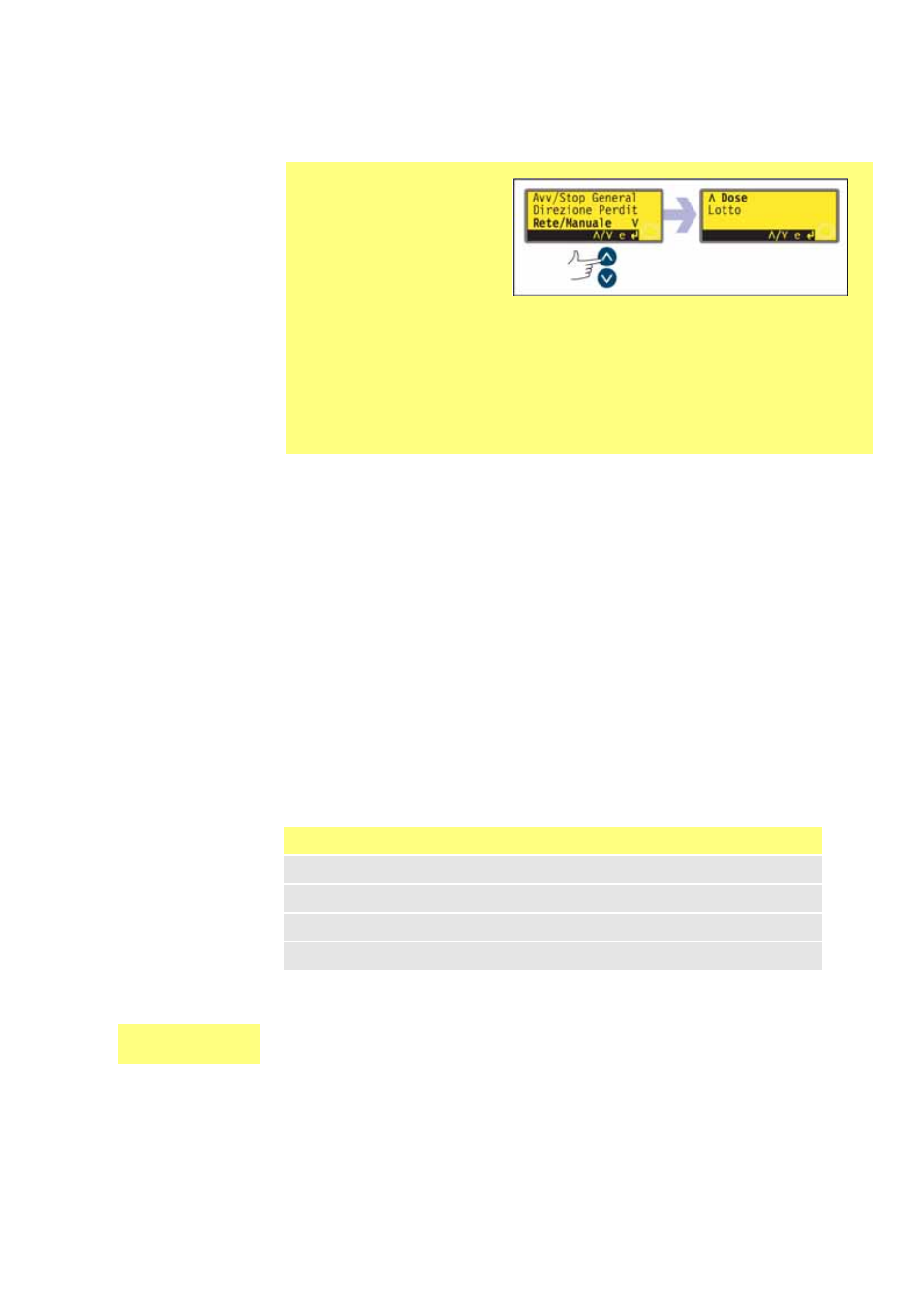

Il menu Output è
composto da due
schermate.
Per passare da una
schermata alle
successive, premere più
volte GIÙ. Ogni voce
viene evidenziata in
sequenza fino all’ultima
voce sulla schermata.
Un’ulteriore pressione del tasto GIÙ provoca la visualizzazione della
schermata successiva del menu, con evidenziata la prima voce.
Seguire la procedura inversa usando il tasto SU per passare a una voce
nella prima schermata del menu.
DiN
Output 1-4: Valori predefiniti all’avviamento per la prima volta
Output 1 Dose = alto
Output 2 Direzione In senso orario = alto
Output 3 Rete/Manuale Rete = alto
Output 4 Allarme generale
