Manuale per l’utente delle pompe 620DiN, 620Di Watson-Marlow 78
Importante: Istruzioni generali per gli input di comando a distanza
Tutti gli input di comando a distanza possono essere collegati nei seguenti
due modi.
Logico
È possibile collegare all’input una tensione logica compresa tra 5 V TTL e
24 V industriale. La pompa è configurata in modo da funzionare senza
modifiche all’interno di questo intervallo di valori. Uno qualsiasi dei
terminali a 0 V, sebbene sia preferibile il terminale a 0 V associato
all’input desiderato, è collegato ai terminali 0 V del dispositivo di comando
in modo da chiudere il circuito. Basso è equivalente a 0 V. Alto è
equivalente a 5 V 24 V.
Interruttore
Un interruttore a distanza può essere collegato tra l’input e una qualsiasi
alimentazione di tensione positiva proveniente dalla pompa, sebbene
preferibilmente il terminale di alimentazione associato. In ogni caso, non
usare l’alimentazione a 10 V proveniente dal connettore del
potenziometro a distanza.

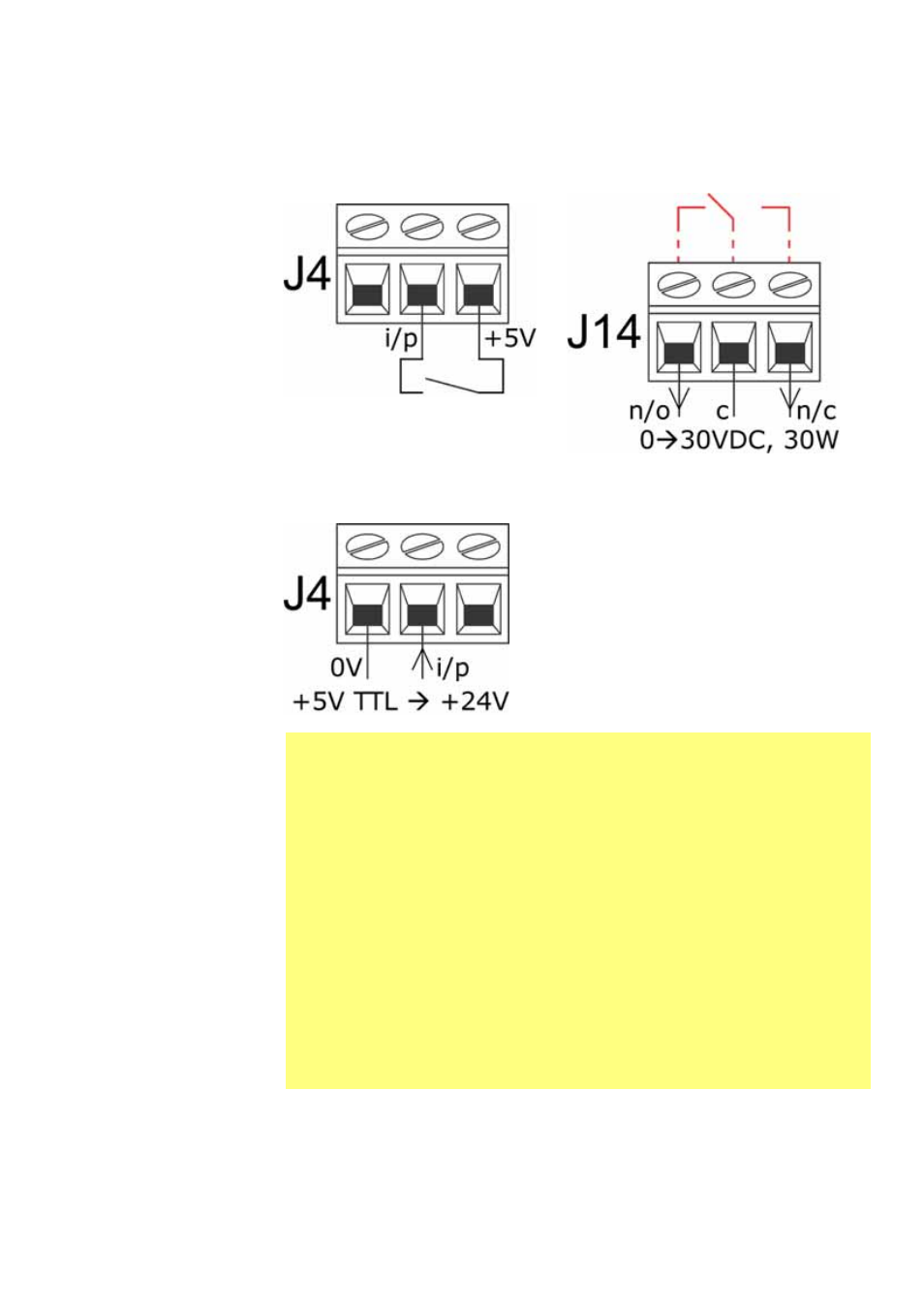

Input Output
Il funzionamento/arresto e gli altri
comandi di cambiamento dello stato
possono essere innescati, vedere
sopra, o effettuati da un segnale
logico, vedere sotto.
Output relè 1, che mostra (in rosso) la
configurazione interna
Connessioni tipiche
