InstallazIone
HPR260XD Manual Gas
– 806344 Revisione 2
3-31
Connessioni della torcia
Cappuccio schermato
Manicotto
Tubo di ritorno del refrigerante
2WRENCHES
E
Attenzione: non utilizzare
mai nastro
in teflon su alcuna
preparazione
congiunta.

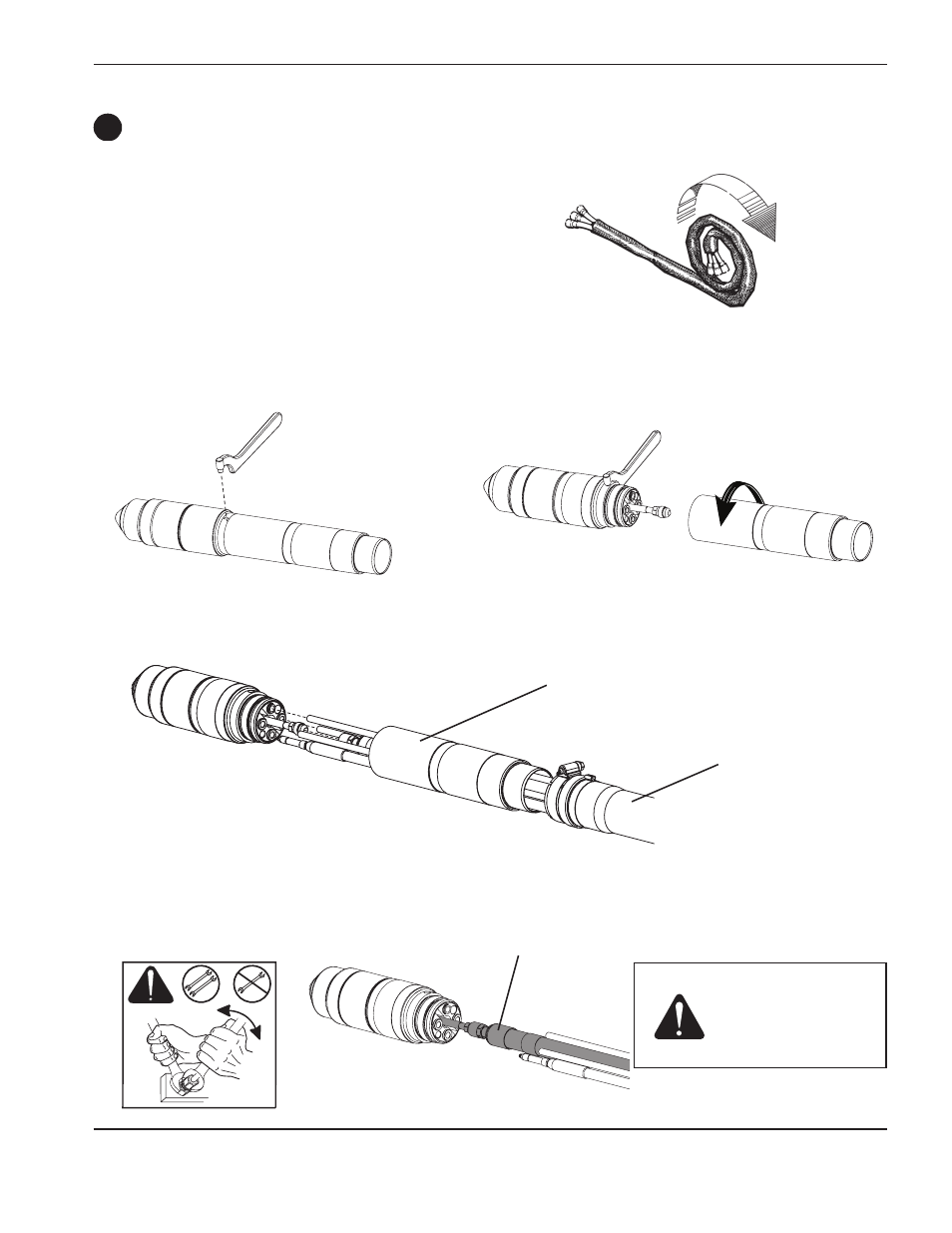

4. Collegare il tubo di ritorno del refrigerante (rosso).
Collegamento della torcia ai cavi torcia
1. Srotolare i primi 2 metri di cavo su una superficie piana.
2. Tenere il gruppo torcia in posizione con la chiave a settore (104269) e rimuovere il manicotto di supporto dal gruppo torcia.
3. Far arretrare il cappuccio schermato e far scorrere il manicotto sui cavi. Allineare la torcia con i tubi flessibili del gruppo cavi.
I tubi non possono essere attorcigliati. Sono nastrati tra loro per evitare che si attorciglino.
