Manutenzione
HPR260XD Manual Gas – 806344 Revisione 2 5-45
041993
Elenco dei LED sulla scheda PCB di controllo
LED Uscita Ingresso Note
D321 Movimento macchina
D322 Errore
D323 Errore di chiusura graduale
D324 Non operativo
D325 Libera Libero
D326 Attivazione arco pilota
D327 Mantenimento
D328 Sfondamento
D329 Corrente d’angolo
D330 Avvio plasma
Elenco dei LED sulla scheda PCB di controllo
LED Uscita Ingresso Note
D331 Trasformatore HV
D323 Attivazione motore pompa
D333 Contattore
D334 Relè arco pilota
D335 Libera
D336 Selezione sovracorrente
D337 Perdita di fase

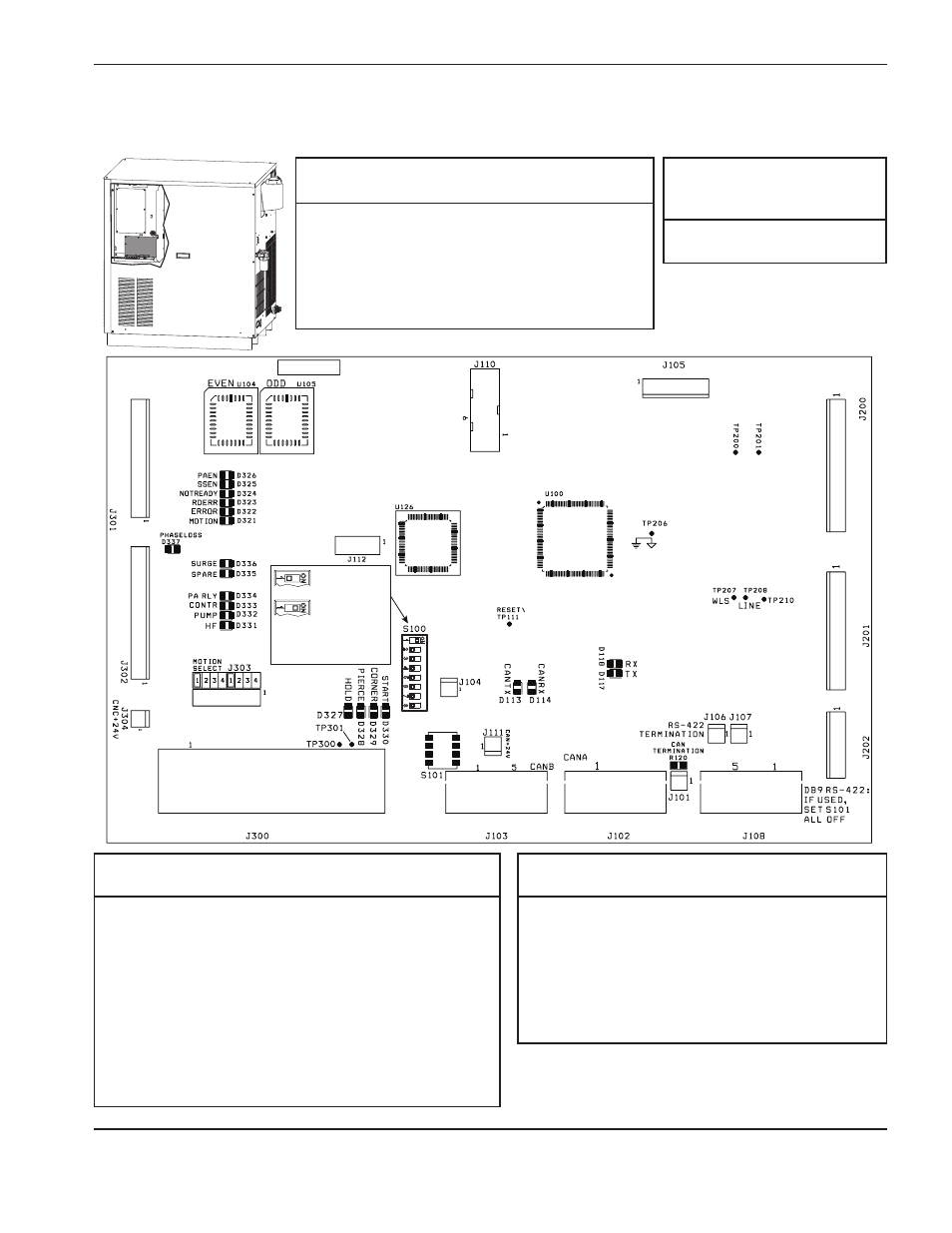

Scheda di controllo sul generatore PCB3
Elenco dei LED sulla scheda PCB di controllo
LED Nome del segnale Note
D100
+ 5 VCC
D101 + 3,3 VCC
D113 CAN TX Lampeggiamento costante
D114 CAN RX Lampeggiamento costante
D117 TX RS-422
D118 RX RS-422
Elenco del firmware per
la scheda di controllo PCB3
Componente Codice articolo
U104
081169 PARI
U105 081169 DISPARI
= HPR130
= HPR260
Nota: Consultare gli schemi
elettrici per definire la posizione
degli altri interruttori DIP.
