Test 3 – allineamento della torcia
1. Sostituire la torcia e i consumabili con una nuova torcia e nuovi consumabili.
2. Accendere manualmente la pompa (vedere passo 1 al paragrafo “Funzionamento manuale della pompa”), far
funzionare la pompa per 60 secondi e osservare la portata sul display LED della consolle del gas.
Se la portata indicata sul display LED è pari o superiore a 0,9 gall./min, sostituire la torcia.
Se la portata è ancora inferiore 0,9 gall./min, passare al test 4.
Test 4 – linea di alimentazione della presa sulla torcia
1. Scollegare l’alimentazione. Rimuovere il tubo di alimentazione del refrigerante dalla presa sulla torcia, e metterlo in un
contenitore da 3,8 l. Si può utilizzare un contenitore di refrigerante Hypertherm.
Attenzione: il refrigerante fuoriesce dal tubo molto rapidamente.
2. Misurare il tempo impiegato dal contenitore per riempirsi. Accendere il generatore. Accendere manualmente
la pompa (vedere passo 1 al paragrafo “Funzionamento manuale della pompa”). Annotare il tempo impiegato dal
contenitore per riempirsi.
3. Ricollegare il tubo di alimentazione del refrigerante alla presa sulla torcia.
Se il contenitore si riempie in un tempo maggiore di 65 secondi, controllare che il tubo del refrigerante non sia ostruito
o attorcigliato tra la torcia e la consolle LHF/RHF. Se il tubo non è ostruito o attorcigliato, sostituire i cavi torcia.
Se il contenitore si riempie in un tempo minore o uguale a 65 secondi, passare al test 5.

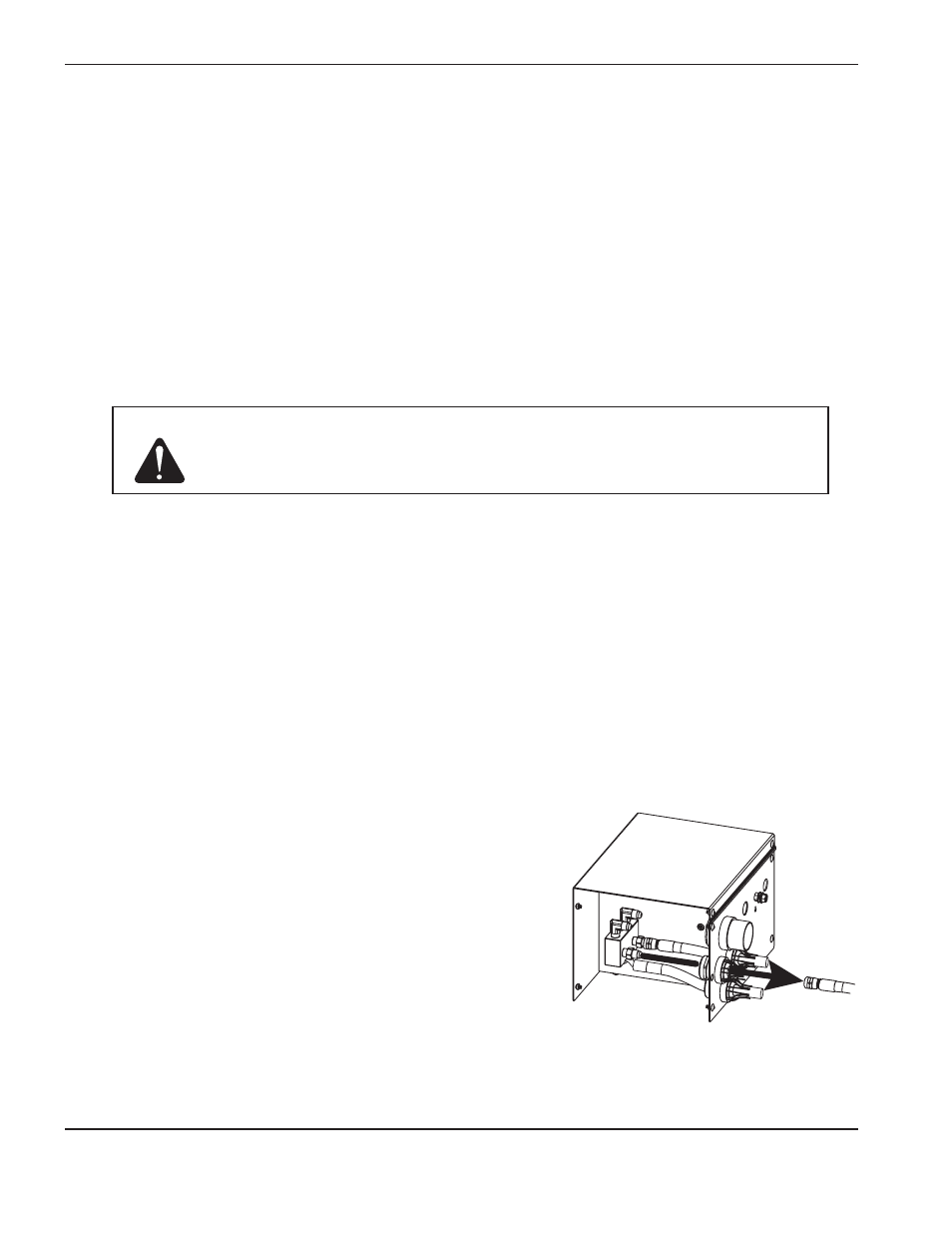

Test 5 – linea di ritorno dalla presa torcia (rimuovere sulla consolle di accensione)
1. Scollegare l’alimentazione. Rimuovere il tubo di ritorno del refrigerante (tubo blu con nastro rosso) dalla consolle
RHF/LHF, e posizionarlo in un contenitore da 3,8 l. Si può utilizzare
un contenitore di refrigerante Hypertherm.
2. Misurare il tempo impiegato dal contenitore per riempirsi. Accendere
il generatore. Accendere manualmente la pompa (vedere passo
1 al paragrafo “Funzionamento manuale della pompa”). Annotare
il tempo impiegato dal contenitore per riempirsi.
3. Ricollegare il tubo di ritorno del refrigerante.
Se il contenitore si riempie in più di 65 secondi, la presa sulla torcia
è ostruita. Sostituire la presa sulla torcia.
Se il contenitore si riempie in un tempo minore o uguale a 65 secondi,
il tubo di ritorno del refrigerante è ostruito (dalla consolle RHF/LHF
al generatore). Sostituire il tubo di ritorno del refrigerante.
