InstallazIone
3-26 HPR260XD Manual Gas – 806344 Revisione 2

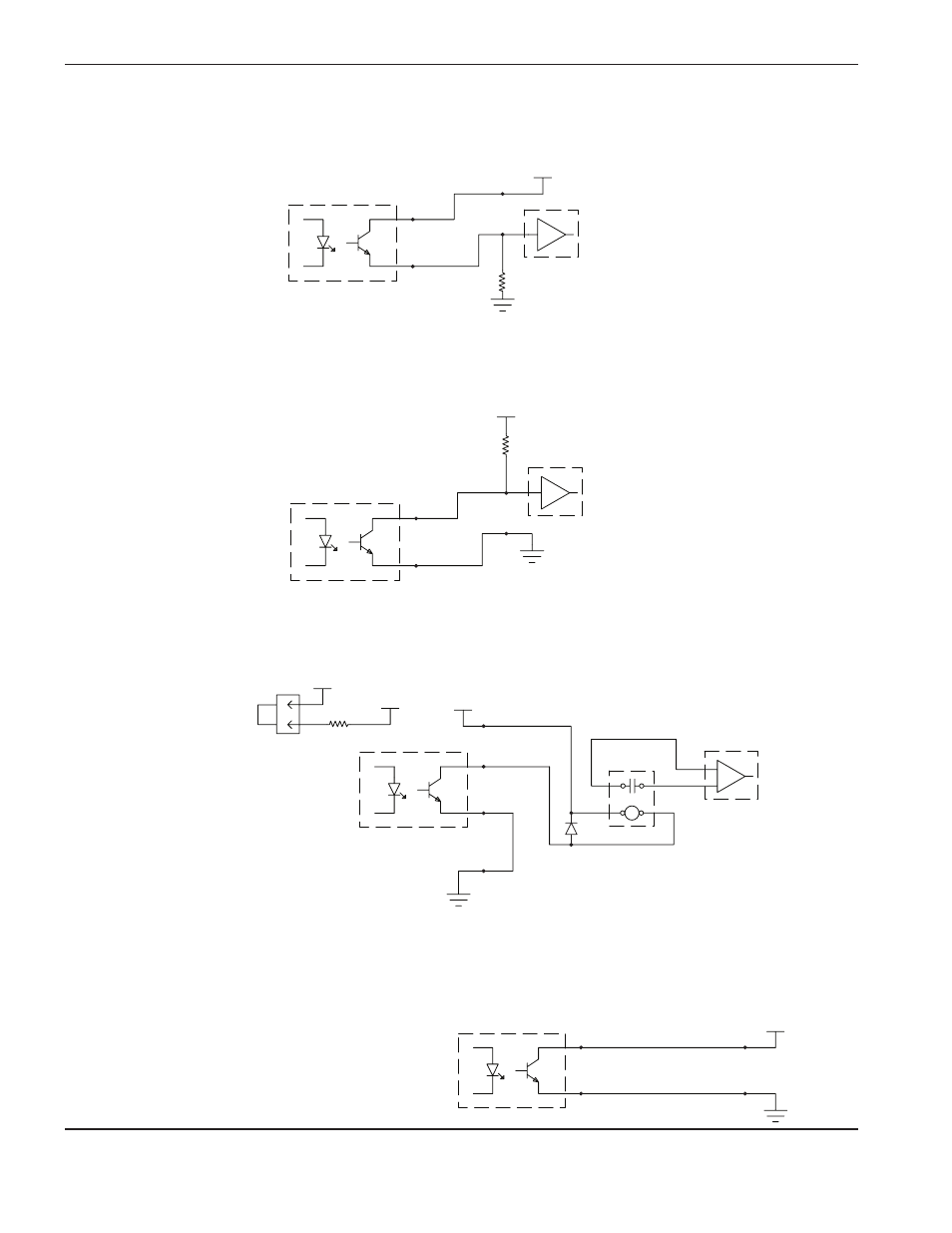

Esempi di circuiti di uscita
1. Interfaccia logica, attiva quando segnale alto
2. Interfaccia logica, attiva quando segnale basso
3. Interfaccia relè
4. Non utilizzare questa configurazione. La garanzia
verrebbe invalidata.
Elevata impedenza (≤10 mA)
10 kΩ
(opzionale)
CNC/PLC
5 VCC – 24 VCC
C
HPR
E
+
–
HPR
C
E
+
–
5 VCC – 24 VCC
Elevata impedenza (≤10 mA)
CNC/PLC
10 kΩ
(opzionale)
CNC/PLC
CNC +24 V
+24 VCC CNC +24 V
HPR
C
E
+
–
Terra
Ingressi per chiusura
contatto a corrente
elevata (CA o CC)
°t
Qualsiasi tensione
ANNULLA
GARANZIA
HPR
Installare
un ponticello
108056
J304
C
E
+
–
Relè esterno
Bobina da 24 VCC a bassa potenza
≤10 mA o ≥2400 ohm
Tutte le bobine del relè richiedono
un diodo a ruota libera attraverso
la bobina del relè
