InstallazIone
3-20 HPR260XD Manual Gas – 806344 Revisione 2

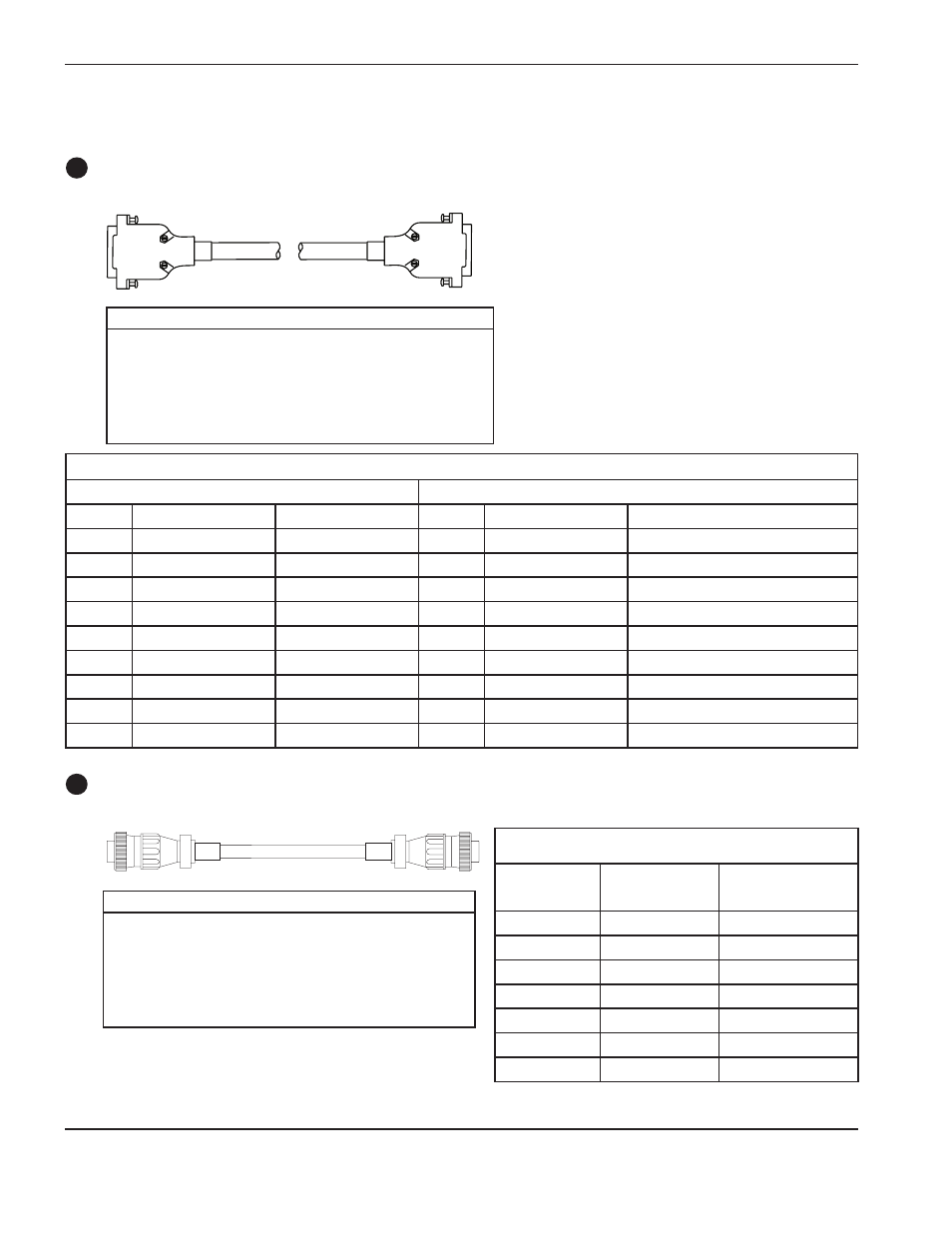

Cavi dal generatore alla consolle del gas
* I cavi numero 123784 e 123785 servono per i sistemi con la consolle del gas montata sul generatore
Codice articolo Lunghezza Codice articolo Lunghezza
123784* 3 m 123841 20 m
123839 4,5 m 123737 25 m
123963 6 m 123738 35 m
123691 7,5 m 123739 45 m
123840 10 m 123842 60 m
123711 15 m 123843 75 m
Elenco dei segnali dei cavi – dal generatore alla consolle del gas
Lato generatore Lato consolle del gas
N. piedini Ingresso/Uscita Descrizione N. piedini Ingresso/Uscita Funzione
1 Libero 1 Libero
6 Libero 6 Libero
2 Ingresso/Uscita CAN L 2 Ingresso/Uscita Comunicazione seriale CAN
7 Ingresso/Uscita CAN H 7 Ingresso/Uscita Comunicazione seriale CAN
3 Terra CAN 3 Riferimento di terra CAN
9 Libero 9 Libero
8 Libero 8 Libero
4 Libero 4 Libero
5 Libero 5 Libero
Codice articolo Lunghezza Codice articolo Lunghezza
123785* 3 m 123848 20 m
123846 4,5 m 123740 25 m
123964 6 m 123676 35 m
123674 7,5 m 123677 45 m
123847 10 m 123849 60 m
123675 15 m 123850 75 m
Elenco dei segnali dei cavi –
dal generatore alla consolle del gas
Lato generatore Lato consolle del gas
N. piedini Descrizione N. piedini
1 120 VCA Caldo 1
2 120 VCA Ritorno 2
3 Terra 3
4 Libero 4
5 Libero 5
6 24 VCA Caldo 6
7 24 VCA Ritorno 7
Cavo di controllo 5
Cavo di alimentazione 6
