Funzionamento
4-14 HPR260XD Manual Gas – 806344 Revisione 2
Nota: il tubo dell’acqua può sembrare allentato quando è inserito correttamente, ma il gioco laterale scompare
quando viene installato l’elettrodo.
1. Disconnettere l’alimentazione dal sistema (OFF).
2. Rimuovere i consumabili dalla torcia. Vedere il paragrafo
Installazione e ispezione dei consumabili in questa sezione.
3. Rimuovere il vecchio tubo dell’acqua.
4. Applicare un sottile strato di lubrificante siliconico sull’o-ring
e installare un nuovo tubo dell’acqua. L’o-ring deve essere lucido
ma non devono essere presenti accumuli di grasso.
5. Sostituire i consumabili. Vedere il paragrafo Installazione
e ispezione dei consumabili in questa sezione.

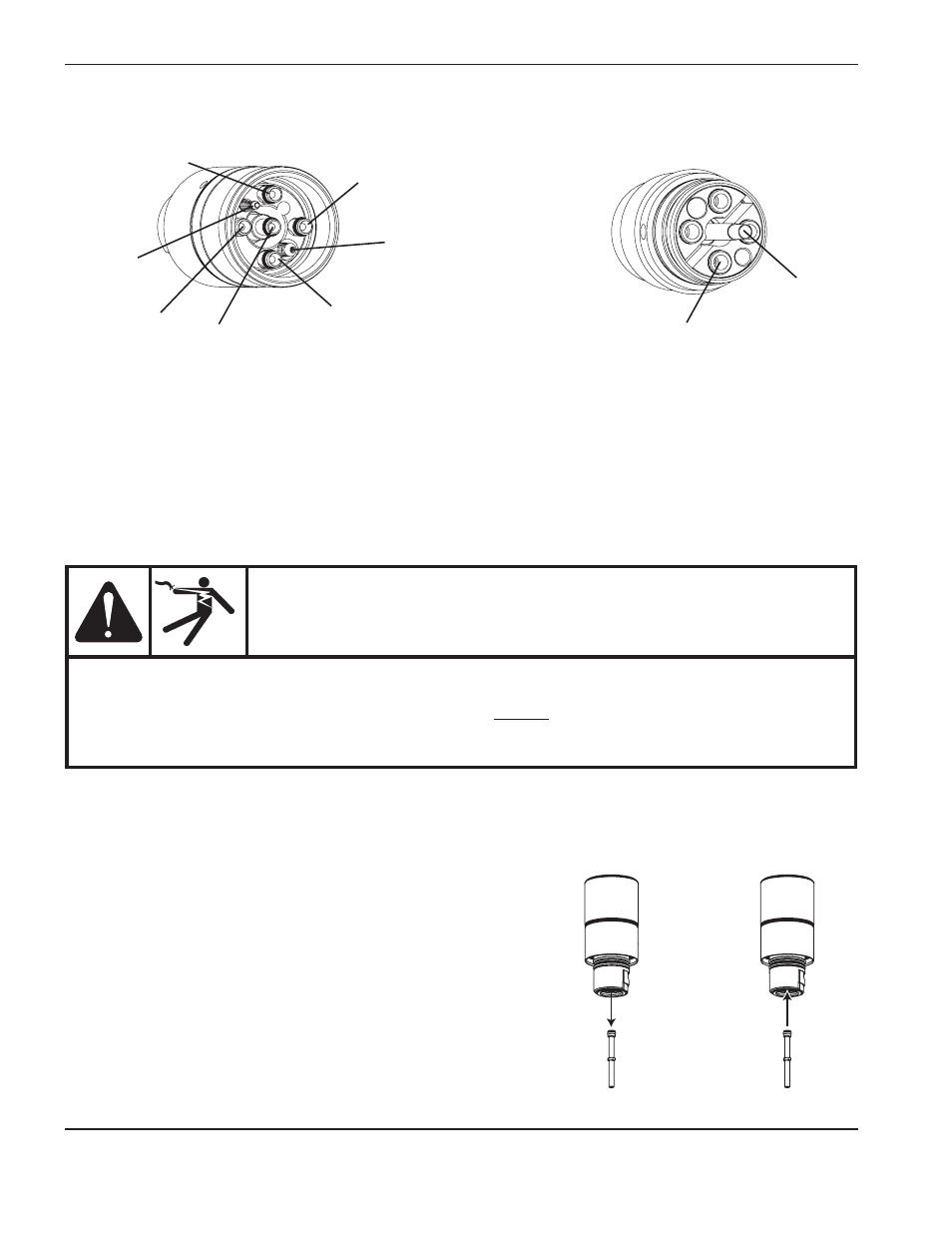

Sostituzione del tubo dell’acqua della torcia
Gas plasma
Sfiato plasma
Ingresso refrigerante
Arco pilota
Gas di protezione
Ritorno refrigerante
Connessioni della torcia
Pin
contatto
ohmico
Presa a sgancio rapido della torcia Torcia
Ingresso refrigerante
Ritorno
refrigerante
Nota: il refrigerante e i tubi di ritorno del refrigerante nel sistema a sgancio rapido si trovano in posizioni opposte
rispetto ai tubi del refrigerante della torcia. Ciò aiuta a ridurre la temperatura del refrigerante.
AVVERTENZA
Il sistema è stato progettato in modo da passare automaticamente al modo di attesa quando
viene rimosso il cappuccio di protezione. Tuttavia è ASSOLUTAMENTE VIETATO SOSTITUIRE
I CONSUMABILI IN MODALITÀ DI ATTESA. Scollegare sempre l’alimentazione diretta
dell’alimentatore prima di ispezionare o sostituire le parti consumabili. Indossare sempre i guanti
durante la rimozione dei consumabili. La torcia potrebbe essere calda.
