Test del cavo torcia
1. Disconnettere l’alimentazione dal
sistema (OFF).
2. Individuare il circuito di innesco.
H8
WORK
H9
NOZZLE
H8
WORK
H9
NOZZLE
+ –
D1
D2
AVVERTENZA
PERICOLO DI SCOSSA ELETTRICA
Fare sempre molta attenzione quando si esegue la manutenzione su un alimentatore collegato
alla rete con i coperchi rimossi. Sono presenti tensioni pericolose all’interno dell’alimentatore che
possono causare ferite o essere mortali.

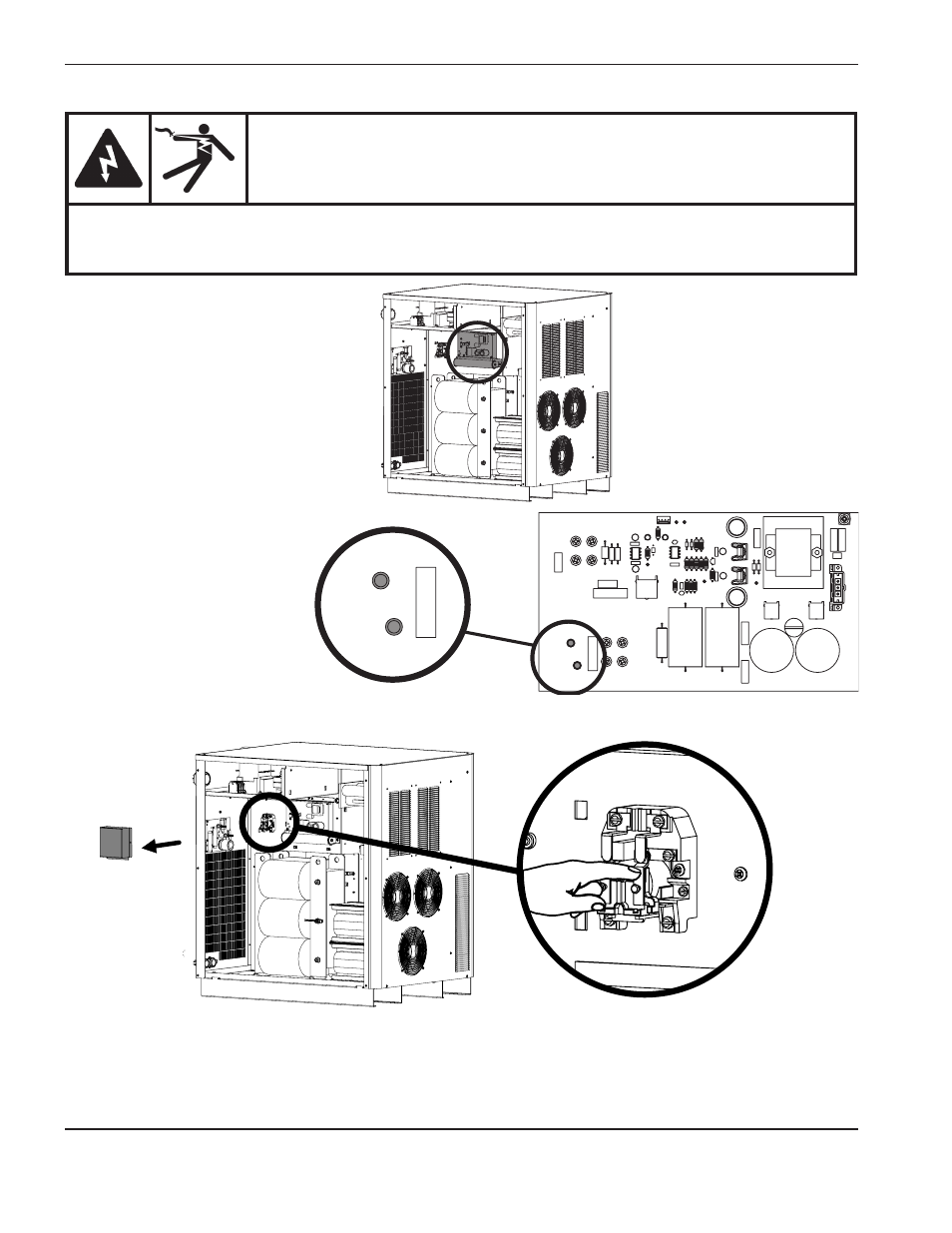

3. Installare un ponticello
temporaneo tra i terminali H8
(WORK) e H9 (NOZZLE) sul
circuito di innesco PCB1.
4. Individuare il relè dell’arco pilota (CR1) e rimuovere il coperchio antipolvere. Far chiudere il contatto da un’altra persona.
5. Misurare il valore di resistenza tra l’ugello e la lamiera. Tale valore deve essere inferiore a 3 Ohm. Un valore maggiore
di 3 Ohm indica una connessione difettosa tra la torcia e la consolle di accensione o tra la consolle di accensione
e il generatore.
6. Verificare che il filo dell’arco pilota sul cavo torcia non sia danneggiato. Se è danneggiato, sostituire il cavo. Se non
è danneggiato, sostituire la testa della torcia.
