InstallazIone
MicroEDGE Pro Manuale d’istruzioni 807294 Revisione 1 2-35
Cavo oN/oFF remoto
Hypertherm non fornisce il cavo che si collega al connettore ON/OFF remoto sulla seguente scheda:
• 141222 per HyPath and Picopath a 4 assi
• 141256 per Hypath a 2 assi
• 141194 per SERCOS II e SERCOS III
Tuttavia, Hypertherm fornisce il connettore del cavo distribuito con il sistema nella porta ON/OFF remota, come
mostrato nelle illustrazioni seguenti. È possibile usare questo connettore per terminare un cavo della lunghezza giusta
costruito su commissione.
Posizione del connettore oN/oFF remoto sul MicroEDGE Pro
Picopath e HyPath SERCOS II e SERCOS III
Per costruire il cavo ON/OFF remoto, rimuovere il connettore dalla porta e collegare i fili acquistati, un interruttore e un
LED. Utilizzare lo schema di circuito nel seguito per dettagli.

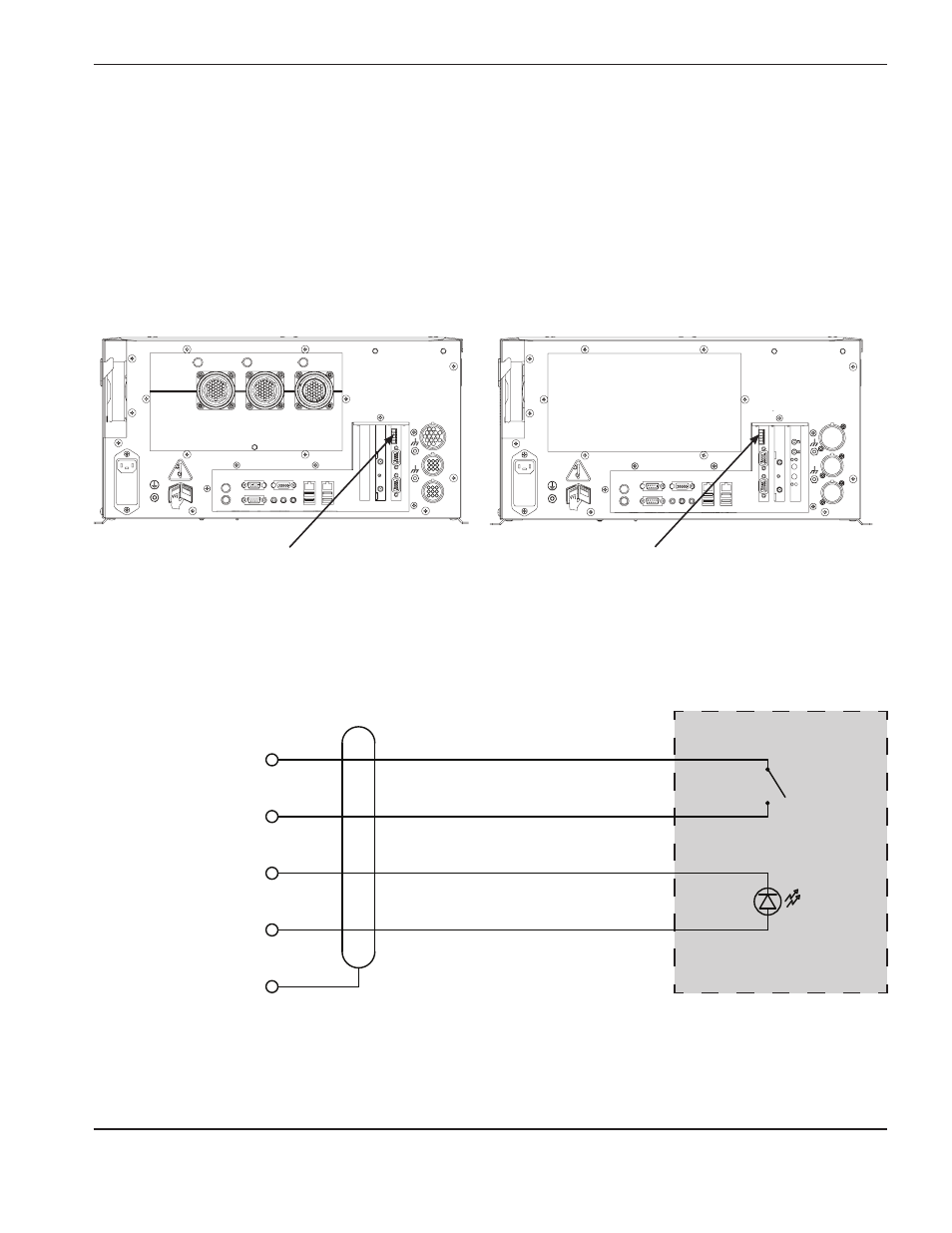

Diagramma del circuito per il cavo oN/oFF remoto
ON/OFF remoto +
ON/OFF remoto –
Comune
+12 V
Protezione
ON/OFF
LED
Cablaggio, interruttore e LED
forniti dal cliente
1
2
3
4
5
