InstallazIone
2-6 MicroEDGE Pro Manuale d’istruzioni 807294 Revisione 1

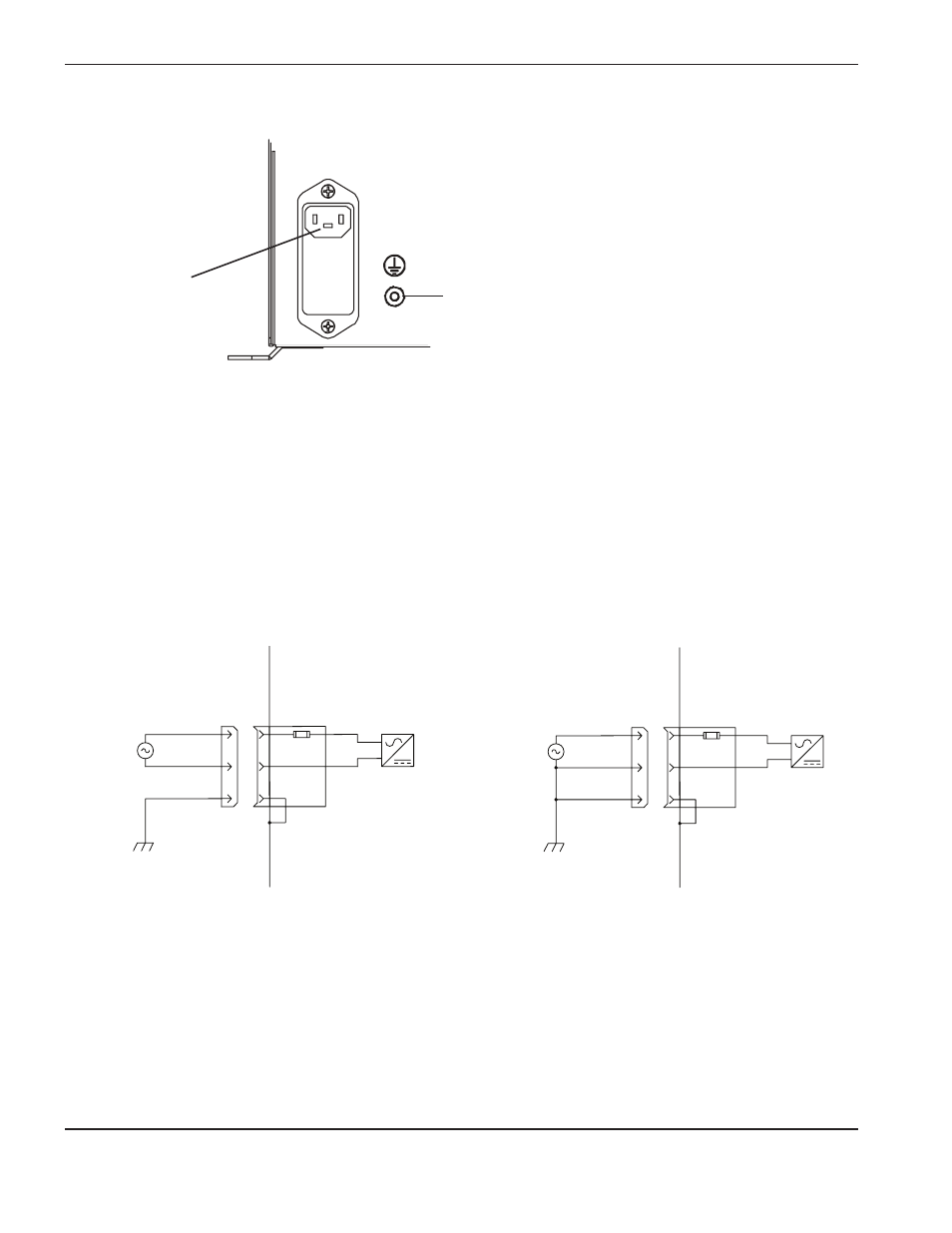

Dado a massa e rondella
di blocco
N. 10-32
Connettore
tensione CA
tensione CA
Dimensioni del fusibile – 2 A , 250 V a fusione lenta
Cavo di alimentazione
Il cavo di alimentazione CA viene fornito come dotazione standard nel Nord America insieme al MicroEDGE Pro
CNC. Negli altri Paesi, il CNC viene distribuito con un connettore di alimentazione solo per consentire di creare una
combinazione connettore-cavo che soddisfi i requisiti della normativa locale e dei collegamenti di tensione.
Per creare un cavo di alimentazione, utilizzare la spina (108842) fornita in dotazione con il MicroEDGE Pro CNC e
collegare un cavo a tre fili per i segnali di linea, neutro e a terra nel rispetto della normativa elettrica locale. Per ulteriori
informazioni sulle caratteristiche elettriche, consultare la sezione Tensione della tabella Caratteristiche tecniche del
sistema in Caratteristiche tecniche. Vedere inoltre i seguenti esempi di schema.
Nota: il blocco fusibili è universale e contiene 1 fusibile in conformità con le normative elettriche locali.
L1 – linea
L2 – linea
Terra PE
Modulo
inserimento alimentazione
L1 – linea
Neutro
Terra PE
Modulo
inserimento alimentazione
Alimentazione
fornita dal cliente
(con neutro)
Alimentazione
fornita dal cliente
(senza neutro)
MicroEDGE Pro CNC
(come distribuito)
1 fusibile: 2 A
5 x 20 mm
1 fusibile: 2 A
5 x 20 mm
MicroEDGE Pro CNC
(come distribuito)
Esempi di cablaggio ingresso vCA
