InstallazIone
2-30
MicroEDGE Pro
Manuale d’istruzioni 807294 Revisione 1
N. piedini lato A Colore filo
Segnale
N. piedini lato b*
1
Nero
Joystick Su
1
2
Bianco
Joystick Giù
2
3
Rosso
Joystick Sinistra
3
4
Verde
Joystick Destra
4
5
Marrone
Comune
5
6
Blu
Pot. velocità 1+
7
7
Arancione
Pot. velocità 1–
8
8
Giallo
Pot. velocità 2+
11
9
Viola
Pot. velocità 2–
12
*Sul lato B, non ci sono collegamenti sui piedini da 6,10 e da 13 a 16.

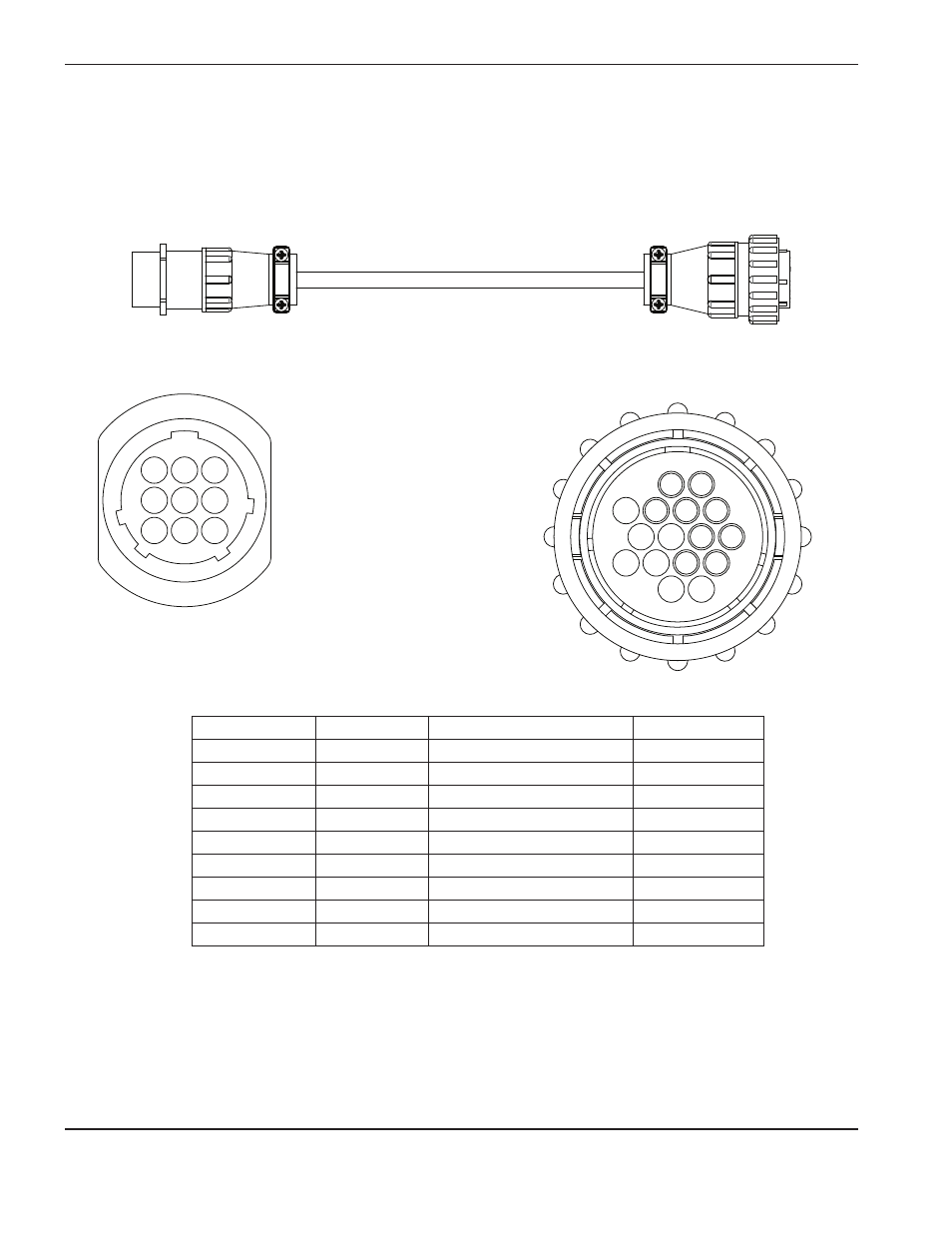

Cavo dell’adattatore del potenziometro di velocità e joystick per MicroEDGE CNC (223252)
Se MicroEDGE Pro CNC sostituisce MicroEDGE CNC di Hypertherm, è necessario un cavo dell’adattatore per
consentire al cavo per il joystick e il potenziometro di velocità di MicroEDGE di collegarsi a MicroEDGE Pro.
lato A
Collegare al cavo del potenziometro
di velocità e del joystick MicroEDGE
lato b
Collegare al connettore del potenziometro
di velocità e del joystick MicroEDGE Pro.
1
3
4
6
4
7
9
2
1
3
7
11
8
12
5
2
5
8
