InstallazIone
2-16
MicroEDGE Pro
Manuale d’istruzioni 807294 Revisione 1

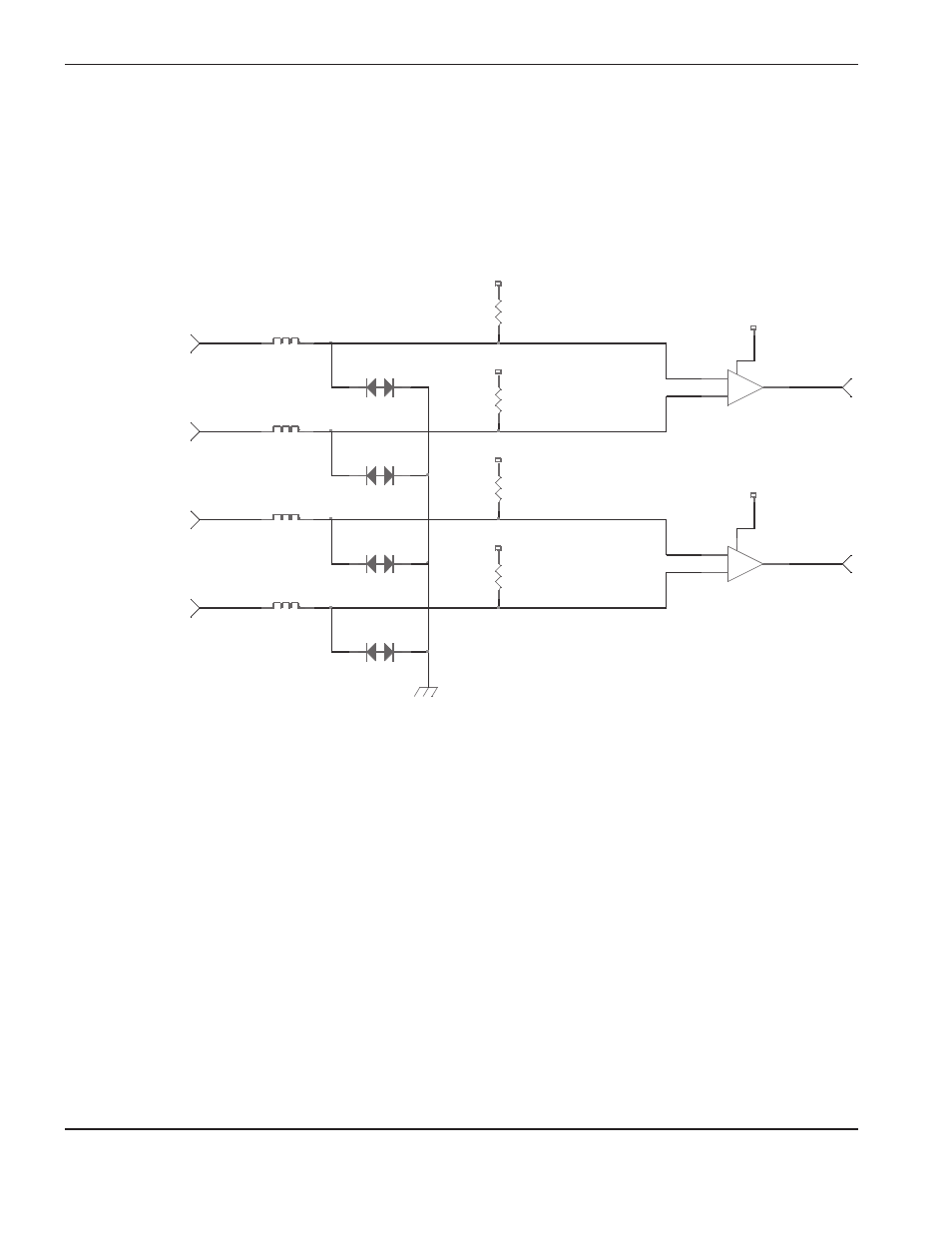

L’illustrazione seguente mostra il circuito di un codificatore in cui l’impostazione del ponticello fornisce la tensione su
Ve che a sua volta fornisce tensione al resistore pull-up sui canali del codificatore. La tensione Ve deve essere pari alla
tensione sul canale del codificatore.
Fare riferimento al manuale di istruzione per verificare la tensione del canale del codificatore o contattare il fornitore del
banco.
Circuito del codificatore con impostazioni del ponticello per la tensione sui canali del codificatore
Encoder Channel /A
Encoder Channel B
Encoder Channel A
Encoder Channel //B
Dai connettori unità/codificatore
Canale A del
codificatore
Canale
codificatore/A
Canale B del
codificatore
Canale
codificatore/B
Ve
Ve
Ve
Ve
+5 Vf
+5 Vf
1
2
1
2
1
2
1
2
1
2
7
8
3
6
4
5
1
3
4
6
13
11
10
8
+
–
+
–
