InstallazIone
2-4 MicroEDGE Pro Manuale d’istruzioni 807294 Revisione 1
Montaggio del CNC
Prima di configurare il MicroEDGE Pro CNC, montare tutti i componenti del sistema attenendosi alle apposite istruzioni.
Non lasciare incustoditi i componenti del sistema sulla parte superiore degli armadietti o sul pavimento.

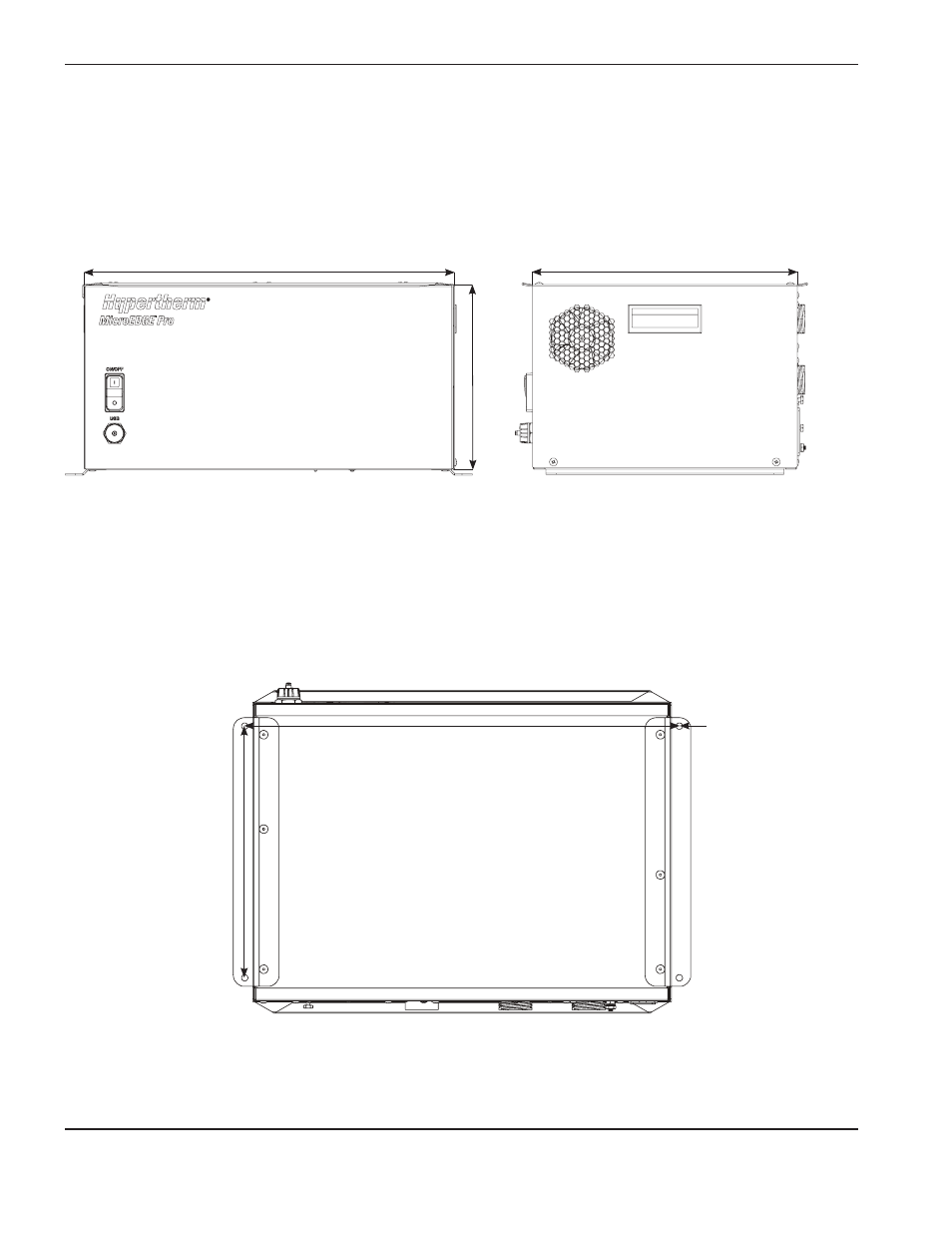

vista anteriore e laterale del MicroEDGE Pro CNC
463 mm
238 mm
332 mm
Schema dei fori di montaggio sulla base del CNC
Se si sta eseguendo l’aggiornamento da un MicroEDGE CNC a un MicroEDGE Pro, lo schema dei bulloni di
montaggio è la stessa in entrambi i sistemi.
Schema di montaggio di MicroEDGE Pro
483 mm
279 mm
0,281 poll. di diametro
per bulloni da 6 mm
