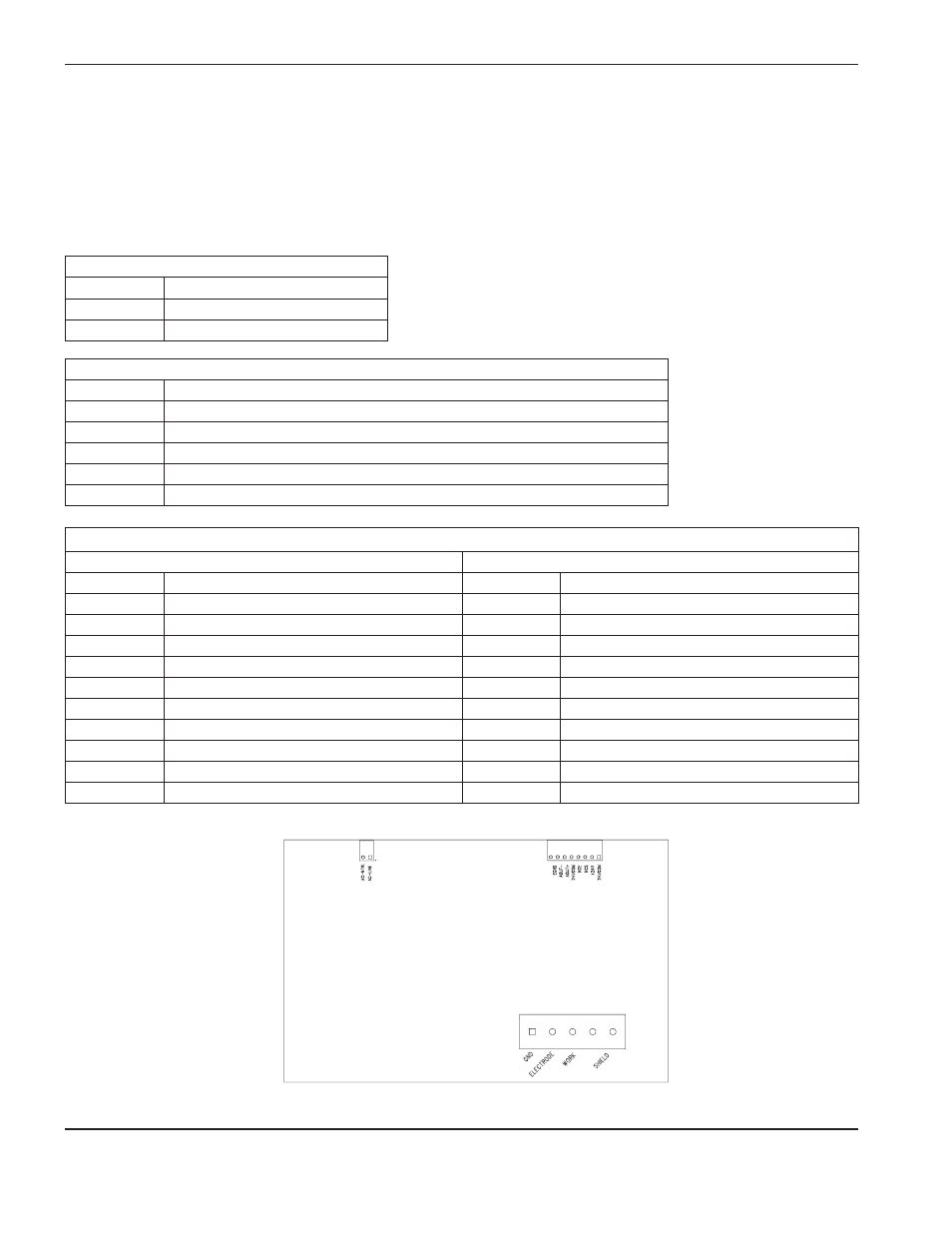

InstallazIone
2-28 MicroEDGE Pro Manuale d’istruzioni 807294 Revisione 1
Caratteristiche tecniche del cavo tHC
Nelle tabelle riportate di seguito vengono fornite informazioni sulle uscite piedini per i connettori sull’amplificatore
Sensor THC, sul MicroEDGE Pro CNC e sulla scheda del partitore di tensione (VCC3). Utilizzare queste tabelle per
predisporre i cavi di collegamento di tali dispositivi nella configurazione desiderata.
Uscite piedini per connettori della scheda partitore di tensione 3 (vCC3)
Connettore alimentazione J1 su vCC3
N. piedini Segnale
1 Linea 120 VCA
2 Neutro 120 VCA
Connettore del campo J3 su vCC3 (morsettiera nera)
N. piedini Segnale
1 Messa a terra EMI
2 Elettrodo (collegamento a negativo all’interno del sistema plasma)
3 Lavoro (collegamento a positivo all’interno del sistema plasma)
4 Nessun collegamento
6 Collegamento filo contatto ohmico
Uscita piedini per il cavo tra J2 su vCC3 e tHC 1 sul CNC
Connettore J2 I/o su vCC3 Connettore tHC1 sul CNC
N. piedini Segnale N. piedini Uscite
1 Comune 24 VCC (uscita) 1 Comune 24 VCC (ingresso)
2 +24 VCC (uscita) 2 Sensore contatto ugello +
3 Sensore contatto ugello (uscita) 3 Sensore contatto ugello –
4 Abilitazione contatto ugello (ingresso) 4 Abilitazione contatto ugello +
5 Comune 24 VCC (uscita) 5 Abilitazione contatto ugello –
6 Uscita analogica + 6 Ingresso analogico +
7 – Uscita analogica 7 – Ingresso analogico
8 Messa a terra del telaio (protezione cavo)
8 Mantenimento +
9 Mantenimento –
Scheda del partitore di tensione (141201)
J1 J2
J3
