CaratteristiChe teCniChe
1-6 MicroEDGE Pro Manuale d’istruzioni 807294 Revisione 1
Porte unità/codificatore
Pannello posteriore
Il pannello posteriore del CNC è provvisto di connettori cavi per l’alimentazione, il ritorno per il controllo movimento,
l'I/O e le porte di comunicazione. Tali connettori sono provvisti di etichette sulle quali è riportata chiaramente la rispettiva
funzione. Sono disponibili quattro configurazioni: HyPath, Picopath, SERCOS II e SERCOS III.
Per ulteriori informazioni sull'installazione elettrica del MicroEDGE Pro CNC, consultare la Sezione 3, Installazione.
Nota: la figura del pannello posteriore viene fornita solo a titolo di riferimento. Il pannello posteriore sulle singole unità
CNC dipende dalla configurazione ordinata.

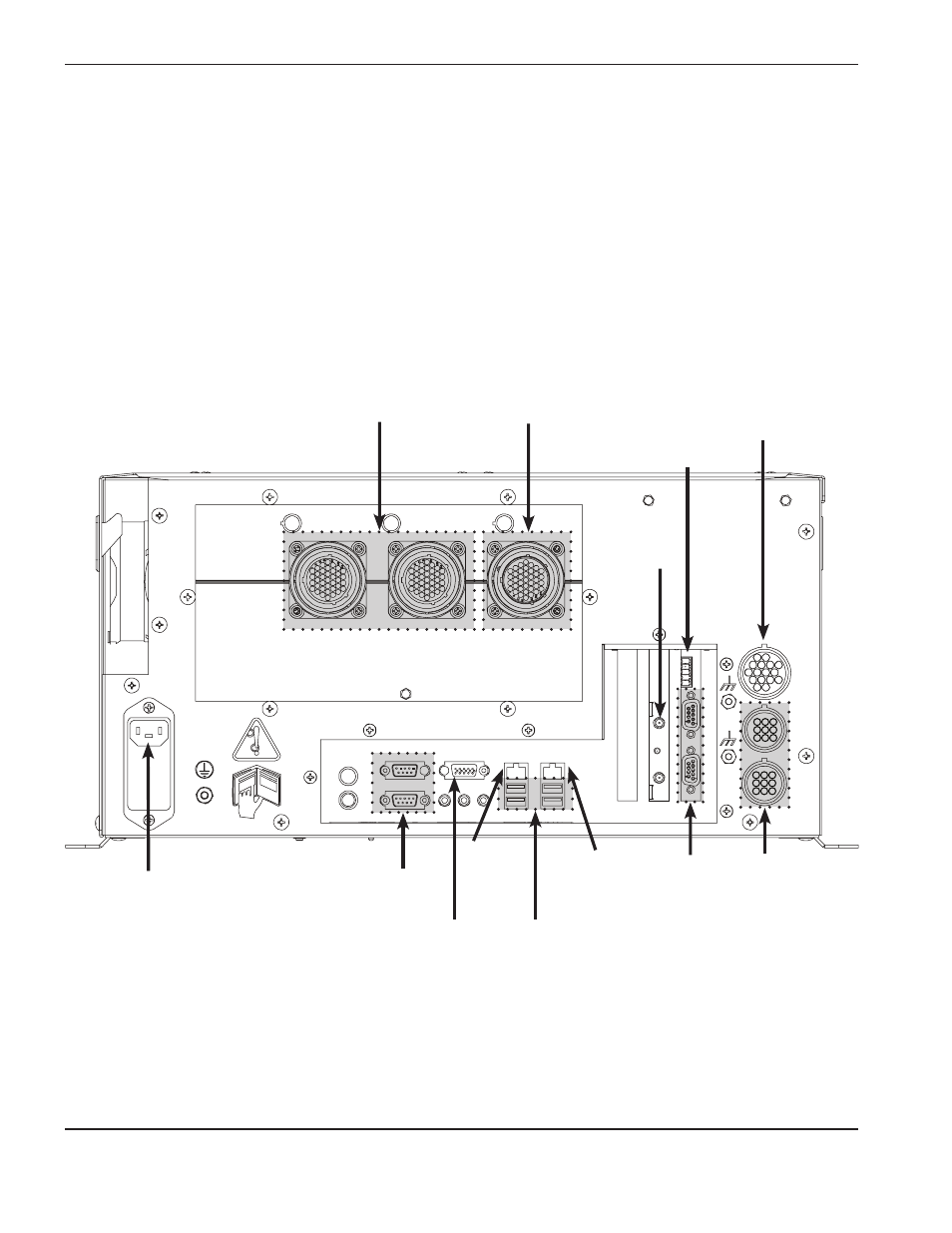

Pannello posteriore del Picopath MicroEDGE Pro CNC
Porte seriali sulla
scheda madre
(RS-232)
Porte
USB
Porta
Hypernet
Ingresso
tensione CA
Porte opzionali
Sensor THC (2)
Porta I/O
Porta
LAN
Porta
VGA
Joystick opzionale e porta del
potenziometro di velocità
Porte
seriali sulla
scheda
isolamento
seriale
(RS-422 o
RS-232)
ON/OFF remoto
Porte antenna
per I/O wireless
opzionale
