InstallazIone
2-18 MicroEDGE Pro Manuale d’istruzioni 807294 Revisione 1
Ingressi HyPath
• Utilizzare logica positiva che richiede una tensione positiva per attivare l’ingresso.
• Sono optoaccoppiati e hanno un campo di +4,7 V minimo e +32 V massimo. Resistore serie interna = 4,7 K ohm.
• Alimentazione di campo da +24 VCC sulla scheda PCB HyPath e sulla scheda PCB servo a 4 assi con un utilizzo
totale di 1,5 A.
• Collegamento a un optoisolatore, che si trova in genere in un sistema THC e generatore plasma.

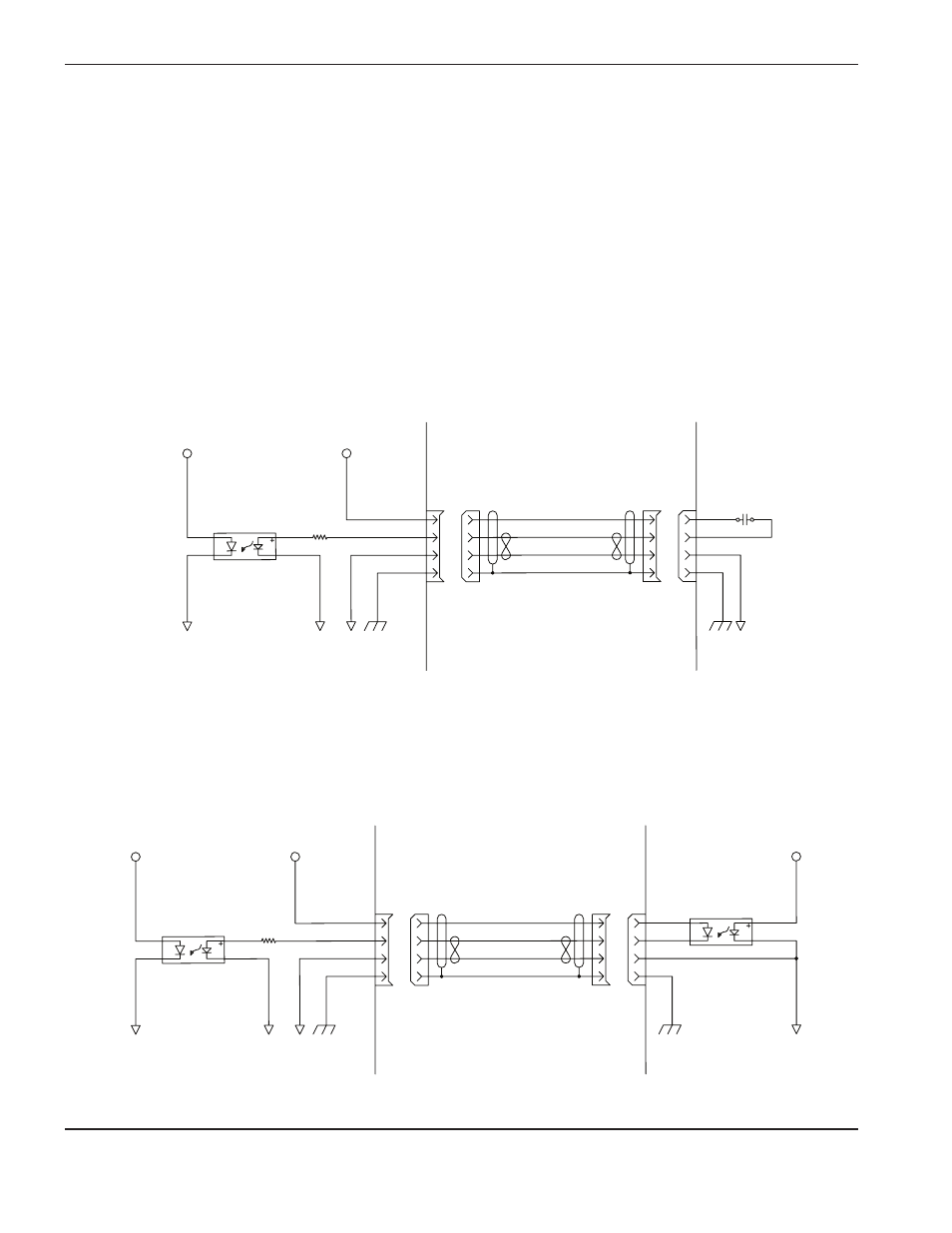

Esempi di circuito di ingresso HyPath
• Collegamento a un interruttore di fine corsa, interruttore con pulsante a pressione, interruttore di riposizionamento,
interruttore di selezione della stazione (interruttore con leva a scatto), contatto relè o pulsante di arresto-emergenza.
+5 VCC +24 VCC
4,7 k Ingresso
Comune
Protezione
37
Cavo fornito dal cliente
Interruttore generalmente aperto, fornito dal cliente
Circuito del cliente MicroEDGE Pro
4,7 k
Protezione
37
Cavo fornito dal cliente
Interruttore optoisolatore fornito dal cliente
Circuito del cliente MicroEDGE Pro
VCC
Ingresso
Comune
+5 VCC +24 VCC
