InstallazIone
MicroEDGE Pro Manuale d’istruzioni 807294 Revisione 1 2-27
Collegamenti analogici
MicroEDGE Pro CNC include connettori per il Sensor THC, joystick e potenziometro di velocità in modo da consentire
al produttore di banchi da taglio di aggiungere queste caratteristiche.
Connettore Sensor tHC
Nelle configurazioni con Sensor THC integrato, MicroEDGE Pro è provvisto di connettori dedicati per THC 1 e THC 2.
Note:
• Gli ingressi analogici per le porte di velocità sono classificati
da 0 a +10 VCC.
• Collegare le protezioni del cavo ai terminali PE esterni in modo
da garantire l’isolamento ottimale del rumore.
• La scheda analogica PCI serie 1 è chiamata PCI-AIC Rev X sullo
schermo di diagnostica delle informazioni sul CNC del software
Phoenix.
Connettore THC:
• Connettore cavo: AMP 206708-1
• Contatti piedini: AMP 65105-3
• Cablaggio: Belden n. 9540 o equivalente
per i segnali del codificatore
• Kit Hypertherm: 228495
Uscite piedini per connettori Sensor tHC 1 e 2 integrati
N. piedini Configurazione I/o CNC Segnale
1 Comune Comune
2 Ingresso + Sensore contatto ugello + (contatto relè)
3 Ingresso – Sensore contatto ugello – (contatto relè)
4 Uscita + Abilitazione contatto ugello + (contatto relè)
5 Uscita – Abilitazione contatto ugello – (contatto relè)
6 Ingresso analogico + THC +
7 Ingresso analogico – THC –
8 Uscita + Mantenimento innesco (contatto relè)
9 Uscita – Mantenimento innesco (contatto relè)
Connettore di messa a terra Protezione

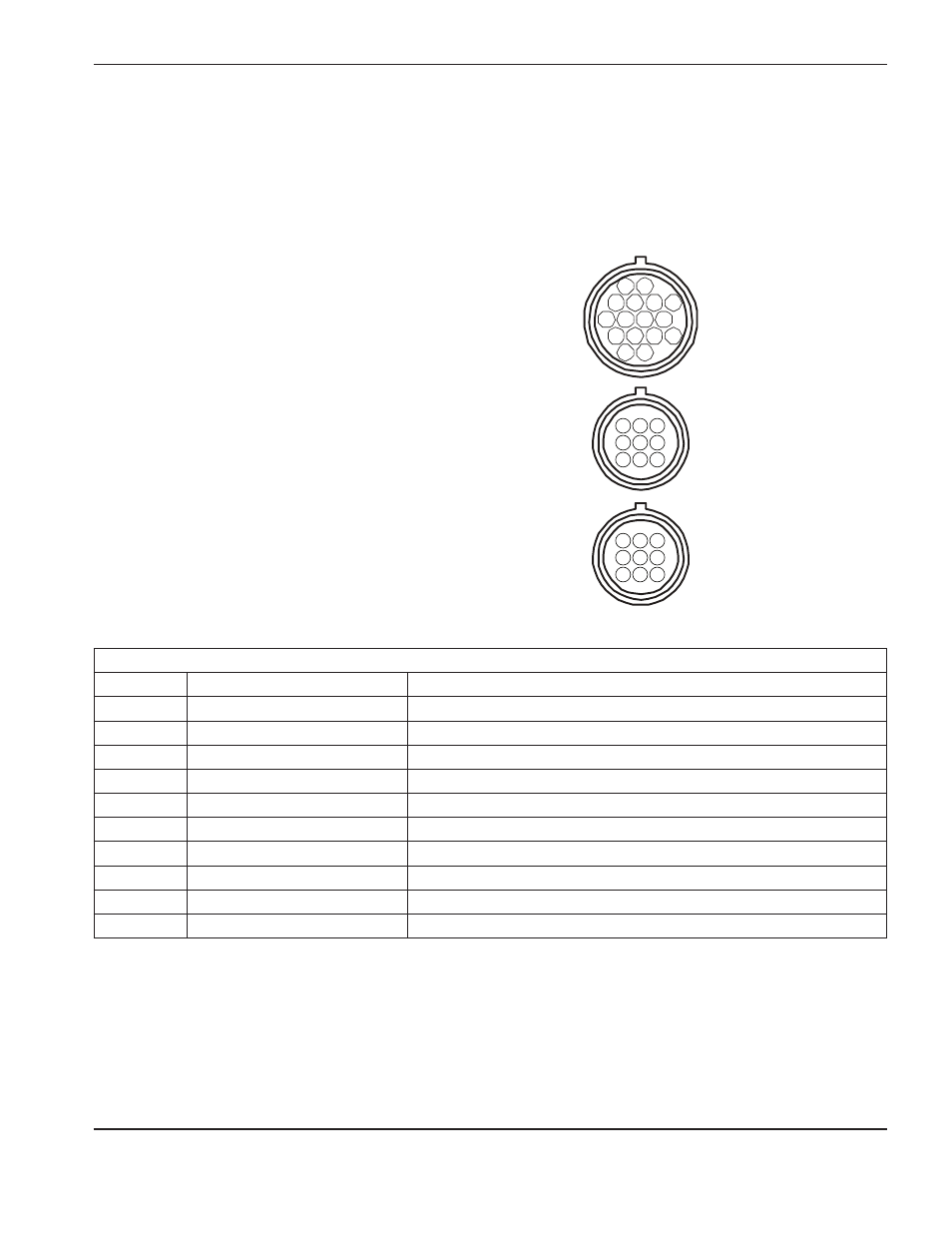

Interfaccia tHC 1
1 2
3 4 5 6
7 8 9 10
11 12 13 14
15 16
1 2 3
4 5 6
7 8 9
1 2 3
4 5 6
7 8 9
Interfaccia del
potenziometro di
velocità e joystick
Interfaccia tHC 2
