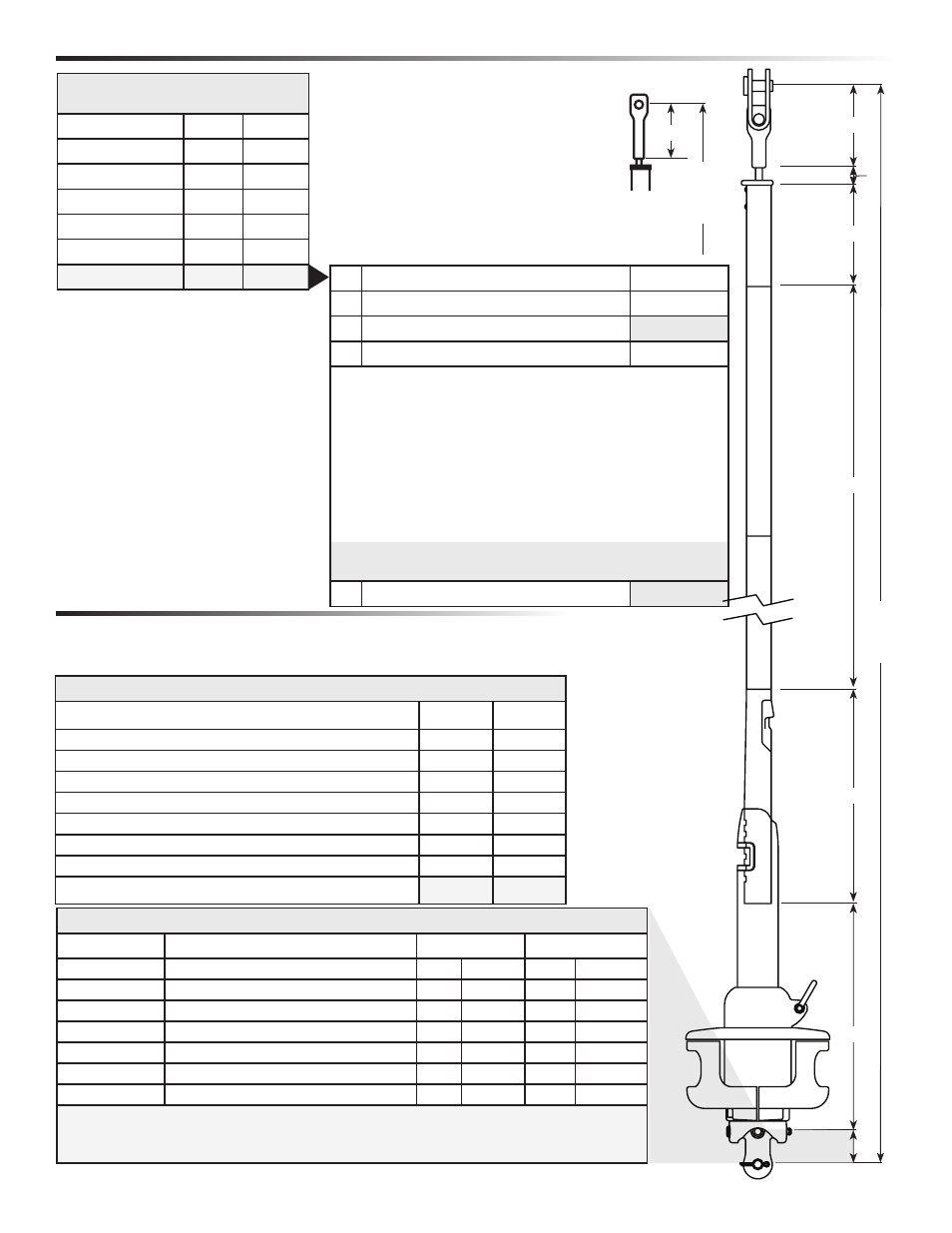

Premontaggio
Lunghezza dell'estruso superiore
Tabella delle lunghezze
Dimensioni
Pollici
mm
A Dal centro della spina al fondo del terminale
B Dal fondo del terminale alla sommità dell'estruso
.5
13
C Lunghezza dell'estruso superiore
D Numero degli estrusi ________ x 84" (2133,6 mm)
E Estruso inferiore
24
610
F Dal fondo dell'Estruso alla spina
19.1
485
G Dalla spina al perno
Lunghezza da perno a perno
Misurare A e aggiungere a questa tabella e
alla tabella delle lunghezze qui di seguito
Pollici
mm
A
B
.5
13
E
24
610
F
19.1
485
G
Totale A+B+E+F+G
A
C
D
E
F
Pin
to
Pin
B
8
MKIV Unità 1
5/30/07
Assicurarsi che
i punti di misura
superiore di A e
da perno a perno
siano gli stessi.
1
Lunghezza da perno a perno
2
Sottrarre ABEFG –
3
Risultato (Da perno a perno – ABEFG)
4
Sottrarre D –
Per trovare “D” selezionare, nella tabella che segue, il numero
della tabella che più si avvicina, ma non supera, il totale
ottenuto nella riga 3.
Pollici
mm
3 X 84 = 252
4 X 84 = 336
5 x 84 = 420
6 x 84 = 504
7 x 84 = 588
8 x 84 = 672
3 x 2133.6 = 6400.8
4 x 2133.6 = 8534.4
5 x 2133.6 = 10668
6 x 2133.6 = 12801.6
7 x 2133.6 = 14935.2
8 x 2133.6 = 17068.8
Esempio–se il risultato della Riga 3 è:
500 inches “D” = 420 inches 12,000mm “D” = 10,668mm
5
Risultato (C) Lunghezza estruso superiore
Dopo aver completato il precedente calcolo, riempire A, C, D e G qui di seguito.
Sommare da “A” a “G” per confermare che il totale sia uguale alla misura da
perno a perno ottenuta.
Controllo della lunghezza
Punto di
misura
alternativo
A
Perno
a
Perno
CALCOLO DELLA LUNGHEZZA
DELL'ESTRUSO SUPERIOR
G
G Distanza dello snodo dal perno inferiore alla spina trasversale
Numero snodo
Tipo
Perno
G Distanza
7411.20 1/2
Occhiello/Ganascia
1
/
2
"
12.7mm 1.75"
44mm
7311.20 1/2
Ganascia/Ganascia — Nuovo (fusione)*
1
/
2
"
12.7mm
1.5"
38mm
7311.20 1/2
Ganascia/Ganascia — Vecchio*
1
/
2
"
12.7mm
3.1"
79mm
7311.20 5/8
Terminale/Ganascia — Nuovo (fusione)*
5
/
8
"
15.9mm
4"
102mm
7311.20 5/8
Terminale/Ganascia — Vecchio*
5
/
8
"
15.9mm
3.1"
79mm
7311.21 1/2
Prolunga landa con snodo
1
/
2
"
12.7mm 14.75"
375mm
7311.21 5/8
Prolunga landa con snodo
5
/
8
"
15.9mm 15.25"
387mm
Nota: Se si accorcia la prolunga della landa, occorre modificare la dimensione o l'estruso risulterà
troppo corto. Misurare la distanza dalla spina fino al punto in cui il perno fissa lo snodo alla barca e
usare questa dimensione nella precedente tabella G.
*Cfr. la pagina 7
