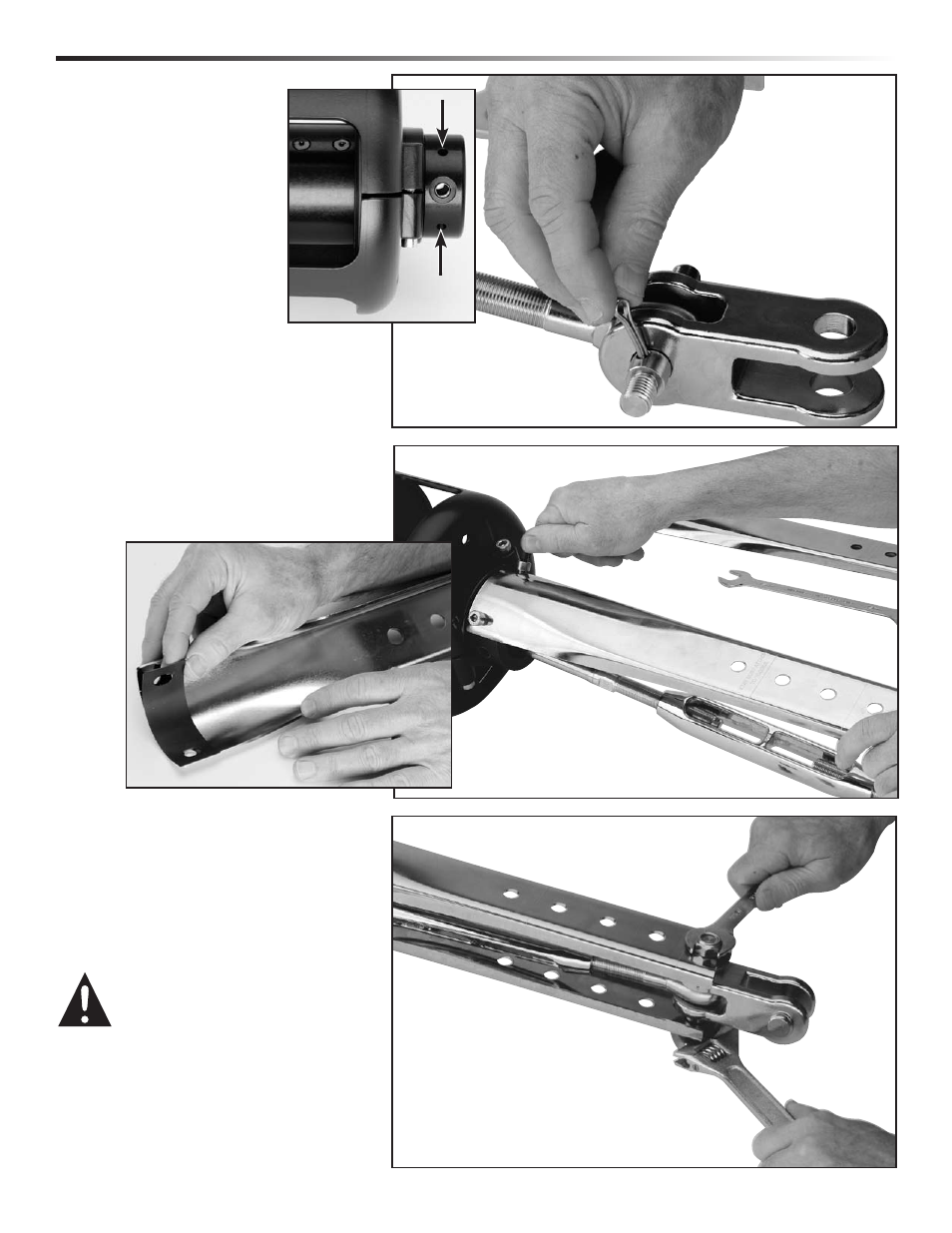

Montaggio Fissaggio snodo/prolunga landa
Fissare la seconda landa con prolunga
al tamburo e assicurarla al perno usando
i controdadi.
7/29/09 MKIV Unità 1 21
Assicurarsi che il tamburo
abbia quattro fori filettati nella
base.
Determinare l'altezza delle
lande per consentire il
passaggio dell'ancora e
tagliare alla lunghezza
desiderata.
Tagliare in corrispondenza
del segno. Eliminare
le eventuali bave dai bordi.
Collegare l'occhiello alla
ganascia dello snodo usando
il perno speciale. Fissare
usando una coppiglia.
Snodo per lande con prolunga
ATTENZIONE!: lo strallo va fissato
allo snodo. Non fissare lo strallo al
perno dei componenti del tamburo
perché il perno e le piastre potreb-
bero usurarsi e rompersi, provo-
cando eventuali danni alla vostra
imbarcazione, incidenti di sorta,
lesioni personali o la morte. Per
ulteriori informazioni sulla
sicurezza consultate il sito
www.harken.com.
Montare la parte isolante .
Fissare una landa con prolunga al tamburo
usando gli elementi di fissaggio. Usare la
Loctite ® blu sulle viti.
