Harken 7411.10 MKIV Jib Reefing & Furling Manuale d'uso
Pagina 2

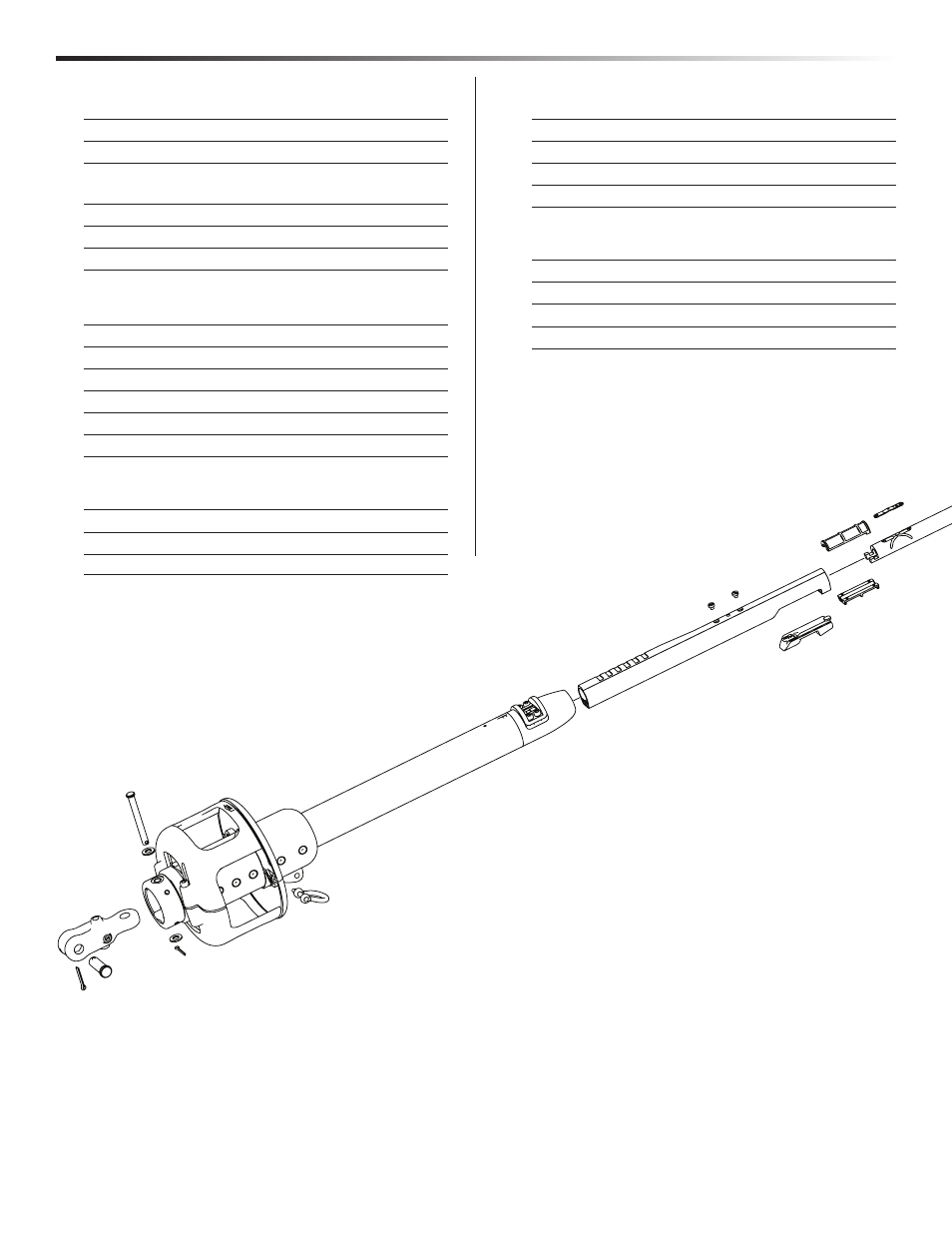

1) Gruppo snodo
2) Spina
3) Grillo
4) Tamburo
5) Blocco estruso
6) 2' (610mm) Estruso inferiore
7) Feeder
8) Distanziale connettore
9) Connettore inferiore
10) 7' (2,13m) Estruso
11) Viti del connettore
12) Piastrine di bloccaggio del connettore
13) Connettore
14) Girella superiore
15) Cappuccio
16) Viti del cappuccio
Descrizione
2
MKIV Unità 1
5/30/07
Indice
Premontaggio
Parti
4-5
Utensili
5
Dimensioni/Istruzioni per il velaio
6
Riduzioni per gli snodi/Opzioni per la disposizione
dello strallo nell'estruso
7
Lunghezza dell'estruso superiore
8
Estruso superiore corto
9
Lunghezza dell'estruso
10
Montaggio
Estrusi/Connettori
11 - 17
Girella superiore
17
Tamburo
18
Tondini
19
Arridatoio
20
Snodo
20 - 21
Finale
22 - 23
Installazione
Arridatoio
24
Cima al pozzetto
25
Altezza/angolo della girella superiore
26 - 27
Guida per la drizza/Tensione
27
Messa in funzione
Tensione drizza/strallo
28
Issare le vele
29
Avvolgimento/riduzione
29 - 30
Fissaggio della vela
30
Conversione da regata
31
Manutenzione
Pulizia
32
Controlli
32
Sostituzione della cima di avvolgimento
32
Rimessaggio
32
Rimozione dell'avvolgifiocco
32
Risoluzione problemi
Garanzia
1
2
3
4
5
8
7
6
9
