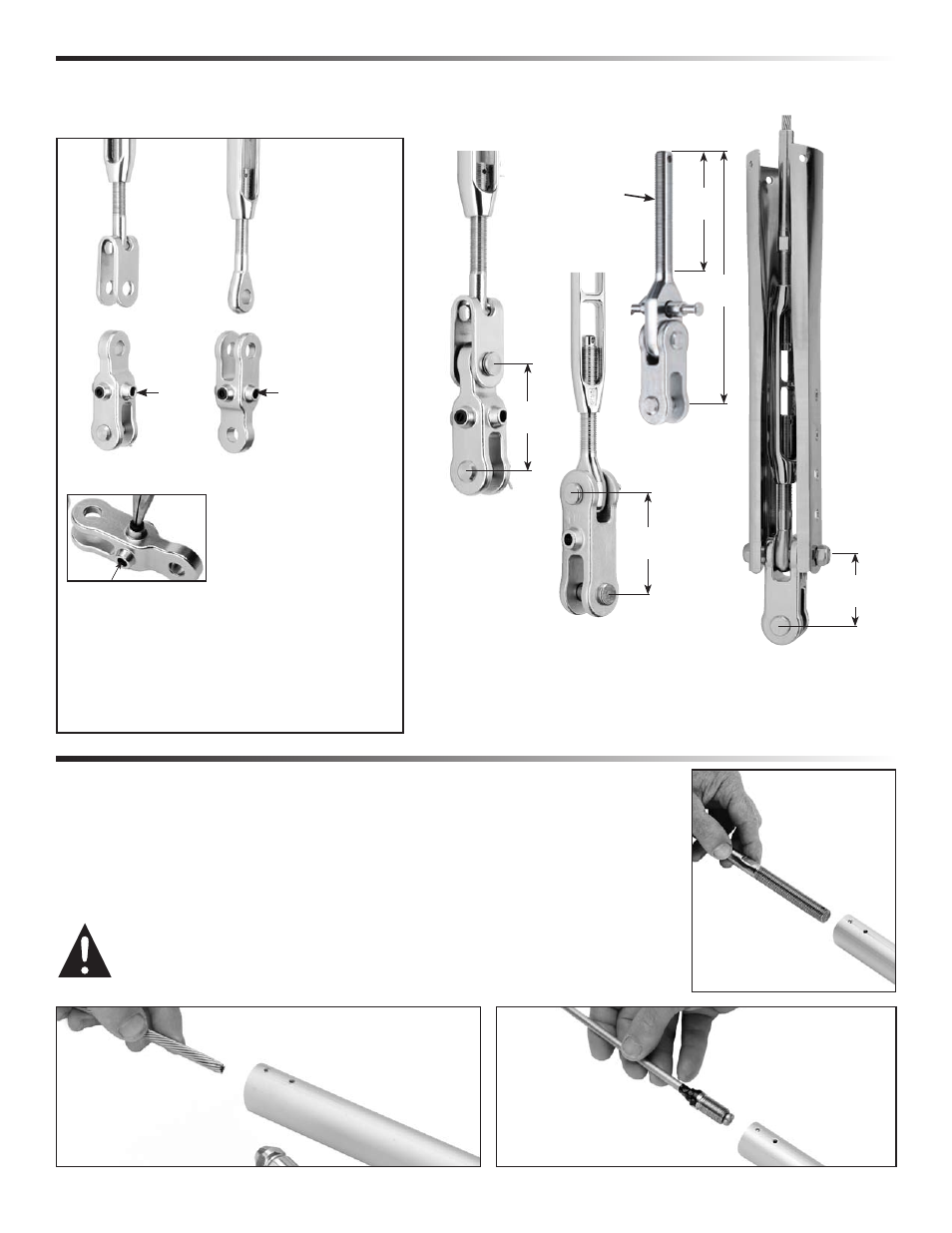

Premontaggio Riduzioni per gli snodi/Opzioni per la disposizione dello strallo nell'estruso
05/19/09 MKIV Unità 1 7
1. Terminale a pressare all'estremità del cavo.
2. Aprire l'estremità del cavo e installare un terminale Norseman o Sta-Lok
® dopo il
montaggio dell'estruso.
3. Avvitare il tondino di raccordo Harken al terminale: i filetti del terminale devono essere
bloccati completamente e fissati con Loctite forte (verde). Utilizzare il perno e la coppiglia
originali Harken (vedi pagina 19).
Opzioni per l'inserimento dello strallo negli estrusi
Landa con prolunga
con snodo
*Perno da 12.7mm)
** Perno da 15.9mm
*2 1 / 16 " (53mm)
**2 11 /
16
" (68mm)
Perno Ganascia/Ganascia 12,7mm
Assicurarsi che lo snodo abbia
questo aspetto!
Perno terminale/
ganascia
(15,9mm)
Usare le dimensioni dello snodo Harken riportate qui di seguito per costruire lo strallo con la lunghezza corretta.
Suggerimento: È bene che gli arridatoi siano aperti da 1/2 a 2/3 per consentire di accorciare per compensare
l'allungamento di un cavo nuovo e per mettere a punto l'inclinazione dell'albero.
La maggior parte delle barche hanno una landa
con un solo codolo. Se la barca ha due piastre che
formano una ganascia, invertire lo snodo occhiello/
ganascia in modo che l'occhiello sia in basso.
Importante: Rimuovere e cappucci neri e
installarmi in modo che la spina trasversale sia
inclinata di 90 gradi rispetto al perno principale.
Spina
Attacco a
forcella
Attacco a
codolo
Per le installazioni
con codolo in basso,
posizionare le spine
in questo modo.
Spina
ATTENZIONE!: Fissare il terminale filettato al foro superiore del tondino
solo con la Loctite potrebbe causare il cedimento dello strallo che potreb-
bero causare eventuali danni alla vostra imbarcazione, incidenti di sorta,
lesioni personali o la morte. Per ulteriori informazioni sulla sicurezza
consultate il sito www.harken.com.
3 1 / 4 "
(83mm)
Perno reversibile
occhiello/ganascia
12,7mm
3 7 / 8 "
(98mm)
8 7 / 8 "
(225mm)
2 3 / 4 "
(70mm)
Thread
5 / 8 " - 18LH
