5. INSTALLAZIONE
Per settare in configurazione “B”:
1� Rimuovere la coppiglia “R”, estrarre il cardine “X” e i
quick lock pin “S”
2� Sollevare la barra centrale e riposizionarla facendo in
modo di far combaciare l’indicazione “B” sulla targhetta
con i fori “S”
3� Ri assemblare il flybar riposizionando i pin “S”, i cardini
“X” e le coppiglie “R”�
COME SETTARE LA BARRA CENTRALE IN POSIZIONE “B”
CENTRAL BRACKET LABEL

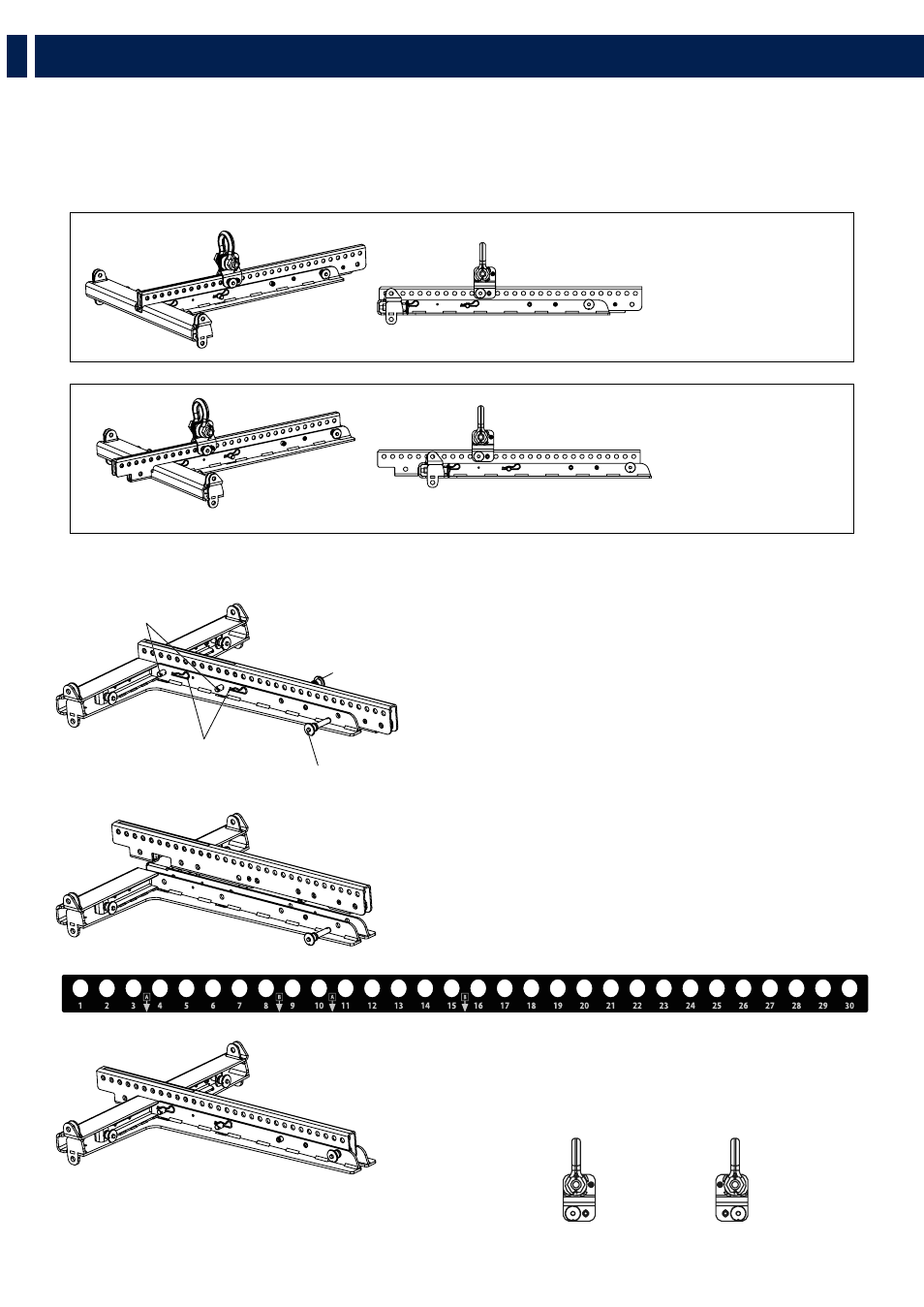

4�1 - INSTALLAZIONE DEL FLYBAR
Il flybar HL 6 permette di impostare la barra centrale in due diverse configurazioni “A” e “B”�
Questo accessorio è fornito in configurazione “A”� La configurazione “B” permette una migliore inclinazione superiore del cluster��
PICK UP POINT
IN POSIZIONE “A”
PICK UP POINT
IN POSIZIONE “B”
X
S
R
S
FLYBAR CON LA
BARRA CENTRALE
IN POSIZIONE “A”
FLYBAR CON LA
BARRA CENTRALE
IN POSIZIONE “B”
