46
Aten
Aten
9 Aten
91 Aten
Easy Installation Terminazione Indirizzamen-
to
Sensori RS485 Contatore
RS485
Interfaccia
no - no sì sì RS485
Panoramica
•
interfaccia integrata
•
Punto di collegamento: presa RJ14, all'esterno sull'inverter
•
Cablaggio a 2 poli
•
L'indirizzo di comunicazione non deve essere assegnato
Fasi di lavoro
•
Esclusione dell'alimentazione elettrica di inverter e Solar-Log™
•
Cablare l'inverter al Solar-Log™
•
Cablare gli inverter
Cablare l'inverter al Solar-Log™
Il cablaggio viene eseguito tramite:
un proprio cavo dati schermato a 2 fili e il connettore della morsettiera .
Procedura
1. In caso di confezionamento autonomo del collegamento cavi collegare i fili secondo lo schema se-
guente
Connettore della morsettiera Solar-Log™ Inverter
RS485/422 B Presa RJ 14
► 1 ► Pin 2 – Data+
► 4 ► Pin 4 - Data -

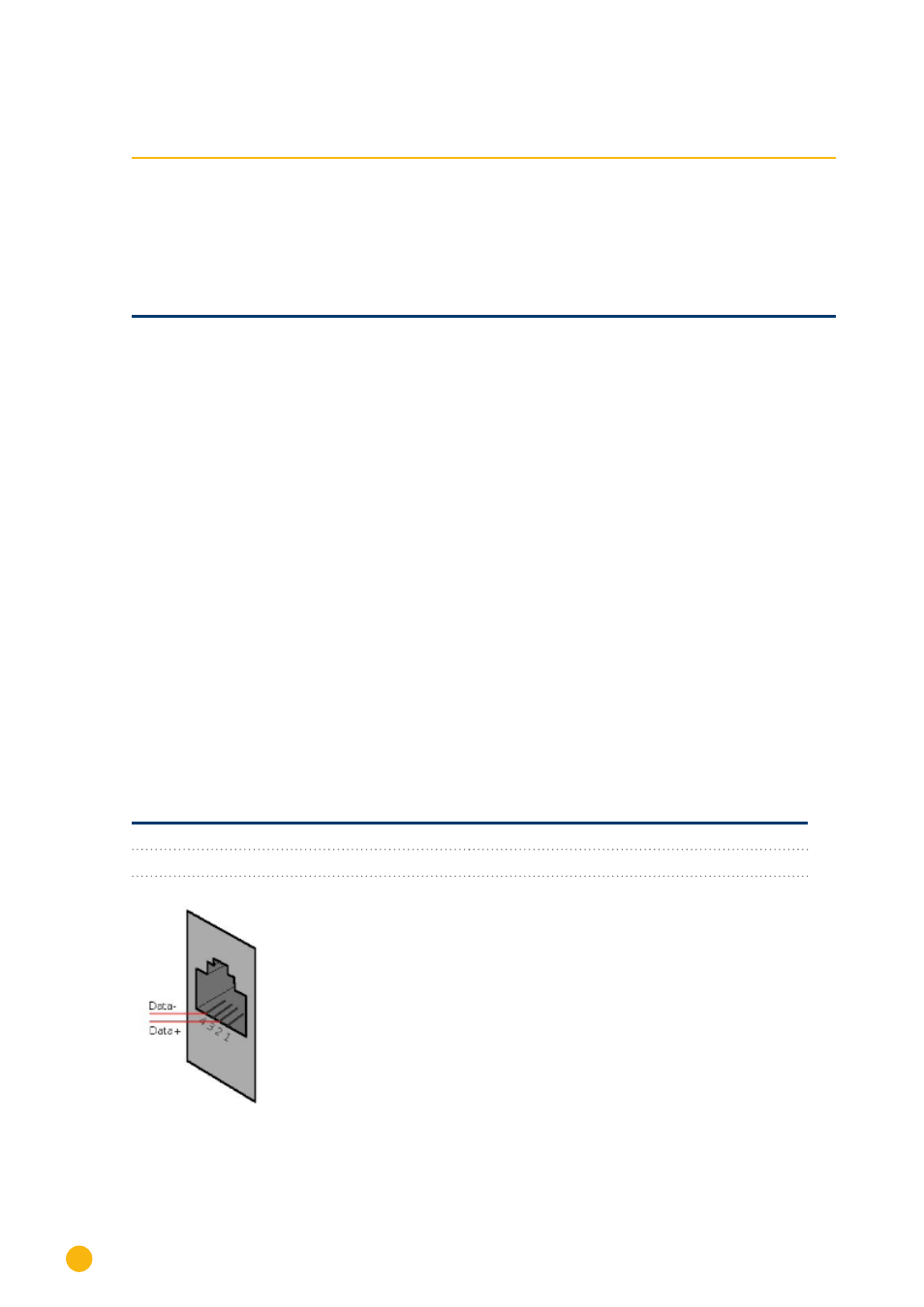

Figura 4: Piedinatura presa RJ14
2. Chiudere l'inverter se non deve essere collegato nessun altro inverter
3. Infilare il connettore della morsettiera nella presa RS485 del Solar-Log™
