Connessioni
Piedinatura RJ11
13 Piedinatura RJ11
Alcuni produttori di inverter utilizzano prese RJ11 per i loro apparecchi.
La piedinatura dei singoli pin dipende dal produttore.
Il collegamento con l'RS485/422 B e/o l'interfaccia RS485 del Solar-Log TM deve essere eseguito secondo la
descrizione nel rispettivo inverter.
Il grafico seguente mostra la numerazione dei pin dell'attacco RJ45.

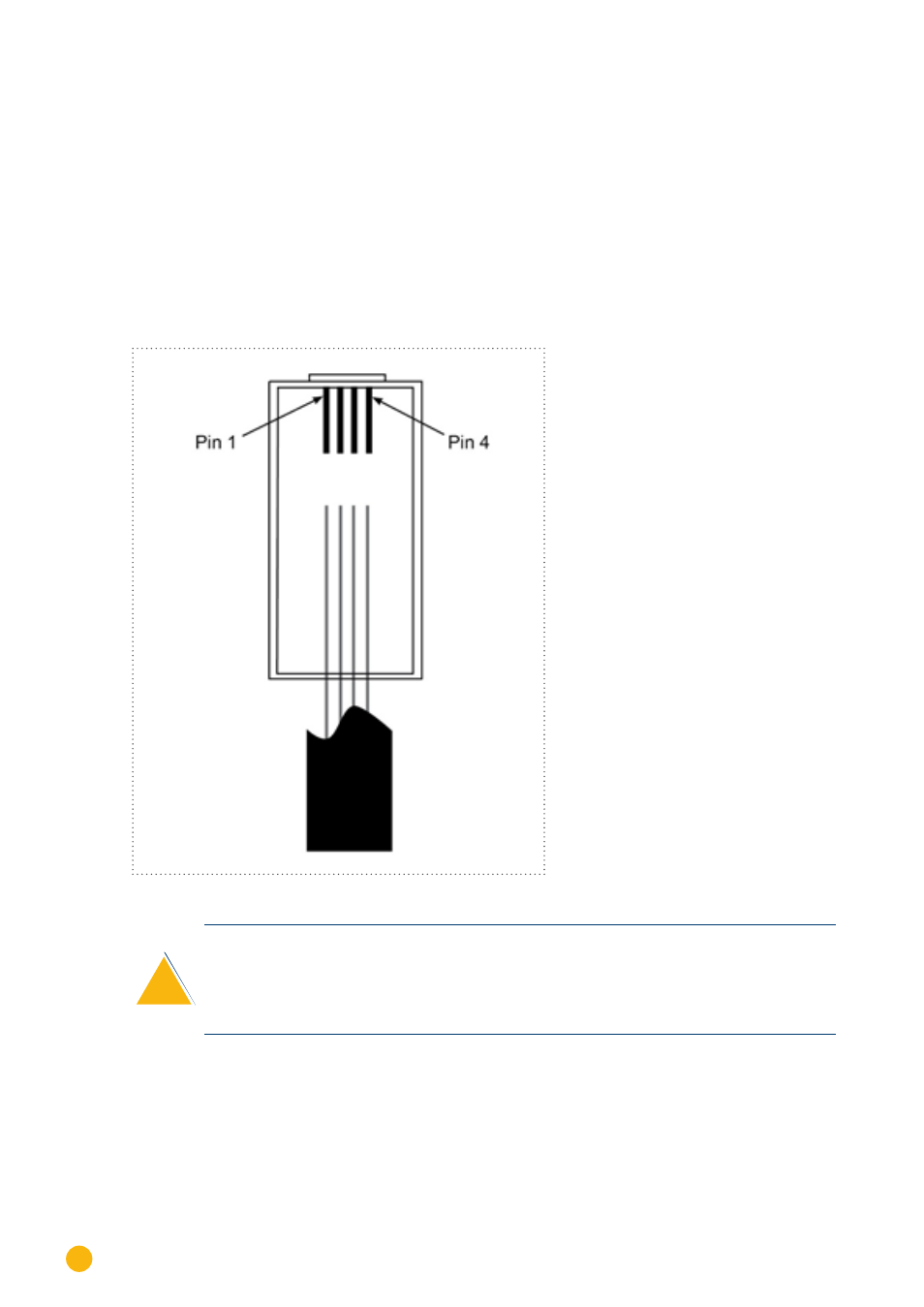

Figura 2: Piedinatura connettore RJ11
Attenzione
Pericolo di difetti dell'apparecchio!
Il Solar-Log™ dispone anche di una presa RJ45, che in nessun caso deve essere collegata
alla presa RJ11 dell'inverter!
► Collegare l'inverter solo tramite l'(le)interfaccia(e) RS485/422 del Solar-Log™
