Solare Datensysteme Solar-Log - Manuale (Pagina 155)

155
Pairan
Pairan
51 Pairan
511 Pairan
Easy Installation Terminazione Indirizzamen-
to
Sensori RS485 Contatore
RS485
Interfaccia
no Ponticello no sì sì RS485
Panoramica
•
interfaccia integrata
•
Punto di collegamento: Presa tonda sull'inverter
•
Cablaggio a 2 poli
•
L'indirizzo di comunicazione non deve essere assegnato
Fasi di lavoro
•
Esclusione dell'alimentazione elettrica di inverter e Solar-Log™
•
Cablare l'inverter al Solar-Log™
•
Cablare gli inverter
Cablare l'inverter al Solar-Log™
Il cablaggio viene eseguito tramite
•
collegamento cavo proprio con connettore circolare e connettore della morsettiera
Il connettore circolare deve essere reperito presso il produttore.
Procedura
1. In caso di confezionamento autonomo del collegamento cavi collegare i fili secondo lo schema se-
guente

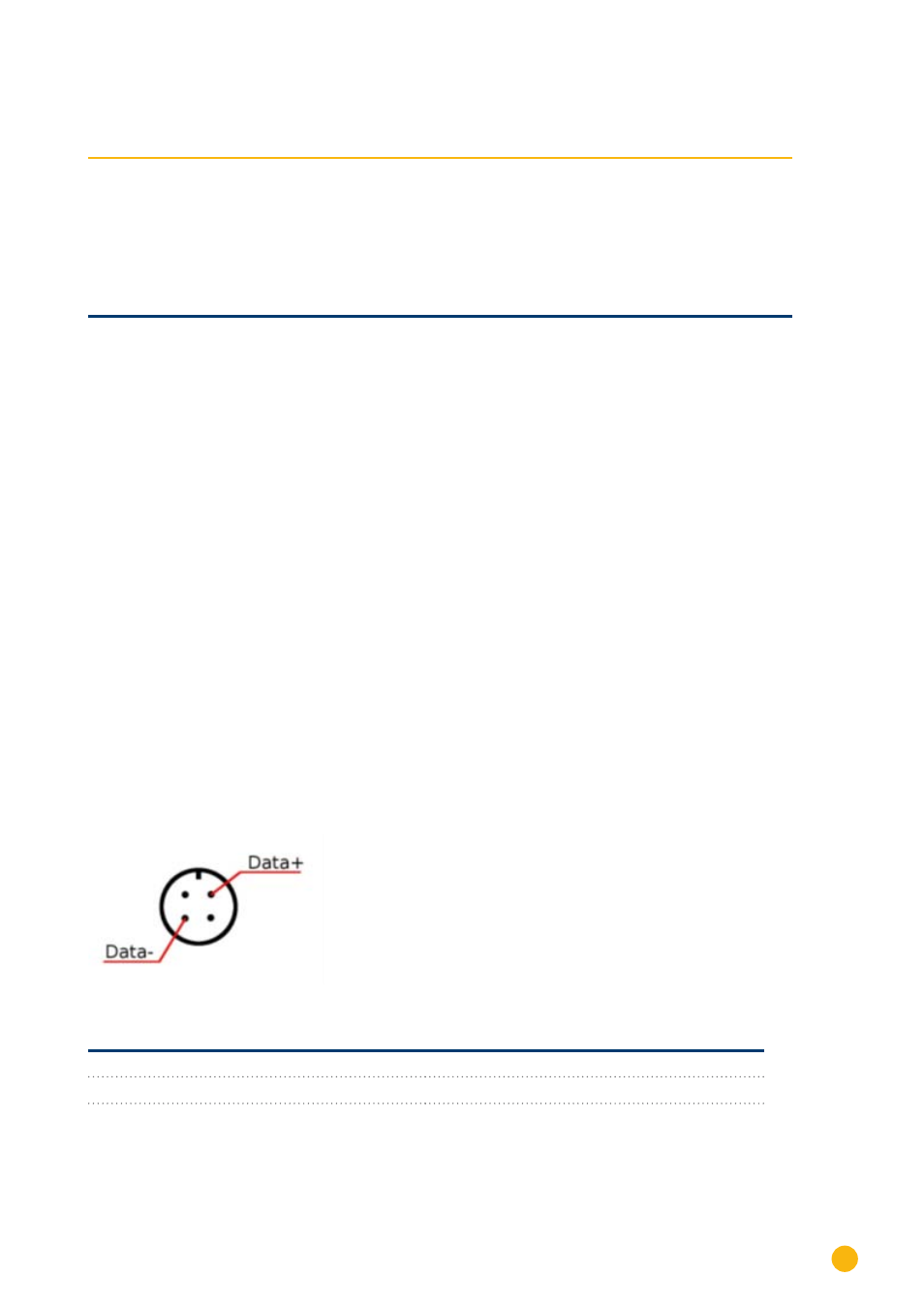

Vista presa di collegamento
Figura 8: Prese tonde Pairan
Connettore della morsettiera Solar-Log™
Inverter
RS485/422 B Presa tonda
► 1 ► Data+
► 4 ► Data-
2. Infilare il connettore della morsettiera nella presa RS485 del Solar-Log™
