211
Siemens
Siemens
71 Siemens
711 Siemens
Easy Installation Terminazione Indirizzamen-
to
Sensori RS485 Contatore
RS485
Interfaccia
sì Resistenza sì sì sì RS485
Panoramica
•
interfaccia integrata
•
Punto di collegamento: Presa RS485 sul lato inferiore dell'inverter
•
Cablaggio a 2 poli
•
L'indirizzo di comunicazione deve essere assegnato
•
Fasi di lavoro
• Esclusione dell'alimentazione elettrica di inverter e Solar-Log™
• Cablare l'inverter al Solar-Log™
• Cablare gli inverter
• Assegnare indirizzo di comunicazione
Cablare l'inverter al Solar-Log™
Per i collegamenti tra il Solar-Log™ e l'inverter, preparare il cavo con la seguente piedinatura.
Collegamento del Solar-Log™ con il primo inverter
Solar-Log™ (Connettore del morsetto a 4/6
poli)
Primo inverter - RS485 IN
(Connettore circolare a 4 poli)
Pin 1 (bianco) Pin 2
Pin 4 (marrone) Pin 3
Se deve essere collegato solo un inverter, eseguirne la terminazione (vedere il punto seguente "Termina-
zione bus")
Cablare gli inverter
Gli inverter devono essere collegati l'un l'altro mediante cavo dati schermato tramite gli attacchi RS485
situati nel SINVERT PVM.

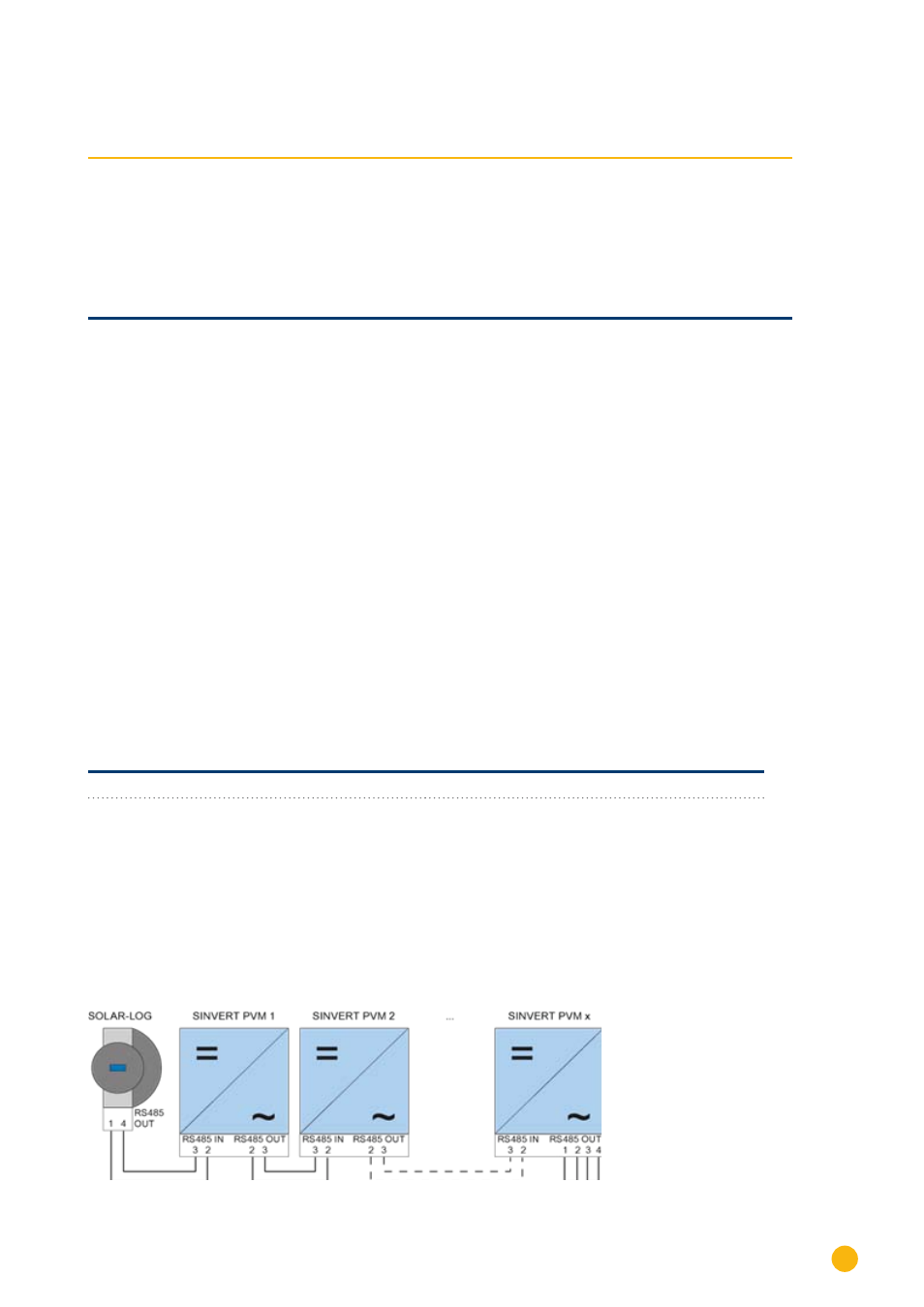

Il grafico seguente mostra lo schema di connessione di base.
Figura 9: Siemens – Cablaggio inverter
