208
SIEL
SIEL (monofase)
70 SIEL
701 SIEL (monofase)
Easy Installation Terminazione Indirizzamen-
to
Sensori RS485 Contatore
RS485
Interfaccia
no sì sì sì sì RS485
Panoramica
•
Interfaccia non integrata; montare successivamente la scheda interfaccia RS485
•
Cablaggio a 2 poli
•
L'indirizzo di comunicazione deve essere assegnato.
•
Fasi di lavoro
• Assegnare indirizzo di comunicazione
• Esclusione dell'alimentazione elettrica di inverter e Solar-Log™
• Installare interfaccia RS485 sull'inverter
• Cablare l'inverter al Solar-Log™
• Cablare gli inverter
Assegnare indirizzo di comunicazione
•
Raccomandazione: numerazione progressiva, a partire da 1
•
Impostazione: Tramite l'interruttore DIP sulla scheda d'interfaccia
Prima dell'installazione della scheda d'interfaccia RS485:

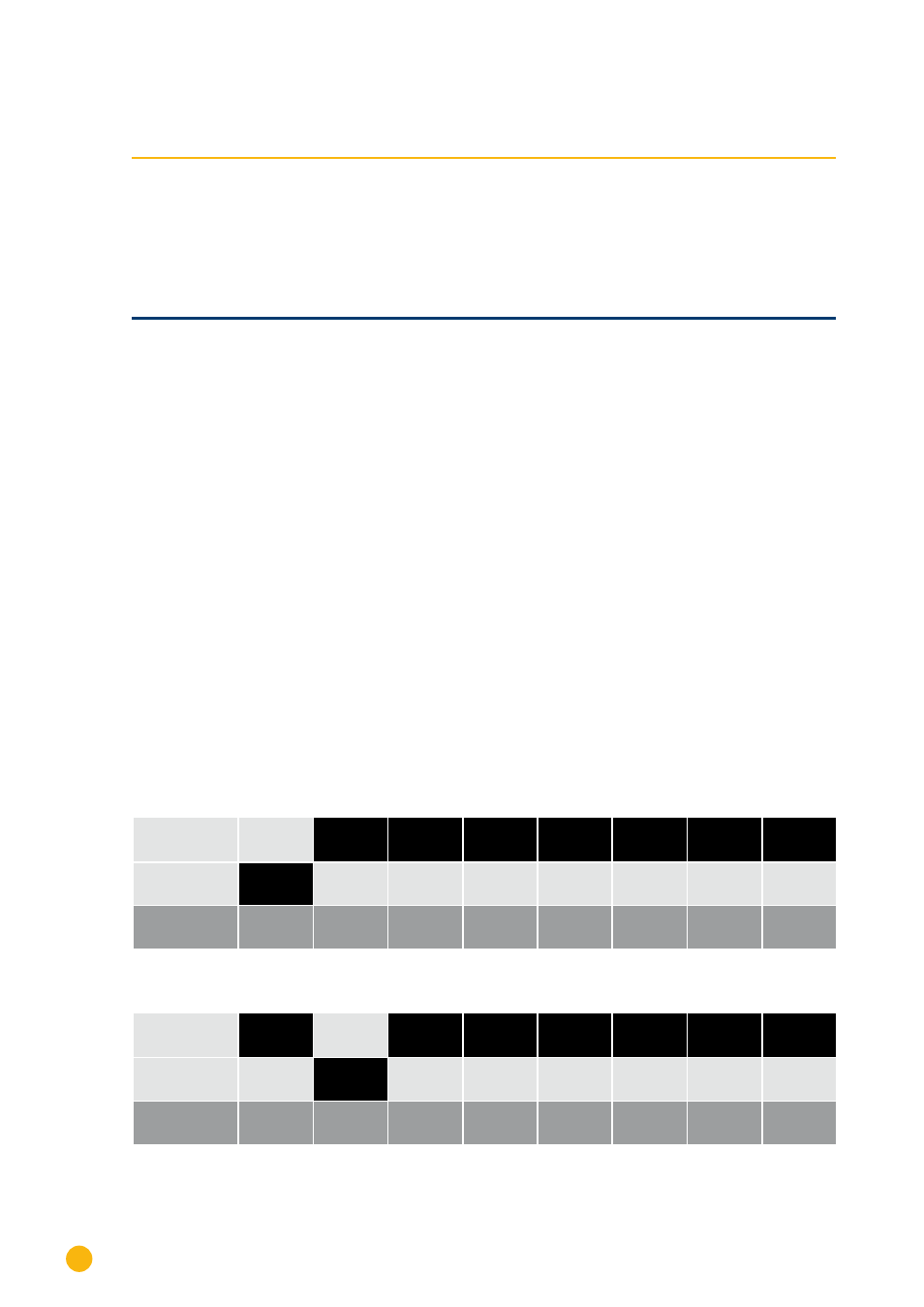

► Assegnare l'indirizzo di comunicazione tramite l'interruttore DIP 8 della scheda d'interfaccia:
Esempio – Indirizzo di comunicazione 1:
On
Off
Interruttore DIP
Esempio – Indirizzo di comunicazione 2:
On
Off
Interruttore DIP
