216
SMA
Collegamento SMA via Special-PiggyBack RS485
Procedura
1. Far passare i fili liberi attraverso l'apertura del cavo dell'inverter
2. In caso di confezionamento autonomo del collegamento cavi, collegare i fili secondo lo schema
seguente:
Connettore della morsettiera Solar-Log™ Morsettiera inverter
Morsetto Morsetto
► 1 ► 2
► 2 ► 3
► 3 ► 5
► 4 ► 7
3. Far passare il cavo nell'inverter attraverso la guaina isolante, che è in dotazione al PiggyBack.
Il cavo deve essere rivestito all'interno nell'inverter con la guaina isolante.
4. Stabilire il collegamento di massa: collegare il morsetto 5 dell'inverter con il distributore a spina
piatta in dotazione nella carcassa dell'inverter
5. Se deve essere collegato solo un inverter, eseguirne la terminazione.
Inserire il ponticello in dotazione sui pin inferiori della presa multipla:

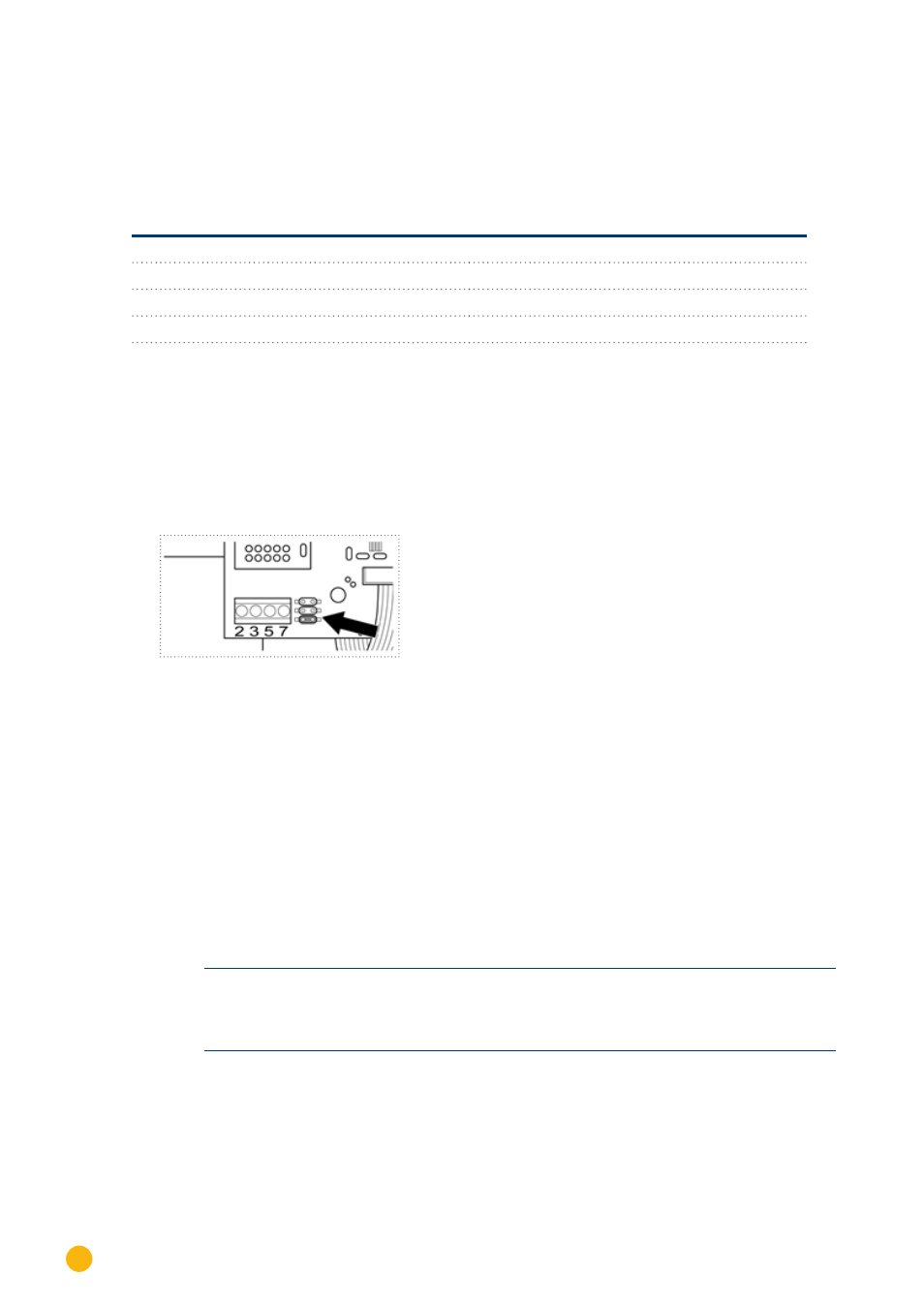

Figura 11: PiggyBack – Inserire ponticello
6. Chiudere l'inverter se non deve essere collegato nessun altro inverter
7. Infilare il connettore della morsettiera nella presa RS485 del Solar-Log™
Cablare gli inverter
•
Cablaggio tramite cavo dati schermato a 4 fili (ad es. un cavo ad anello da 25 m, N. d'ordine Solare
Datensysteme. 220014)
•
Punto di collegamento: morsettiera nell'inverter (su interfaccia RS485 montata successivamente)
Procedura
1. Far passare il cavo nell'inverter attraverso la guaina isolante, che è in dotazione al PiggyBack
Il cavo deve essere rivestito all'interno di tutti gli inverter con la guaina isolante.
2. Collegare tutti e 4 i contatti (2,3,5,7) della morsettiera dell'inverter 1 con l'inverter 2
Nota
Uno schema per il cablaggio nel regime misto SMA è riportato in appendice.
3. Collegare gli altri inverter allo stesso modo
4. Eseguire la terminazione nell'ultimo inverter
Inserire il ponticello in dotazione sui pin inferiori della presa multipla:
