219
SMA
Collegamento SMA tramite PiggyBack RS485 originale SMA e Data-Modul RS485 SMA
5. Stabilire il collegamento di massa: collegare il morsetto 5 dell'inverter con il distributore a spina piatta
in dotazione nella carcassa dell'inverter
6. Se deve essere collegato solo un inverter, eseguirne la terminazione.
Inserire il ponticello in dotazione sui pin inferiori della presa multipla:

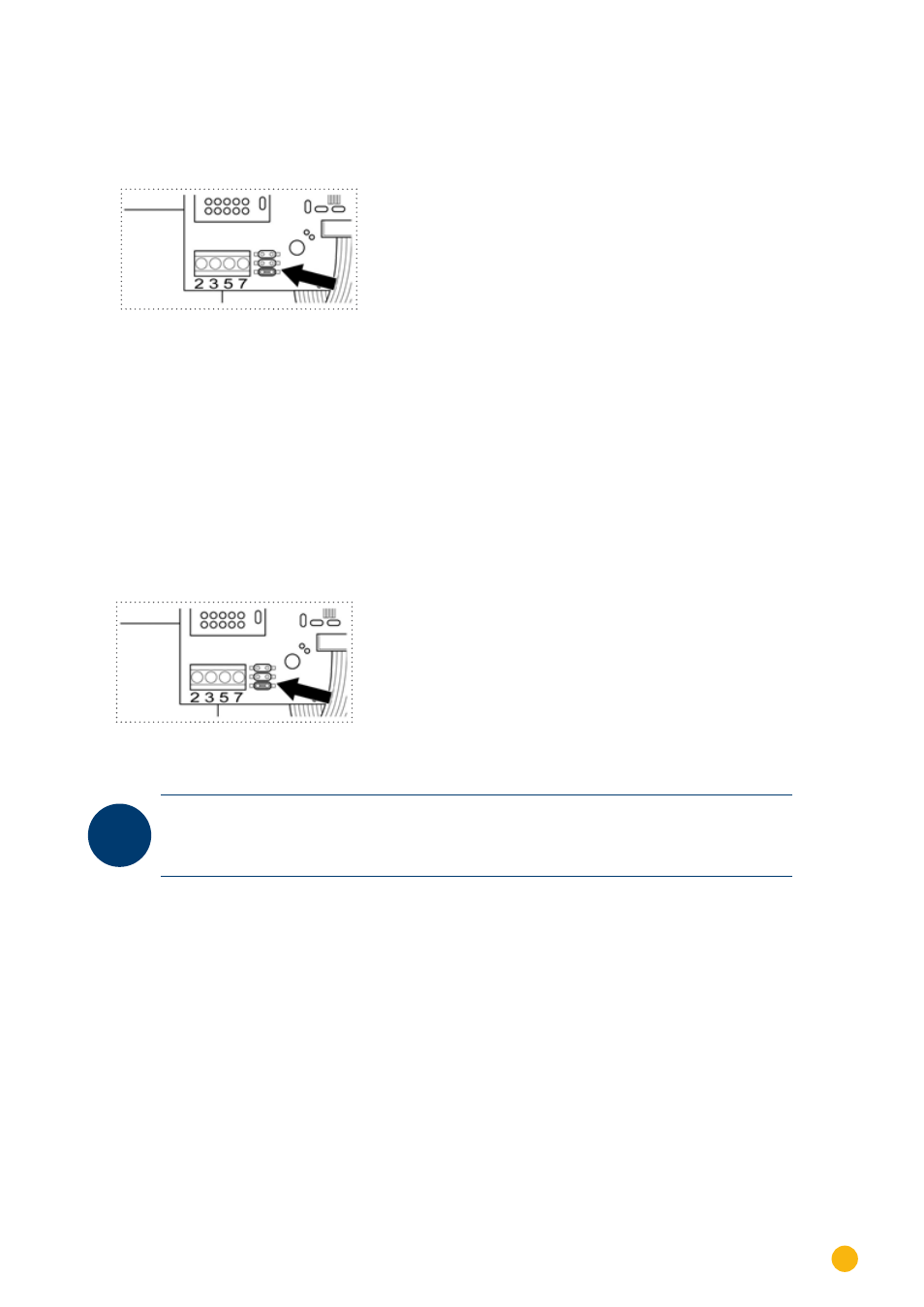

Figura 13: Jumper SMA
7. Chiudere l'inverter se non deve essere collegato nessun altro inverter
8. Infilare il connettore della morsettiera nella presa RS485 del Solar-Log™
Cablare gli inverter
•
Cablaggio tramite cavo dati schermato a 3 fili
•
Punto di collegamento: morsettiera nell'inverter (su interfaccia RS485 montata successivamente)
Procedura
1. Aprire l'inverter come previsto dal manuale di istruzioni relativo all'inverter
2. Cablare l'inverter come previsto dal manuale di installazione relativo all'inverter
3. Se deve essere collegato solo un inverter, eseguirne la terminazione.
Inserire il ponticello in dotazione sui pin inferiori della presa multipla:
Figura 14: Jumper SMA
4. Chiudere l'inverter
Nota
Uno schema per il cablaggio nel regime misto SMA è riportato in appendice .
