40
ALPHA-SOL
ALPHA-SOL

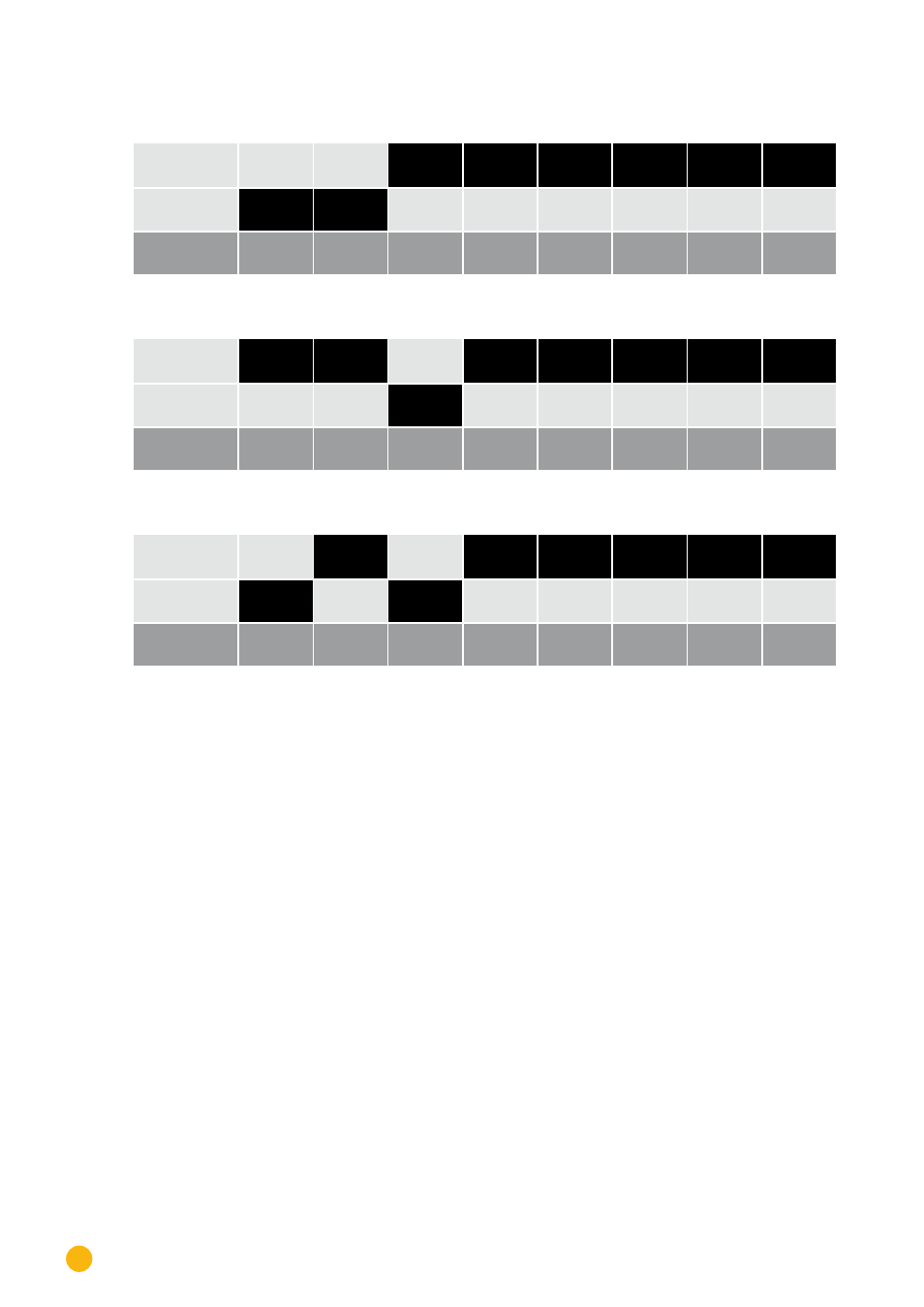

Esempio – Indirizzo di comunicazione 3:
On
Off
Interruttore DIP
Esempio – Indirizzo di comunicazione 4:
On
Off
Interruttore DIP
Esempio – Indirizzo di comunicazione 5:
On
Off
Interruttore DIP
Maggiori informazioni in Internet:
https://it.wikipedia.org/wiki/Sistema_numerico_binario
Installare interfaccia RS485
Procedura
► Installare nell'inverter l'interfaccia RS485 come previsto dal manuale di installazione relativo alla sche-
da d'interfaccia
Cablare l'inverter al Solar-Log™
Il cablaggio viene eseguito tramite
•
cavo dati preconfezionato "BKL2" (accessorio; non incluso nella dotazione)
oppure
•
un proprio cavo dati schermato a 4 fili e il connettore della morsettiera.
Procedura
1. Aprire l'inverter come previsto dal manuale di istruzioni relativo all'inverter
2. Far passare i fili liberi attraverso l'apertura del cavo dell'inverter
3. In caso di confezionamento autonomo del collegamento cavi, collegare i fili secondo lo schema se-
guente:
