Gefran
Gefran
Procedura
1.
Aprire l'inverter come previsto dal manuale di istruzioni relativo all'inverter
2. In caso di confezionamento autonomo del collegamento cavi, collegare i fili secondo lo schema se-
guente:
Connettore della morsettiera Solar-
Log™
Morsettiera nell'inverter
Morsetto
Connettore della morsettiera RS485 (TB3)
► 1 A/Data+
► Pin 1 oppure 2 (porta A) oppure pin 9 oppure 10 (porta B)
► 4 B/Data-
► Pin 3 oppure 4 (porta A) oppure pin 11 oppure 12 (porta B)
3. Se deve essere collegato solo un inverter, eseguire la terminazione:
Nell'inverter portare su "1" lo switch (porta A lo switch-S1, porta B lo switch-S3) per la resistenza termi-
nale.
4. Chiudere l'inverter.
5. Infilare il connettore della morsettiera nella presa RS485 del Solar-Log™.

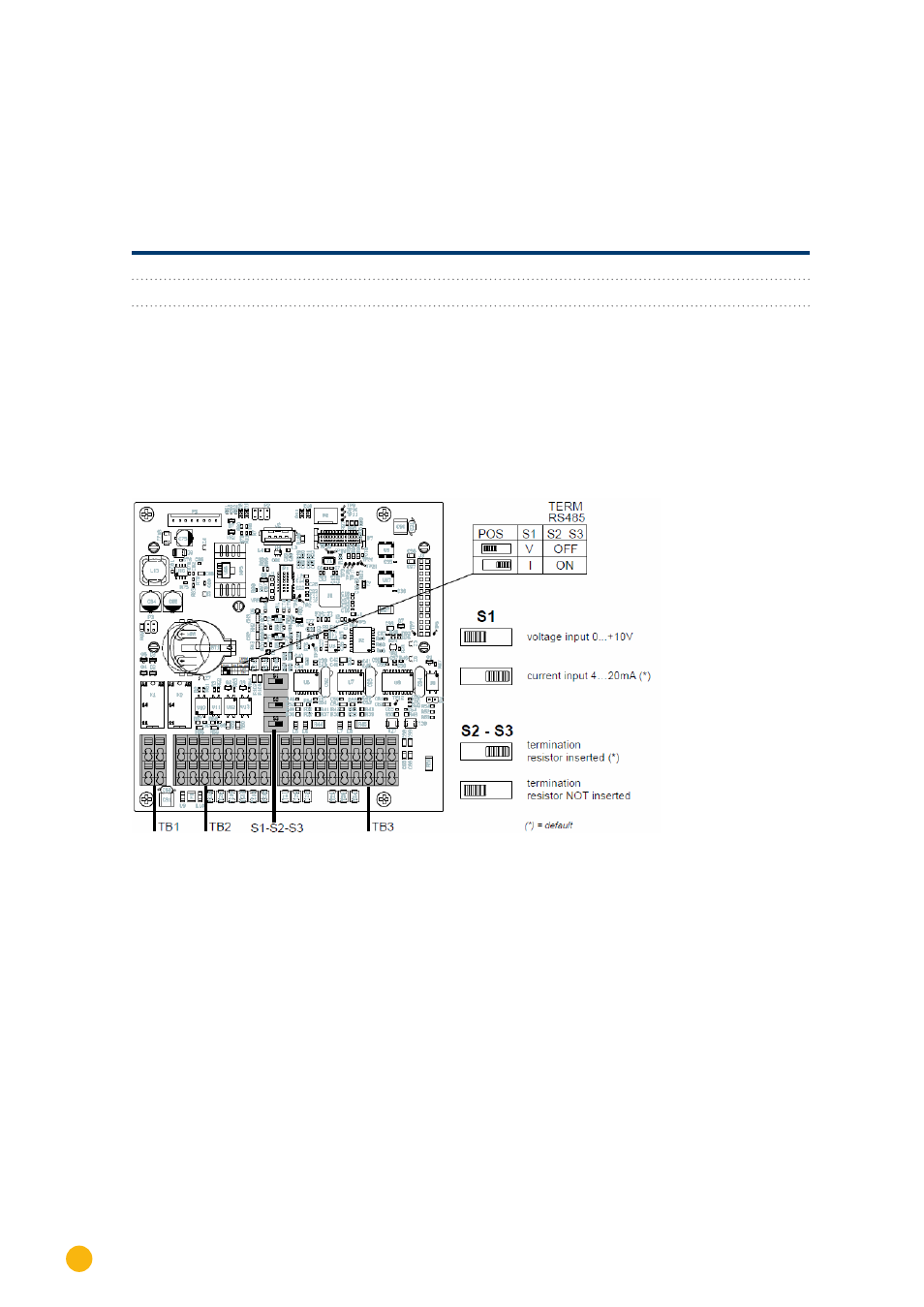

Figura 6:
morsettiera Gefran-RS485 e terminazione
