2/4
(Fig.3)
Allentare tutte le 5 viti del coperchio
(assicurate contro possibili
fuoriuscite). Sollevare il coperchio e
rimuovere i contatti pilota incorporati.
Il posizionamento dei contatti di
potenza è previsto per (Fig.3)
Aflojar los 5 tornillos imperdibles de la
tapa. Retirar la tapa y sacar la bolsa
con los contactos piloto
(sumininstrados con el conector
TJSB+2/...)). El conector se compone
de dos contactos rectos (Fig.3)
Desapertar os cinco parafusos da
tampa, (todos os parafusos são
cativos). Levantar a tampa da tomada
e retirar o saco com os contactos
piloto. A tomada é constituída por
uma tomada numa configuração com
Preparazione dell'adattatore di
connessione Preparación y montaje del contacto Preparação da tomada
Herramientas necessarias Attrezzi necessari Ferramentas necessárias

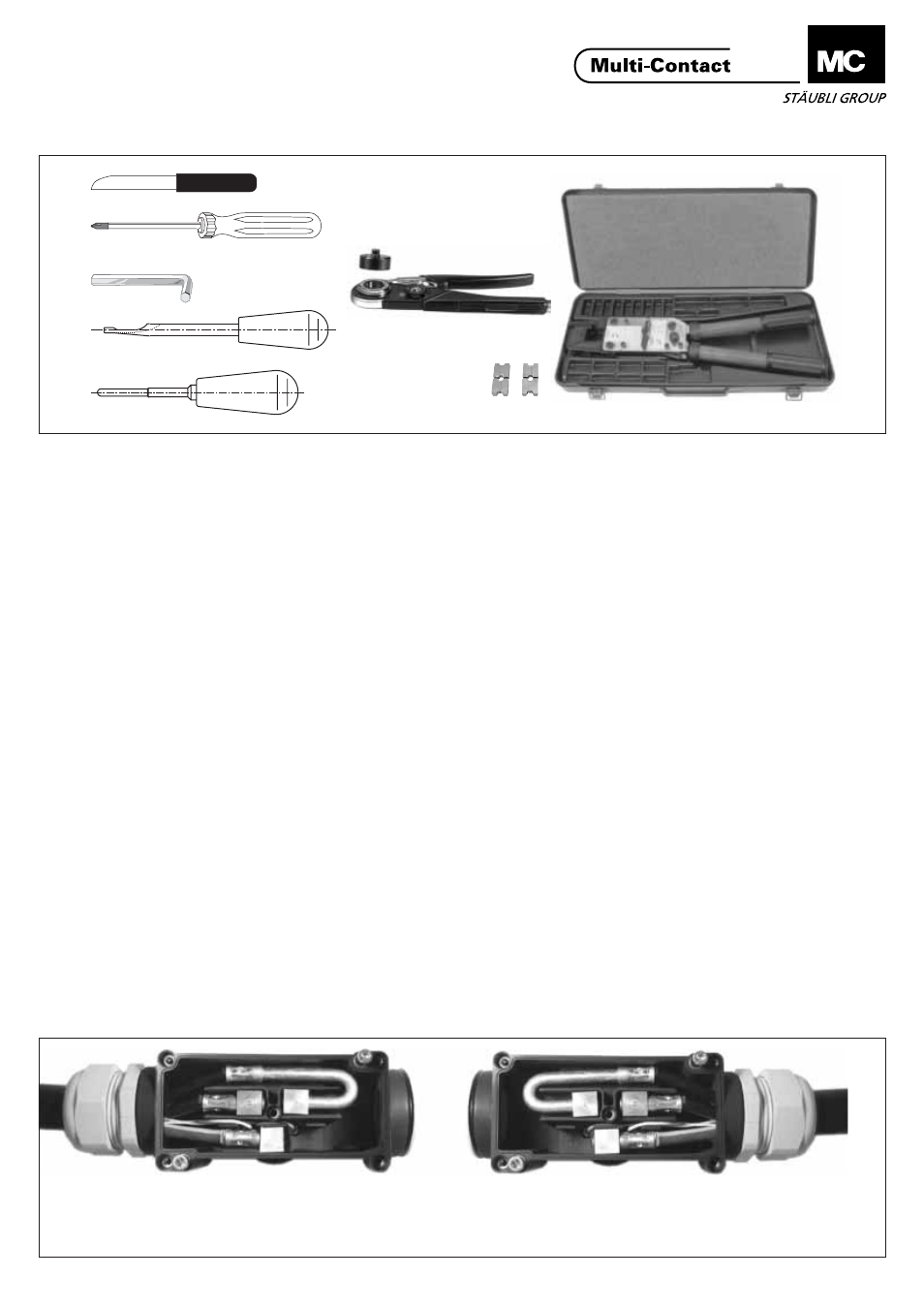

Fig.2
Fig.3
(Fig.2)
1 Spelafili
2 Cacciavite a stella
3 Chiave a brugola da 4mm
4 Attrezzo di montaggio
N° di codice. 18.3003
5 Estattore prese MBA-WZ6
N° di codice 18.3017
6 Pinza per crimpare per contatti
pilota M-CZ, N° di codice 18.3800
7 Inserto per Pos.6 per 0,5-1,5 mm
MES-CZ1,5/2, N° di codice 18.3802
8 Pinza per crimpare per contatti di
potenza M-PZ-T2600, N° di co-
dice 18.3710 (con cassetta).
9 Inserto per Pos. 8 per 25 mm
TB11-14,5, N° di codice 18.3713
10 Inserto per Pos. 8 per
ME-WZ1,5-2
2
2
2 35 mm
TB9-13, N° di codice 18.3712
(Fig.2)
1 Herramienta de corte para eliminar
el aislamiento
2 Destornillador para tornillos
de cabeza ranurada en cruz
3 Llave allen de 4mm
4 Herramienta de montaje ME-WZ
1,5-2, N° de código18.3003
5 Herramienta de extracción
MBA-WZ6, N° de código 18.3017
6 Alicates de engarce para contactos
piloto M-CZ, N° de código 18.3800
7 Casquillo de engarce para el alica-
te de la pos. 6 y para cable de 0,5-
1,5 mm
8 Alicates de engarce tipo
Philips
tipo MES-CZ1,5/2, N°
de código 18.3802
M-PZ-T2600 para los contactos
de potencia. N° de código
18.3710 (con caja incluída)
9 Matriz TB11-14,5 para el alicate de
la pos. 8 y para cable de 25 mm
N° de código 18.3713
10 Matriz TB9-13 para el alicate de la
pos. 8 y para cable de 35 mm
N° de código 18.3712
2,
2.
2.
(Fig.2)
1 Ferramenta de descarnar
2 Chave Philips
3 Chave Allen de 4mm
4 Ferramenta de montagem
ME-WZ1,5-2 N°Encomenda
18.3003
5 Ferramenta de desmontagem
MBA-WZ6, N°Encomenda
18.3017
6 Alicate de cravar para contactos
piloto M-CZ, N°Encomenda
18.3800
7 Inserção para Pos.6 para 0,5-
1,5
8 Alicate de cravar para contactos
de potência
mm2 MES-CZ1,5/2,
N°Encomenda 18.3802
M-PZ-T2600,
N°Encomenda 18.3710
(com caixa)
9 Inserção para pos. 8 para 25 mm
TB11-14,5,N°Encomenda 18.3713
10 Inserção para Pos. 8 para 35 mm
TB9-13, N°Encomenda 18.3712
2
2
1
2
3
5
6
7
8
10 9
4
Uscita del cavo a sinistra
Salida de cables por la izquierda
Saída do cabo à esquerda Uscita del cavo a destra
Salida de cables por la derecha
Saída do cabo à direita
