Esempio

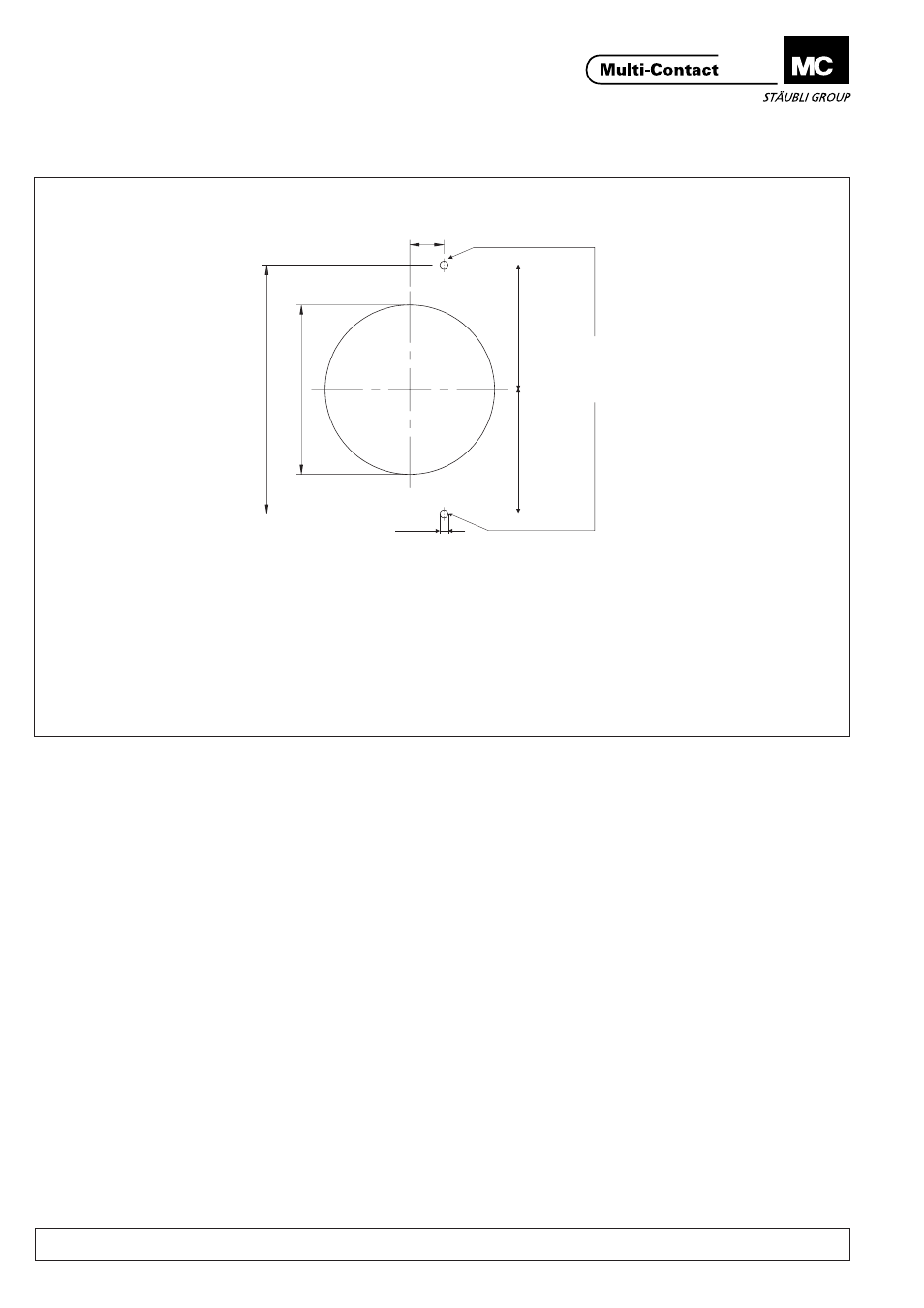

Piano di foratura Ejemplo
Plan de taladrado Exemplo
Esquema de perfuração
-0,5
+0,5
91
12,5
0
+0,1
62
±0,1
II
II
Ø3H7
Devem ser usados dois pinos de
centragem.
Desvio angular admissível entre o
pino e a tomada ± 0,5 graus.
Desvio x-y admissível entre o pino e
a tomada ± 0,2mm.
Vite di arresto Ø 3
Tornillo de fijación Ø 3
Parafuso de bloqueio Ø 3
Sono necessari due pins di
centraggio.
La tolleranza angolare permessa
sui lati pin e boccola è di ± 0,5
gradi.
La tolleranza sugli assi x e y è di ±
0,2mm. Son necesarios dos pines de
posicionamiento.
La tolerancia angular permitida del
pin respecto al orificio es de ± 0,5
grados.
La tolerancia permitida respecto a los
ejes x - y del pin y del orificio es de
±0,2mm.
www.multi-contact.com 8/8
MA221 (it_es_pt) Salvo modifiche / Sujeto a modificaciones / Sujeito a alterações
Copyright by Multi-Contact AG, Switzerland / / 11.2006 / Index b Docking line
