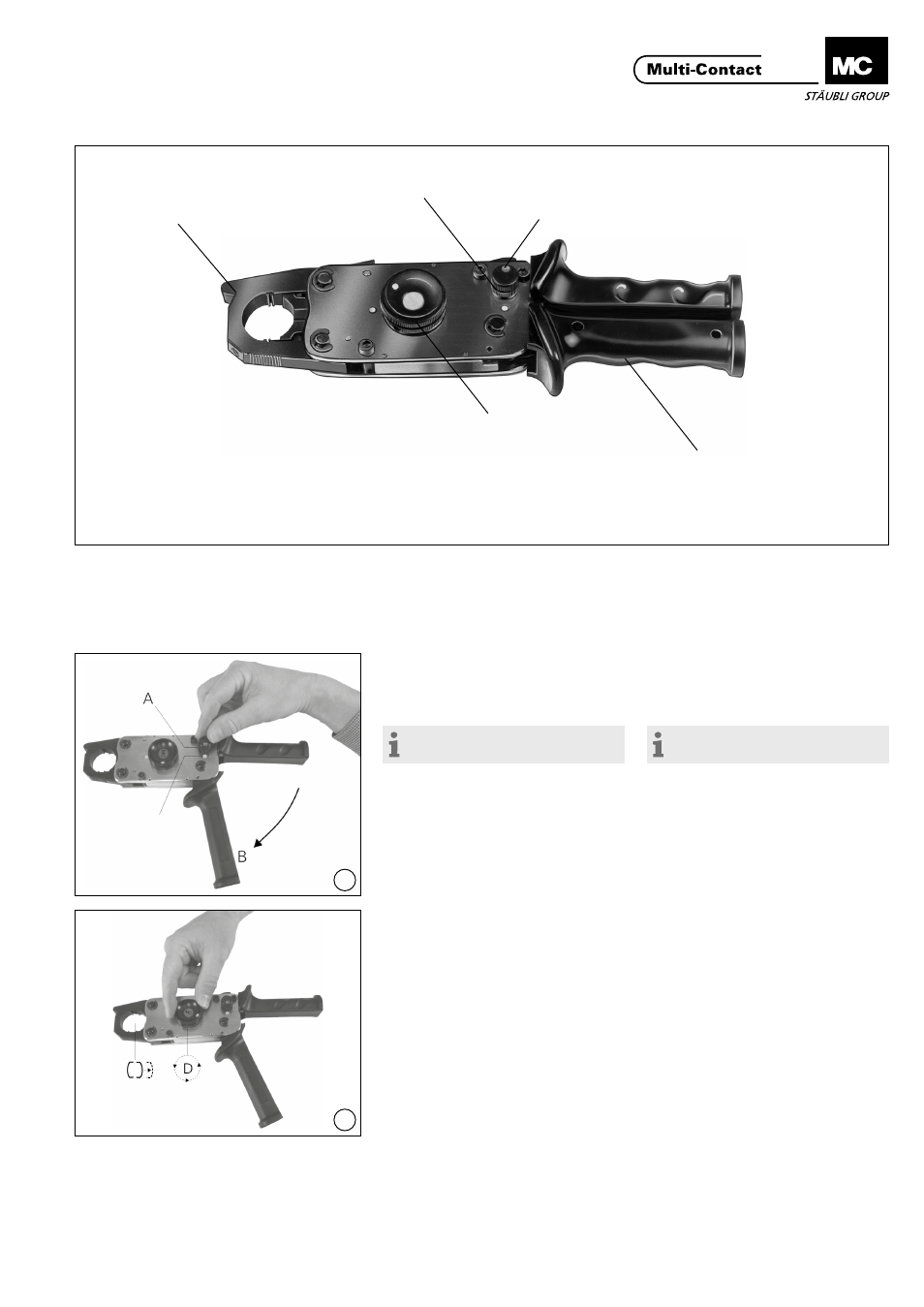

Multi-Contact MA224 - Manuale (Pagina 3)

Advanced Contact Technology
www.multi-contact.com 3 / 8
2
A
E
D
C
B
1
(ill. 1)
Ruotando il perno di bloccaggio A
sul punto giallo, il manico mobile B si
sblocca�
(ill. 1)
Release the movable handle B by
turning the locking knob A to the yel-
low point �
Avvertenza:
non chiudere il manico.
Note:
Do not press together the handles.
(ill. 2)
Con il perno d’avanzamento rapido D
spostare la pressa in posizione total-
mente aperta�
(ill. 2)
Turn the quick feed knob D to move
press to bottom limit of movement�
La pinza per crimpare è una pressa manuale meccanica con
inserti intercambiabili per la crimpatura di
• capocorda e connettori in rame
• capocorda tubolari e connettori in rame
• bussole per crimpatura in rame su connettori ad innesto
The crimping tool is a mechanical hand press with interchan-
geable die inserts for crimping
• Copper cable lugs and connectors
• Tubular copper cable and connectors
• Crimp sleeves of connectors
Punto giallo
Yellow point
Chiusura
Latch
Perno di bloccaggio
Locking knob
Fermo
Holding catch
Perno di avanzamento rapido
Quick feed knob
Manico mobile
Movable handle
