Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
23
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
stringitubo (E). Nella parte opposta alla tubazione si applicano le
bocchette regolabili (C) che verranno fissate successivamente alla
controcappa d’abbellimento.
Si consiglia di:
• posizionare le bocchette uscita aria calda ad un’altezza non
inferiore di 2 mt. dal pavimento al fine d’evitare che l’aria calda
investa direttamente le persone.
• Coibentare i tubi di canalizzazione.
• Non superare 1,5 mt di canalizzazione per ogni uscita.

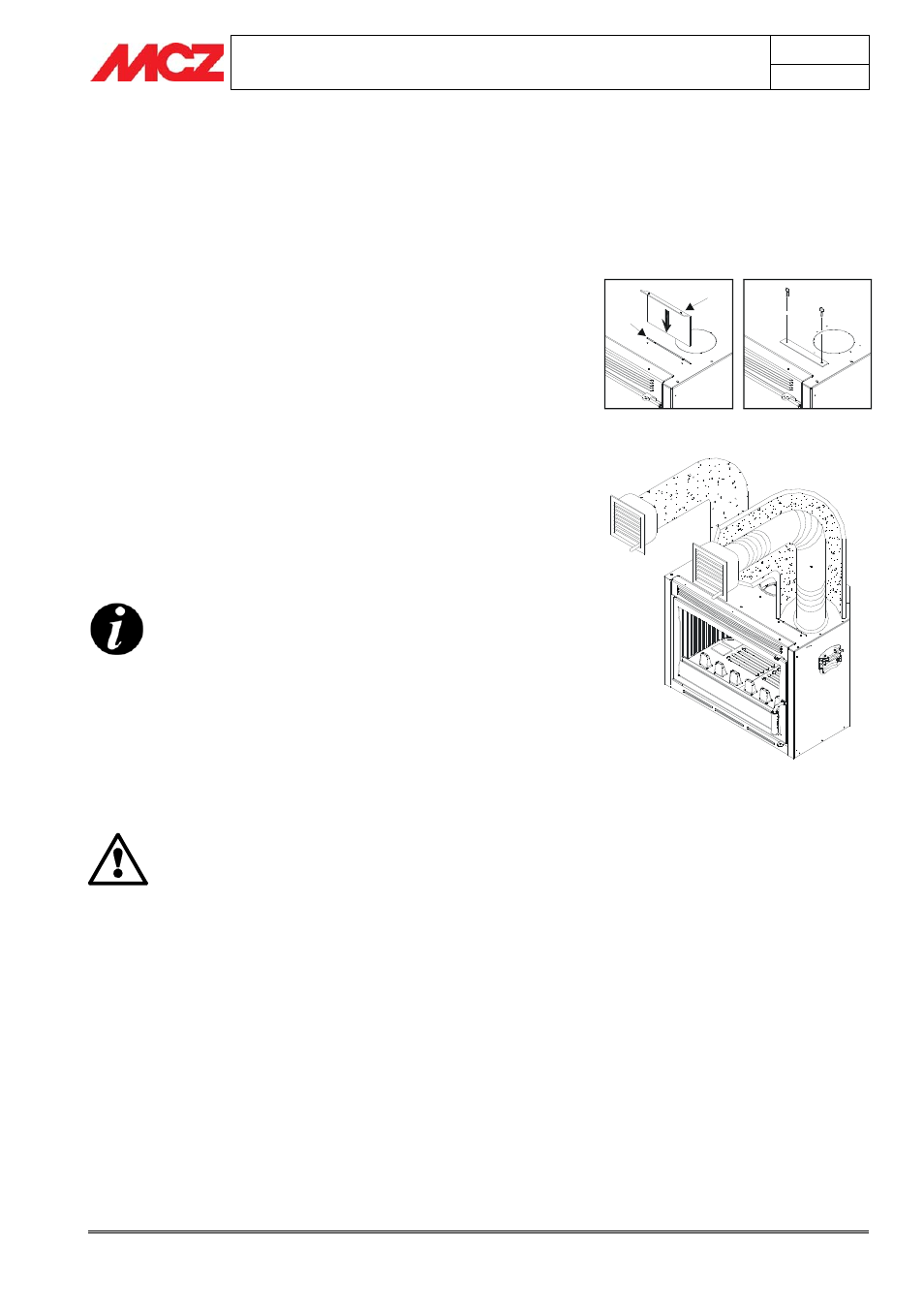

Nel modello Superclima esiste inoltre la possibilità di installare delle
apposite tamponazioni (F), che hanno il compito di deviare il flusso
dell’aria per convogliarlo all’interno delle tubazioni. Consigliamo a chi
realizza delle canalizzazioni di montare tali deviatori di flusso per
migliorare l’afflusso d’aria alle bocchette.
Se si decide d’installare le tamponazioni bisogna inserirle nelle apposite
aperture (G), rimuovendo il semitrancio e bloccandole con le apposite
viti in dotazione.
L’installazione delle tamponazioni permette la suddivisione del flusso
dell’aria per circa il 70% verso le canalizzazioni e per circa il 30% verso
la griglia frontale di uscita aria calda.
Non è possibile ostruire completamente l’uscita
frontale di aria calda in quanto quest’ultima risulta
necessaria per il raffreddamento della parte frontale
della struttura.
Si consiglia inoltre di coibentare i tubi della
canalizzazione per evitare le vibrazioni trasmesse dai
ventilatori e dall’aria forzata.
4.9. MONTAGGIO KIT VENTILAZIONE FORZATA SUPERCLIMA
LA DITTA NON RISPONDE PER DANNI DOVUTI A
COLLEGAMENTI ERRATI O USO IMPROPRIO DEL
DISPOSITIVO.
L’inserto Superclima è fornito di kit ventilazione forzata completo di:
(1) Radiocomando completo di batteria interna
(2) Cavo ventilatore con spina e terminali
(3) Cavo alimentazione con spina e presa
(4) Centralina FC700 o FC715 con ricevitore radio incorporato
(5) Ventilatore centrifugo 300m
3 /h 220v-50Hz
(6) Cavo sonda con connettore ad innesto rapido e termostato (MODELLO FC700) oppure
(7) Cavo sonda con connettore ad innesto rapido e termostato (MODELLO FC715)
F
G
