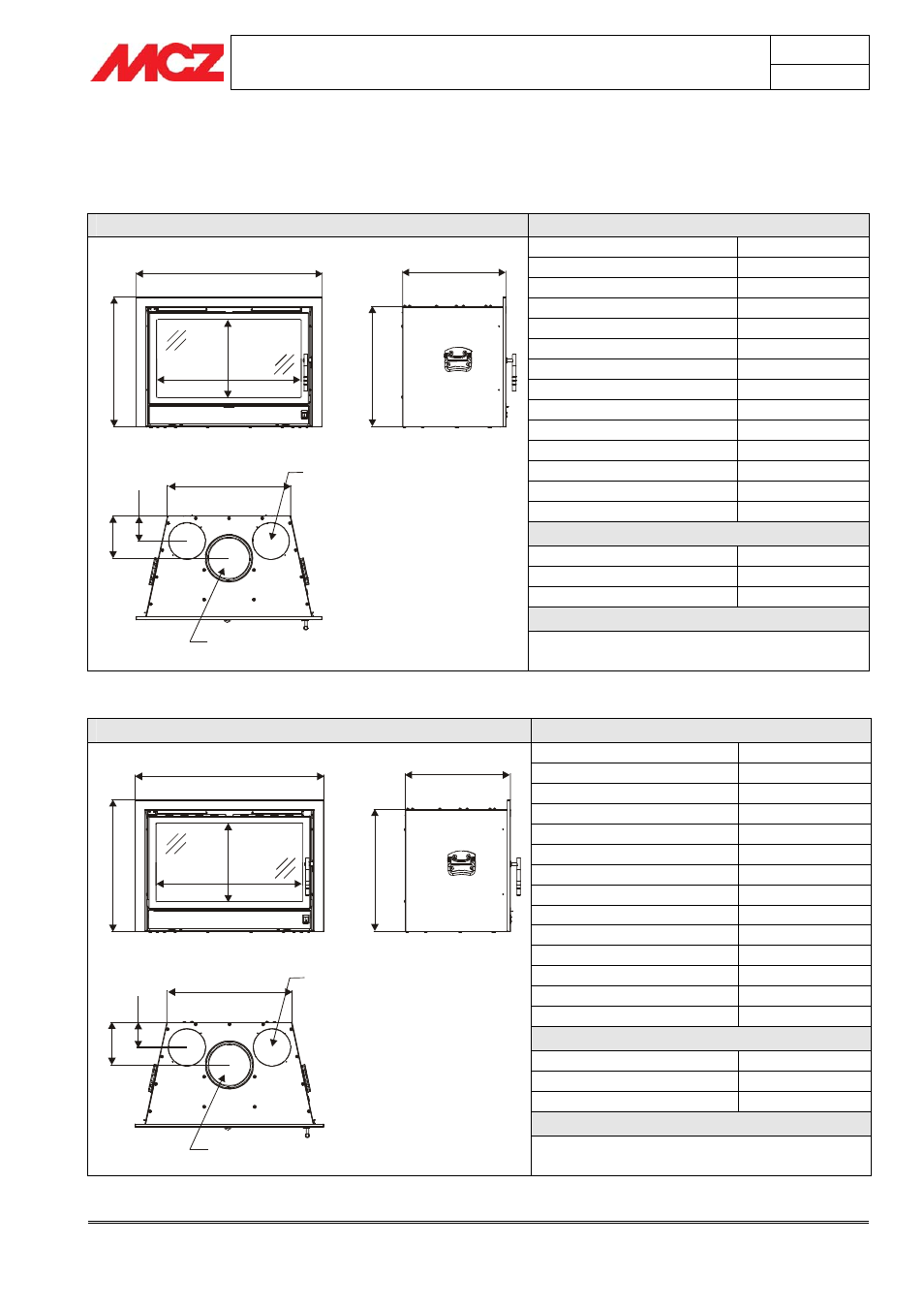

3. DIMENSIONI E CARATTERISTICHE TECNICHE
3.1. SMARTBOX
SmartBox F70 Caratteristiche tecniche
Tipo di combustibile Legna - Tronchetti
Consumo orario 3,2 kg/h – 2,2 kg/h
Potenza termica massima kW 8,7 Kcal 7482
Potenza termica minima -
Rendimento 65%
Volume riscaldabile *
187/40-214/35-249/30
Tiraggio minimo 12 Pa / 0,12 mbar
Temperatura fumi 400°C
Uscita fumi Ø 16 cm
Dimensioni focolare 500x420
Peso netto 100 Kg
Presa aria esterna comburente cm² 150
Emissione CO
2
nei fumi (13 %O
2
) 0,22%
Portata massica del fumi 13,55 g/s
Canna fumaria
Fino a 5 mt. 20x30 cm Ø22
Fra 5 e 7 mt. 20x20 cm Ø20
Oltre 7 mt. 18x18 cm Ø18
Note
756 420
USCITA FUMI Ø 180
500
587
USCITA ARIA
CALDA Ø150
10
1
17
1
52
8 31
5
49
0
L’inserto è una apparecchio a combustione intermittente
* Dati che possono variare a seconda del combustibile usato
SmartBox F80 VN - VF Caratteristiche tecniche
Tipo di combustibile Legna - Tronchetti
Consumo orario 3,2 kg/h – 2,2 kg/h
Potenza termica massima kW 8,7 Kcal 7482
Potenza termica minima -
Rendimento 65%
Volume riscaldabile *
187/40-214/35-249/30
Tiraggio minimo 12 Pa / 0,12 mbar
Temperatura fumi 400°C
Uscita fumi Ø 16 cm
Dimensioni focolare 578x470
Peso netto 100 Kg
Presa aria esterna comburente cm² 150
Emissione CO
2
nei fumi (13 %O
2
) 0,22%
Portata massica del fumi 13,55 g/s
Canna fumaria
Fino a 5 mt. 20x30 cm Ø22
Fra 5 e 7 mt. 20x20 cm Ø20
Oltre 7 mt. 18x18 cm Ø18
Note
856 470
USCITA FUMI Ø 180
578
687
USCITA ARIA
CALDA Ø150
10
0
17
1
56
8 41
5
52
0
L’inserto è una apparecchio a combustione intermittente
* Dati che possono variare a seconda del combustibile usato
