Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
21
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
componente, allargando il preesistente vano di raccolta della cenere del
focolare o creandolo forando il piano fuoco.
Il vano portamotore ha una dimensione di: L 270 x H 170 x P 265
Prevedere inoltre lo spazio per il collegamento delle due canalizzazioni
dell’aria diametro 100 mm, da allacciare alle flangie (P) delle scatola
portamotore. Inserire la scatola portamotore (M) all’interno del foro
appena realizzato nel vecchio piano fuoco del focolare.
Realizzare già in questa fase le canalizzazioni dell’aria per il ventilatore
allacciando le tubazioni flessibili da un lato alle flangie (P) e dall’altro
alle prese d’aria precedentemente predisposte (vedi pagina successiva).
Realizzare inoltre un foro per il passaggio del cablaggio elettrico (N-H)
che collega la centralina (Q) al motore e alla sonda termostatica.
Prevedere inoltre un vano distante dal corpo caldo dell’inserto per
alloggiare la centralina, in modo che sia possibile accedervi per
eventuali manutenzioni (vedi capitolo “Montaggio kit di ventilazione”).
A
B
C
F
G
H
N
M
E
D
L
Q
P
Modalità di smontaggio/montaggio componenti interni:
1. Estrarre i piani fuoco in ghisa A
2. Togliere il fondo asportabile C svitando le viti B
3. Togliere il deflettore E svitando le due viti D
4. Staccare il cavo sonda H, svitare i due dadi F ed estrarre il
supporto motore G
5. Staccare il cavo motore ventilatore N (segnare la posizione dei
connettori) e
6. Svitare le viti L che fissano la scatola portamotore e togliere
quest’ultima.
7. Per rimontare il Superclima ripetendo a ritroso le operazioni
dalla 6 alla 1
Collegare le canalizzazioni come segue:
una delle due all’esterno dell’abitazione in modo che possa prelevare
aria pulita e fresca e l’altra all’interno dell’ambiente d’installazione
dell’inserto. Questa modalità permette una corretta miscelazione
dell’aria all’interno dell’ambiente d’installazione e un miglior
raffreddamento della struttura dell’inserto.
M
P

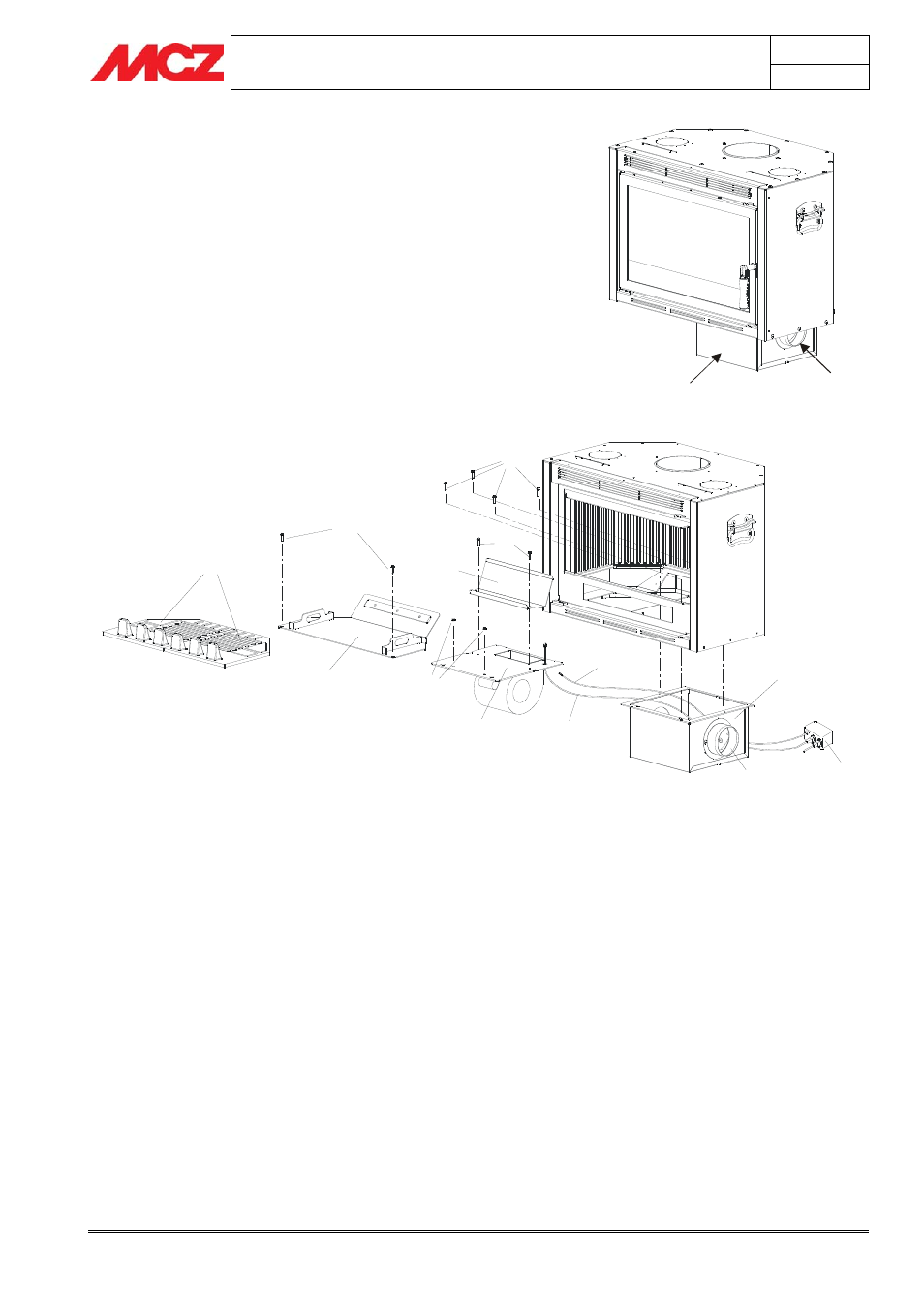

SCHEMA 1 - Smontaggio e montaggio componenti interni del Superclima
