Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
22
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
Per chi non avesse la possibilità di eseguire questo tipo di
collegamento, si impone comunque di allacciare entrambe le
canalizzazioni sia che esse siano dirette entrambe all’esterno che
all’interno. A seconda della scelta si avranno temperature di esercizio
leggermente maggiori o inferiori alla media ma non pregiudicano il
corretto funzionamento.
Completata la posa della scatola di contenimento del ventilatore e delle
canalizzazioni, è possibile procedere con le successive fasi di
collegamento della canna fumaria e del kit di ventilazione.
Tutti i componenti di ventilazione possono essere
montati dall’interno della bocca fuoco dell’inserto, ad
esclusione della scatola portamotore che però
abbiamo già provveduto ad installare
preventivamente. (Figura 1)

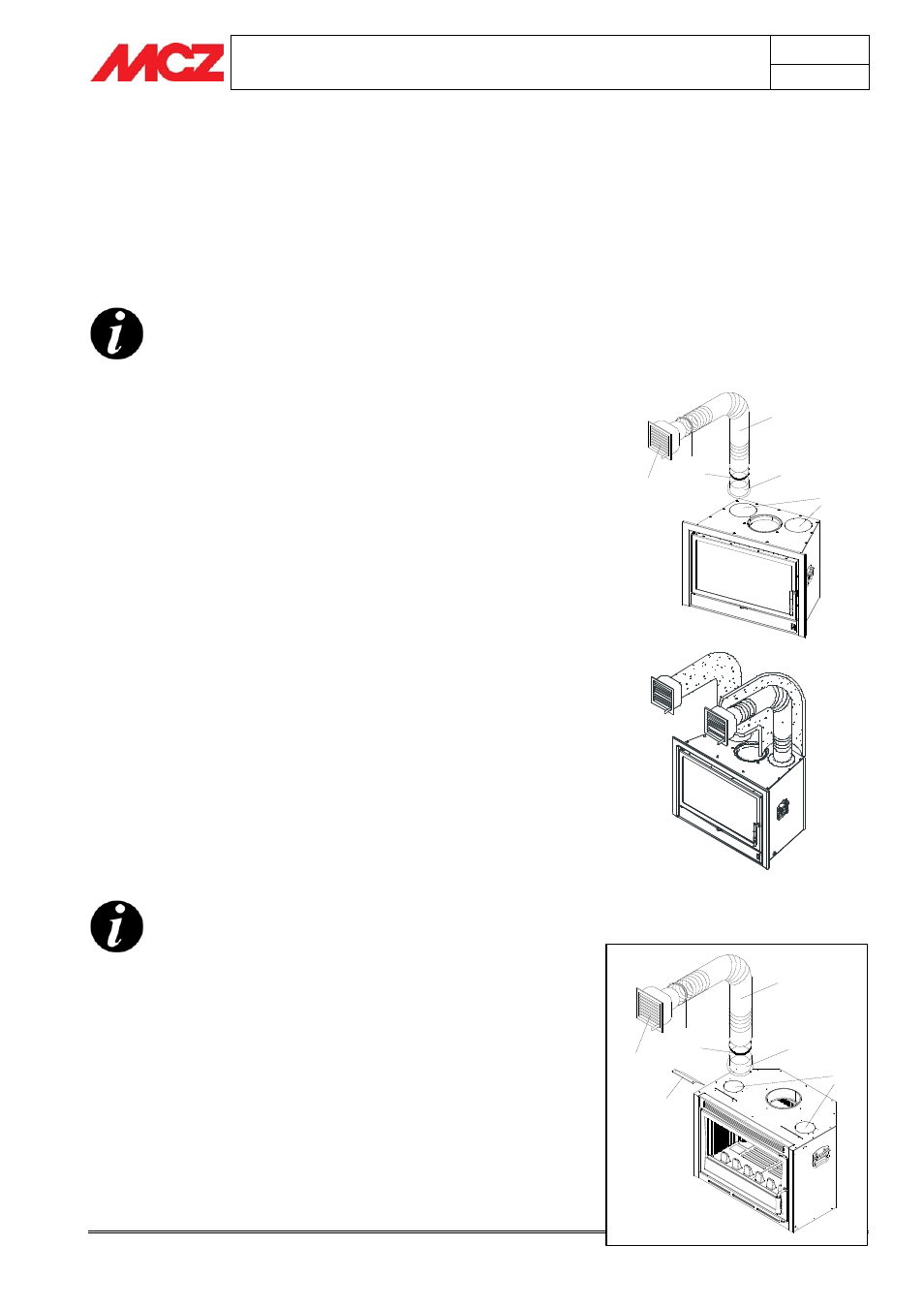

4.7. MONTAGGIO KIT USCITA ARIA CALDA
CLIMASYSTEM E SMARTBOX
Nell’eventualità si vogliano utilizzare delle uscite supplementari di aria
ventilata possiamo applicare uno o due KIT USCITA ARIA CALDA
(optional) (figura 5). Per montare la canalizzazione dell’aria calda è
necessario sfondare i tappi a semitrancio (A), avvitare la flangia (B) ed
innestare i tubi flessibili (D) provvedendo al fissaggio con le apposite
fascette stringitubo (E). Nella parte opposta alla tubazione si applicano
le bocchette regolabili (C) che verranno fissate successivamente alla
controcappa d’abbellimento.
Si consiglia di:
• Posizionare le bocchette uscita aria calda ad un’altezza non
inferiore a 2 mt. dal pavimento, al fine d’evitare che l’aria calda
investa direttamente le persone.
• Coibentare i tubi di canalizzazione.
• Non superare 1,5 mt di canalizzazione per ogni uscita.
• Si consiglia di coibentare i tubi della canalizzazione per
evitare le vibrazioni trasmesse dai ventilatori e dall’aria
forzata e per mantenere più calda l’aria in uscita.
Non è possibile escludere l’uscita frontale dell’aria
calda anche se nel modello SmartBox, ruotando
manualmente le alette poste superiormente alla
porta fuoco, è possibile indirizzare maggiormente
l’aria calda attraverso le tubazioni superiori di uscita
e le bocchette in cappa.
4.8. MONTAGGIO KIT USCITA ARIA CALDA
SUPERCLIMA
Nell’eventualità si vogliano utilizzare delle uscite supplementari di aria
ventilata possiamo, applicare uno o due KIT USCITA ARIA CALDA
(optional).
Per montare la canalizzazione dell’aria calda è necessario sfondare i
tappi a semitrancio (A), avvitare la flangia (B) ed innestare i tubi
flessibili (D) provvedendo al fissaggio con le apposite fascette
Montaggio kit uscita aria calda
A
B
C
F
D
E
A
B
C
D
E
