10.4.6 Collegamento della protezione del trasformatore
L'inverter è dotato di un collegamento per il monitoraggio da parte del trasformatore di media
tensione, che disinserisce l'inverter in caso di guasto. L'utilizzo del monitoraggio del trasformatore
richiede l'approntamento di alimentazione esterna di tensione pari a 230 V/50 Hz.
1. Introdurre il cavo della protezione del trasformatore nell'armadio elettrico (vedere capitolo 10.3).
2. Collegare il cavo come indicato nello schema dei collegamenti elettrici (vedere capitolo 10.4.1).
3. Rimuovere la staffa schermata dalla guida.

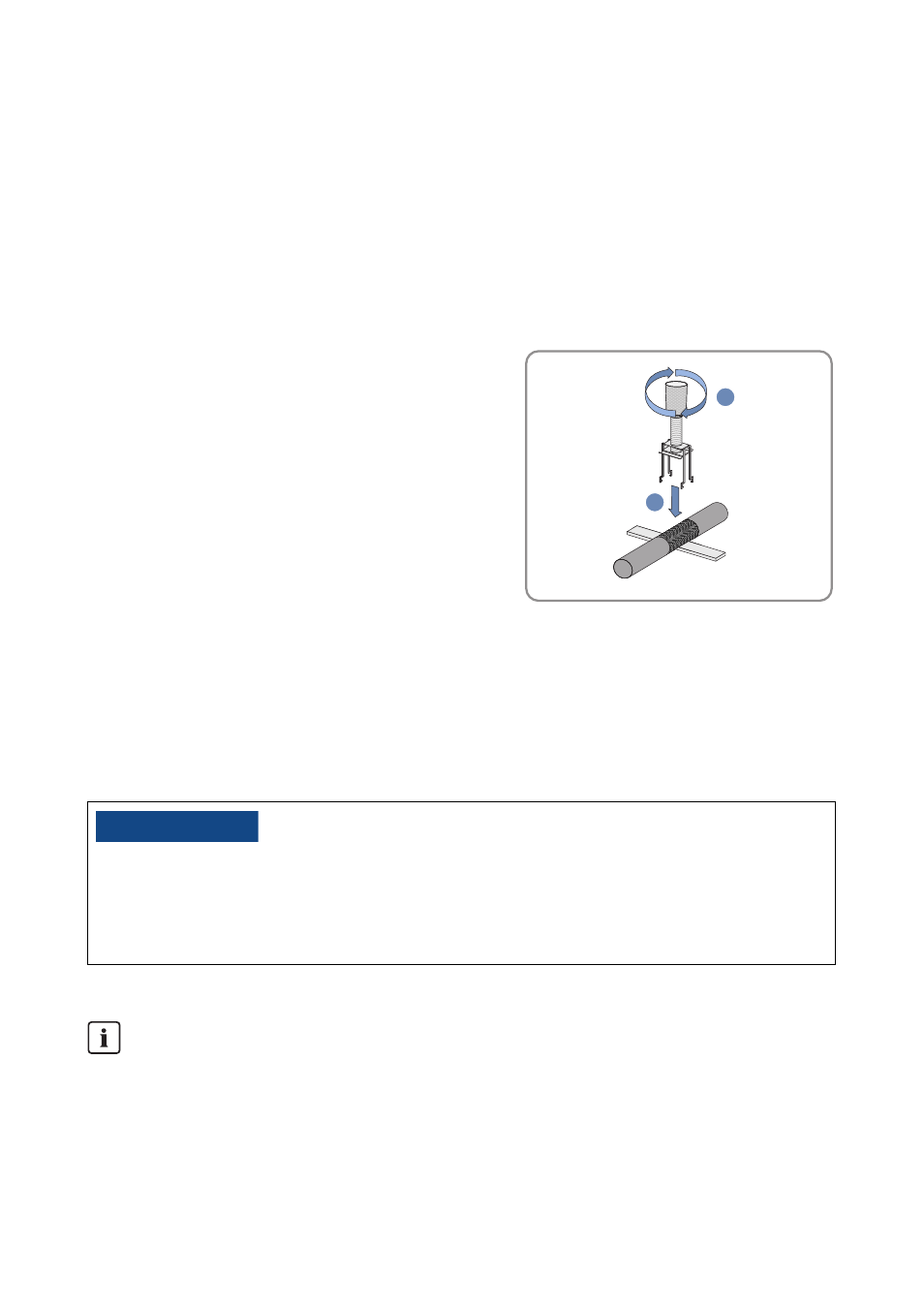

4. Applicare la staffa di fissaggio per cavi schermati
fino all'innesto e quindi serrarla a mano.
5. Fissare il cavo con una fascetta alla rispettiva guida di supporto. In tal modo non sarà possibile
estrarre il cavo.
10.4.7 Collegamento dell'alimentazione di tensione esterna
L'alimentazione di tensione esterna fornisce all'inverter la corrente per l'alimentazione autonoma.
Requisiti per l'alimentazione di tensione esterna:
• Tensione di alimentazione ausiliare esterna trifase pari a 230 V (3/N/PE)
"77*40
Danneggiamento dell'inverter dovuto a collegamento non appropriato
dell'alimentazione autonoma
• Collegare il conduttore neutro N.
• Mettere a terra la controstella del trasformatore di alimentazione propria.
Interruttore di protezione di linea tra alimentazione di tensione esterna e l'inverter
Nell'inverter è presente un interruttore di protezione di linea con corrente di dimensionamento
pari a 16 A e con caratteristica B.
• Dotare l'inverter di un interruttore automatico selettivo per la protezione del cavo.
