SMA Solar Technology AG 6 Preparazione all'installazione
Istruzioni per l’installazione SCxxxHE-20-IA-IIT111210 27
6.1.5 Requisiti per la posa di cavi tra trasformatore e inverter
☐ I cavi CA sono raggruppati in un sistema trifase.
☐ Tra il trasformatore e l'inverter sono disponibili 3 passanti separati per i cavi CA, ad es. per le
canaline.
☐ La distanza tra i passanti è di almeno il doppio del diametro di un cavo CA.

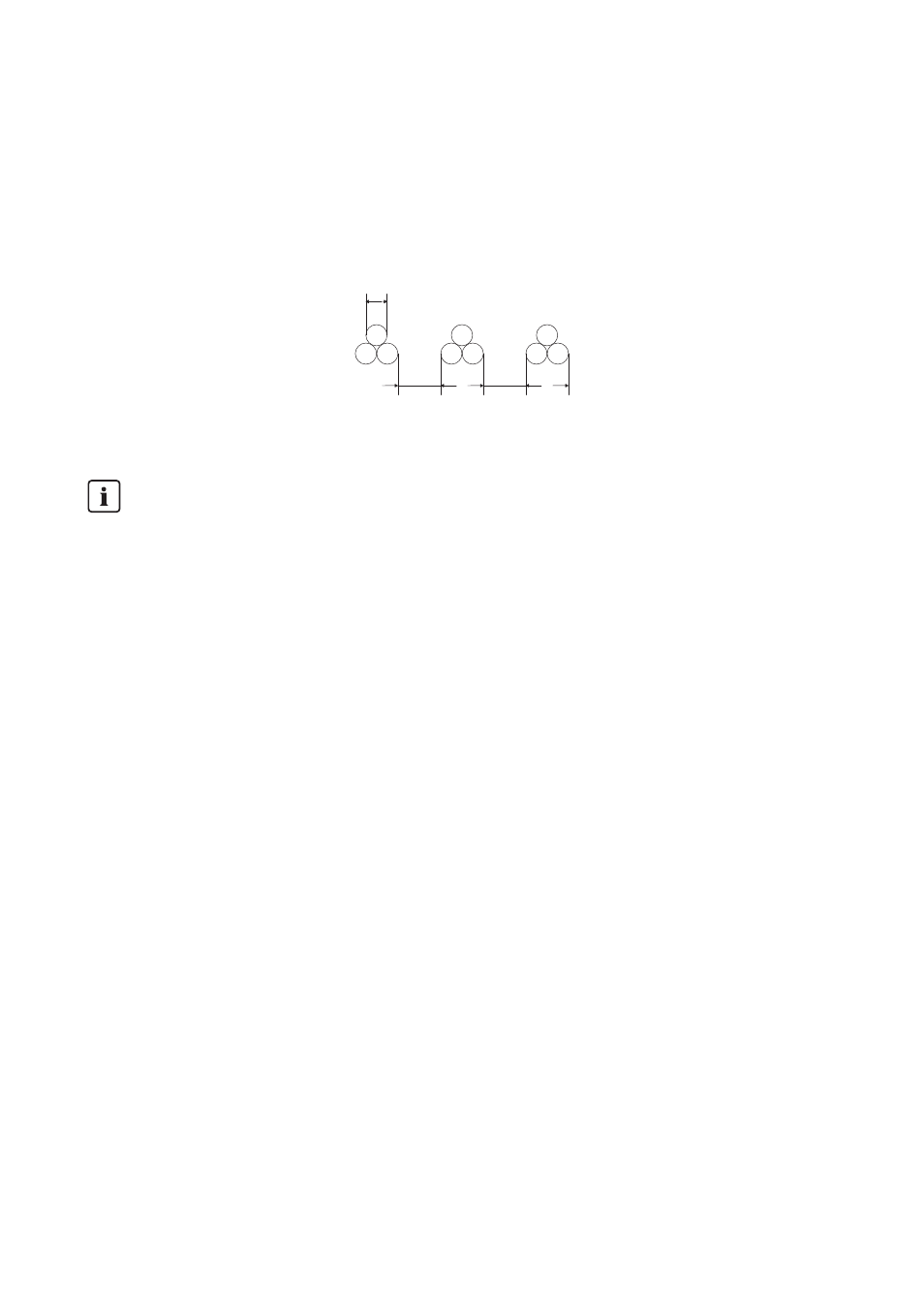

Figura 11: Sistemazione del cavo CA con 3 cavi per conduttore esterno (esempio).
Tenere conto delle distanze tra i cavi
Posare un conduttore esterno L1, L2 e L3 in ogni passacavo. La distanza tra le coppie di cavi
deve corrispondere ad almeno il doppio del diametro di un cavo. Questo consentirà di evitare
asimmetrie di corrente.
L2
L1 L3
L2
L1 L3
L2
L1 L3
1d
>2d -- >2d --
