6.1.4 Requisiti per i passacavi
☐ I passacavi si trovano nell'armadio elettrico.
☐ Nel basamento sono posati i tubi vuoti per passanti.
☐ I cavi di comunicazione sono separati dai cavi
CA e CC.
☐ È previsto un numero sufficiente di passacavi:
– Cavi CA: 3
– Cavi CC: conformemente al numero di cavi CC
– Cavi PE: 1
– Cavi di comunicazione: 1

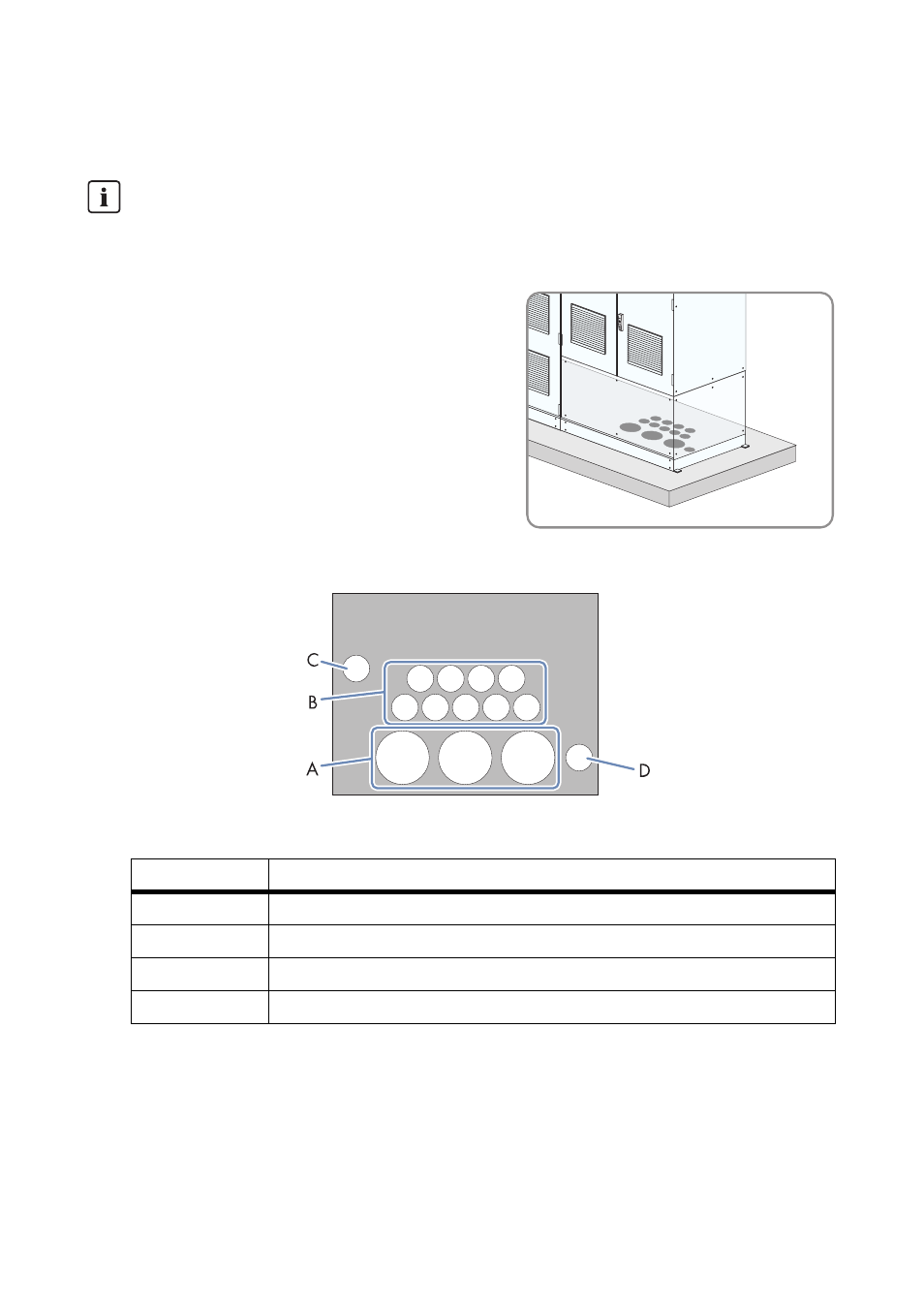

Figura 10: Passacavi per 9 ingressi CC (esempio)
Posa di cavi
In questo documento non è descritto quando posare i cavi nel basamento. Il momento della
posa dei cavi deve essere deciso individualmente per ogni impianto.
Posizione Nome
A Passante per cavi CA
B Passante per cavi CC
C Passante per cavi PE
D Passante per cavo di comunicazione
