10 Collegamento dei cavi nell'armadio elettrico SMA Solar Technology AG
48 SCxxxHE-20-IA-IIT111210 Istruzioni per l’installazione
10.4 Collegamento dei cavi nell'armadio elettrico
10.4.1 Collegamento dei cavi alla morsettiera dei collegamenti
del cliente

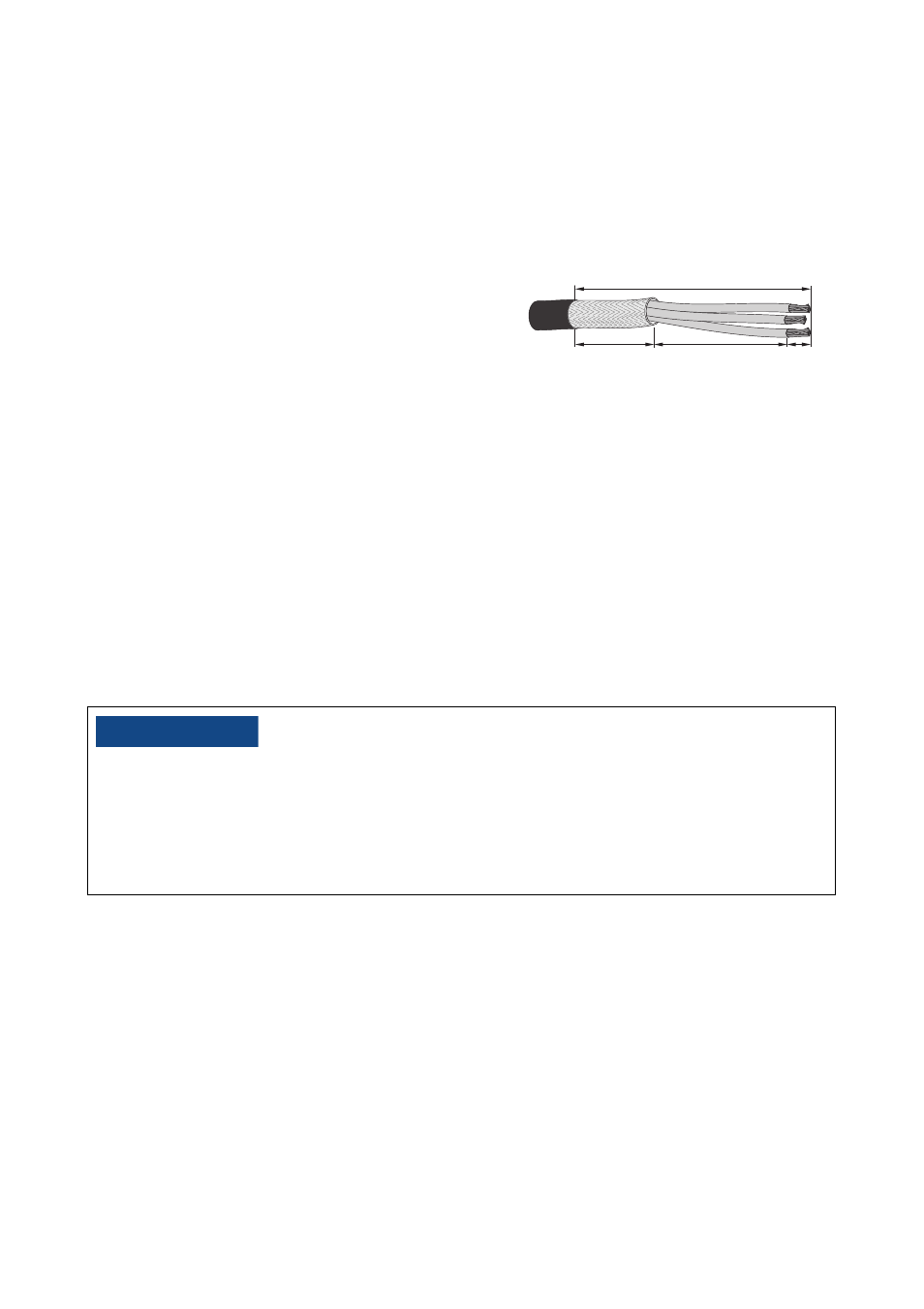

1. Spelare il cavo per una lunghezza di 60 mm.
2. Spelare i fili di 5 mm.
3. Introdurre le guaine terminali sui fili e stringere a tenuta di gas.
4. Collegare il cavo come indicato nello schema dei collegamenti elettrici.
– Introdurre i cacciavite nell'apertura quadrata del morsetto e aprire il blocco del morsetto
esercitandovi una pressione.
– Collegare il cavo ai morsetti. Per farlo utilizzare le guaine terminali.
– Estrarre il cacciavite dal morsetto.
10.4.2 Misure importanti in caso di opzioni non utilizzate
Arresto rapido esterno non utilizzato
Disattivazione remota non utilizzata
• Se non si utilizza la disattivazione remota, dopo la messa in funzione impostare il parametro
"ExtStrStpEna" su Off (vedere le istruzioni per l'uso fornite).
Protezione del trasformatore non utilizzata
• Se non si utilizza nessuna protezione del trasformatore, dopo la messa in funzione impostare il
parametro "ExtTrfErrEna" su Off (vedere le istruzioni per l'uso fornite).
"77*40
Danneggiamento di Sunny Central dovuto a installazione errata dell'arresto rapido
Un arresto rapido esterno collegato erroneamente può danneggiare Sunny Central oltre a limitare
la funzione di arresto rapido.
• Se non viene collegato nessun arresto rapido, è necessario cablare i collegamenti con un
ponticello a filo come indicato nello schema dei collegamenti elettrici.
60 mm
15 mm 40 mm 5 mm
