9 Collegamento CA e CC SMA Solar Technology AG
38 SCxxxHE-20-IA-IIT111210 Istruzioni per l’installazione
9.3.2 Barra collettrice CC

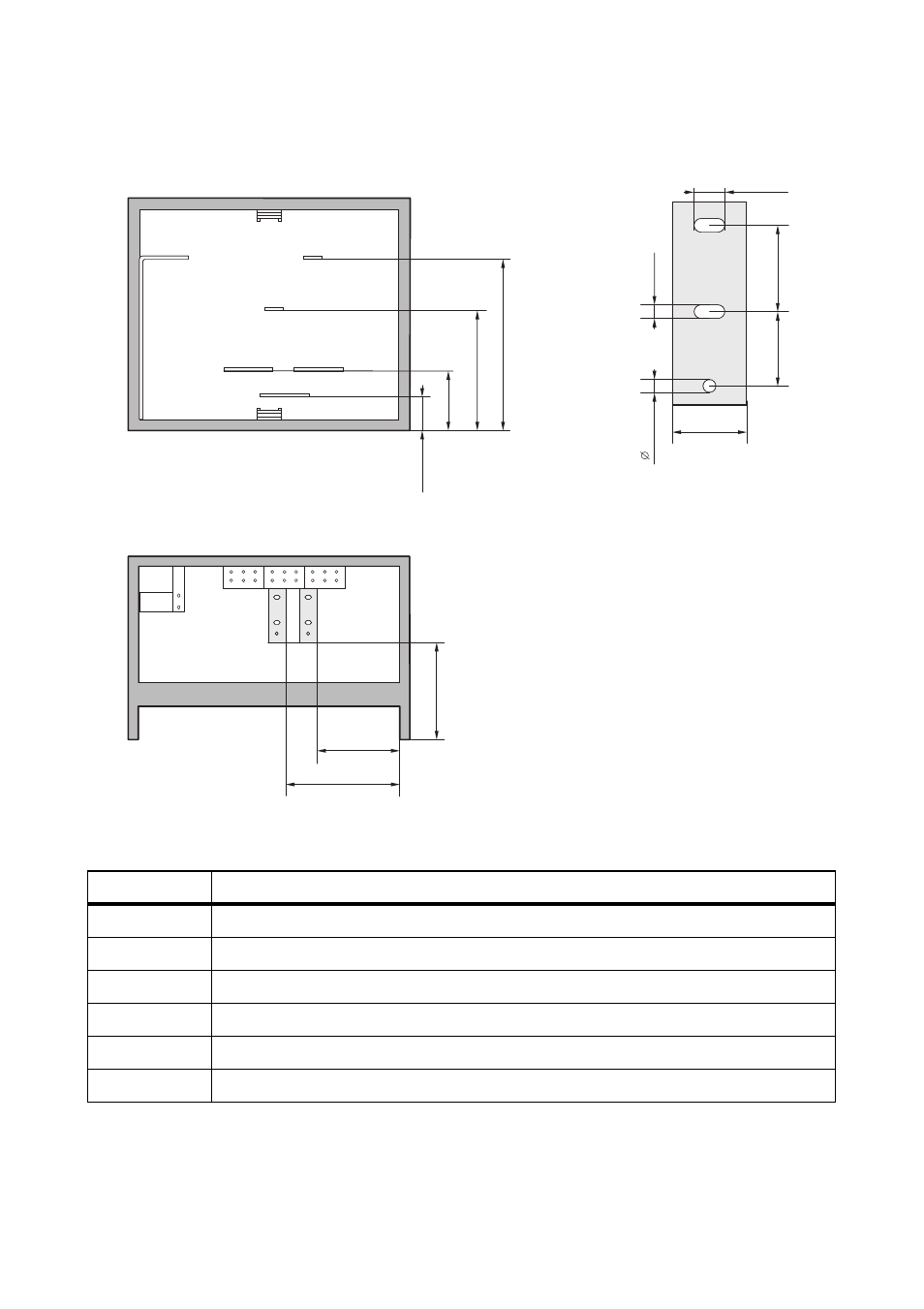

Figura 14: Dimensioni d'ingombro della barra collettrice CC
Posizione Descrizione
A Linguetta di collegamento cavo PE
B Linguetta di collegamento cavo CC‒
C Linguetta di collegamento cavo CC+
D Linguetta di collegamento cavo CA − cavi conduttori esterni L
3
E Linguetta di collegamento cavo CA − cavi conduttori esterni L
2
F Linguetta di collegamento cavo CA − cavi conduttori esterni L
1
A B
C
D
E
F
34 mm
90 mm
80 mm
80 mm
14 mm
14 mm
330,8 mm
329,5 mm
487,5 mm
179 mm
274 mm
476 mm
648 mm
