10 Collegamento dei cavi nell'armadio elettrico
SMA Solar Technology AG
50
SCxxxHE-20-IA-IIT111210
Istruzioni per l’installazione
10.4.5 Collegamento per assegnazione dall'esterno di valori
nominali
1. Introdurre il cavo dell'assegnazione dall'esterno di valori nominali nell'armadio elettrico
2. Collegare il cavo come indicato nello schema dei collegamenti elettrici
(vedere capitolo 10.4.1).

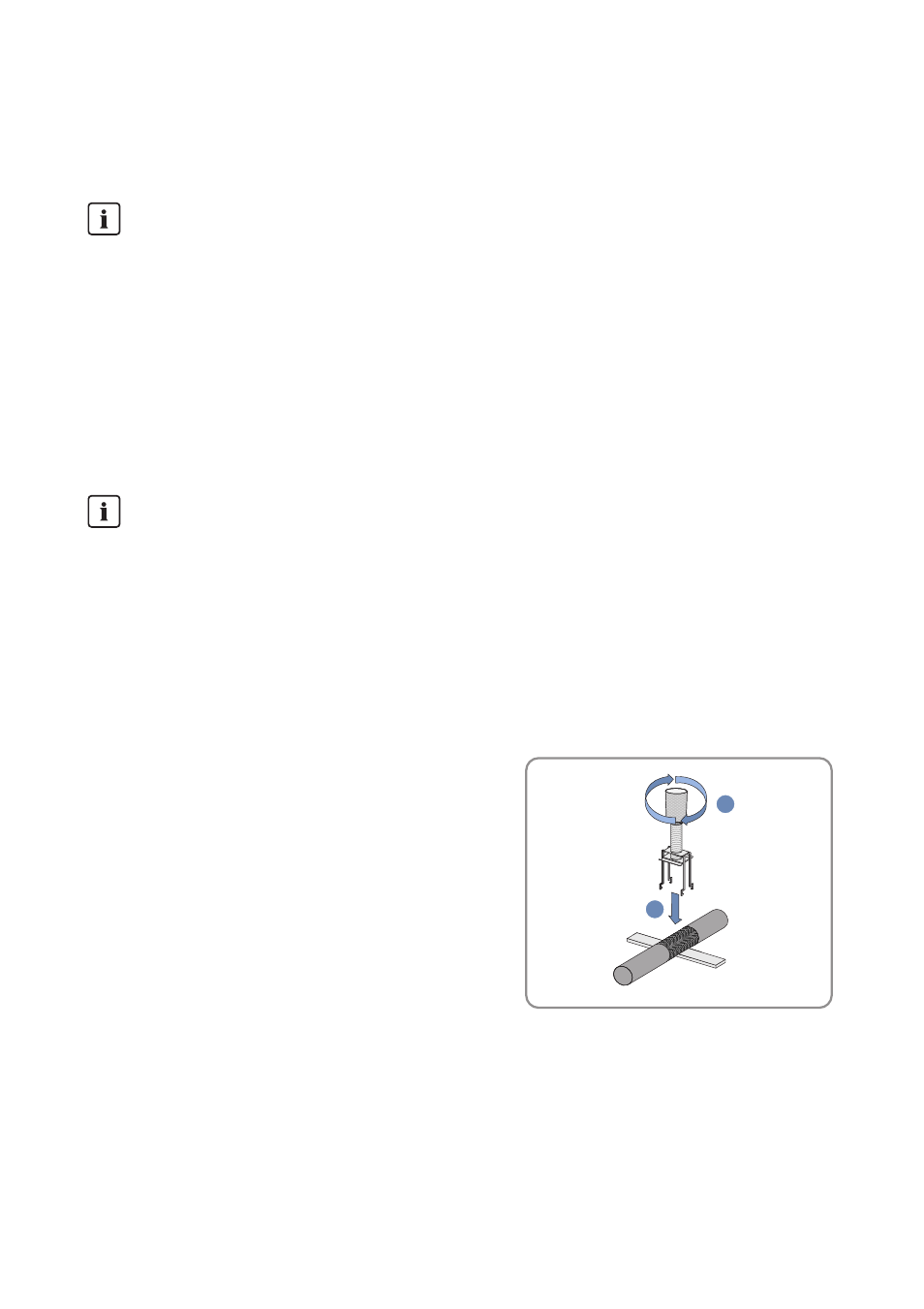

3. Rimuovere la staffa schermata dalla guida.
4. Applicare la staffa di fissaggio per cavi schermati
fino all'innesto e quindi serrarla a mano.
5. Fissare il cavo con una fascetta alla rispettiva guida di supporto. In tal modo non sarà possibile
estrarre il cavo.
Trasmissione del segnale
I valori nominali esterni per potenza reattiva e attiva vengono solitamente assegnati dal
gestore della rete e ripartiti, ad esempio, tramite un ricevitore di telecomando centralizzato.
Power Reducer Box riceve i valori nominali dal ricevitore di telecomando centralizzato e li invia
all'inverter tramite SC-COM. L'inverter attua quanto predefinito dal gestore della rete e immette
nella rete elettrica, ad es., la potenza reattiva assegnata. Informarsi presso il proprio gestore
di rete sul tipo di trasmissione di segnali impiegato.
Se questi valori nominai non vengono trasmessi tramite SC-COM e Power Reducer Box,
nell'inverter si trovano morsetti per il collegamento dell'assegnazione dall'esterno di valori
nominali. L'inverter elabora segnali unitari da 4 mA … 20 mA.
Modalità dell'assegnazione dall'esterno di valori nominali
Per le indicazioni relative alle modalità di assegnazione dall'esterno di valori nominali,
consultare le istruzioni per l'uso dell'inverter.
1
2
