SMA Solar Technology AG 10 Collegamento dei cavi nell'armadio elettrico
Istruzioni per l’installazione SCxxxHE-20-IA-IIT111210 47

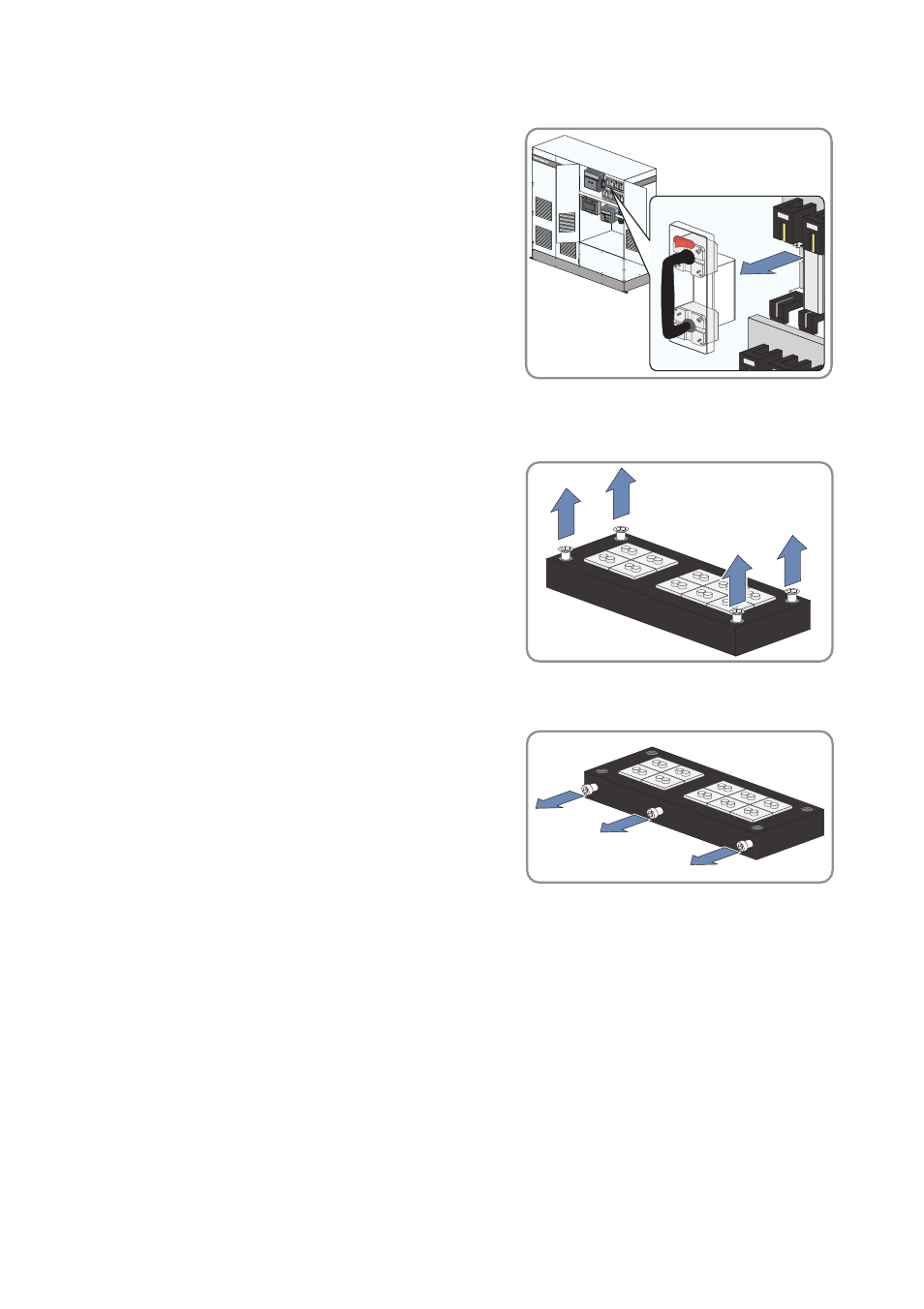

5. Rimuovere tutti i fusibili e i disgiuntori da tutti i
supporti dei fusibili. A tale scopo utilizzare
l'impugnatura per fusibili per bassa tensione.
10.3 Introduzione dei cavi nell'armadio elettrico
1. Rimuovere le 4 viti nella parte superiore della
piastra di tenuta.
2. Staccare la piastra di tenuta.
3. Allentare 3 viti sul lato della piastra di tenuta.
4. Rimuovere le guarnizioni di gomma dalla piastra di tenuta. Nel farlo prestare attenzione al fatto
che le guarnizioni di gomma corrispondano al diametro dei cavi da introdurre. In caso di
necessità utilizzare le guarnizioni di gomma aggiuntive comprese nella fornitura.
5. Rimuovere i tappi ermetici dalle guarnizioni di gomma.
6. Introdurre i cavi lungo le guarnizioni in gomma.
7. Utilizzare le guarnizioni di gomma nella piastra di tenuta senza deformarle. In questo modo si
garantisce la tenuta.
8. Serrare le viti sul lato della piastra di tenuta.
9. Avvitare la piastra di tenuta sul pavimento dell'armadio elettrico.
