SMA Solar Technology AG 6 Preparazione all'installazione
Istruzioni per l’installazione SCxxxHE-20-IA-IIT111210 23
6.1.3 Distanze minime
Distanze minime per 1 inverter

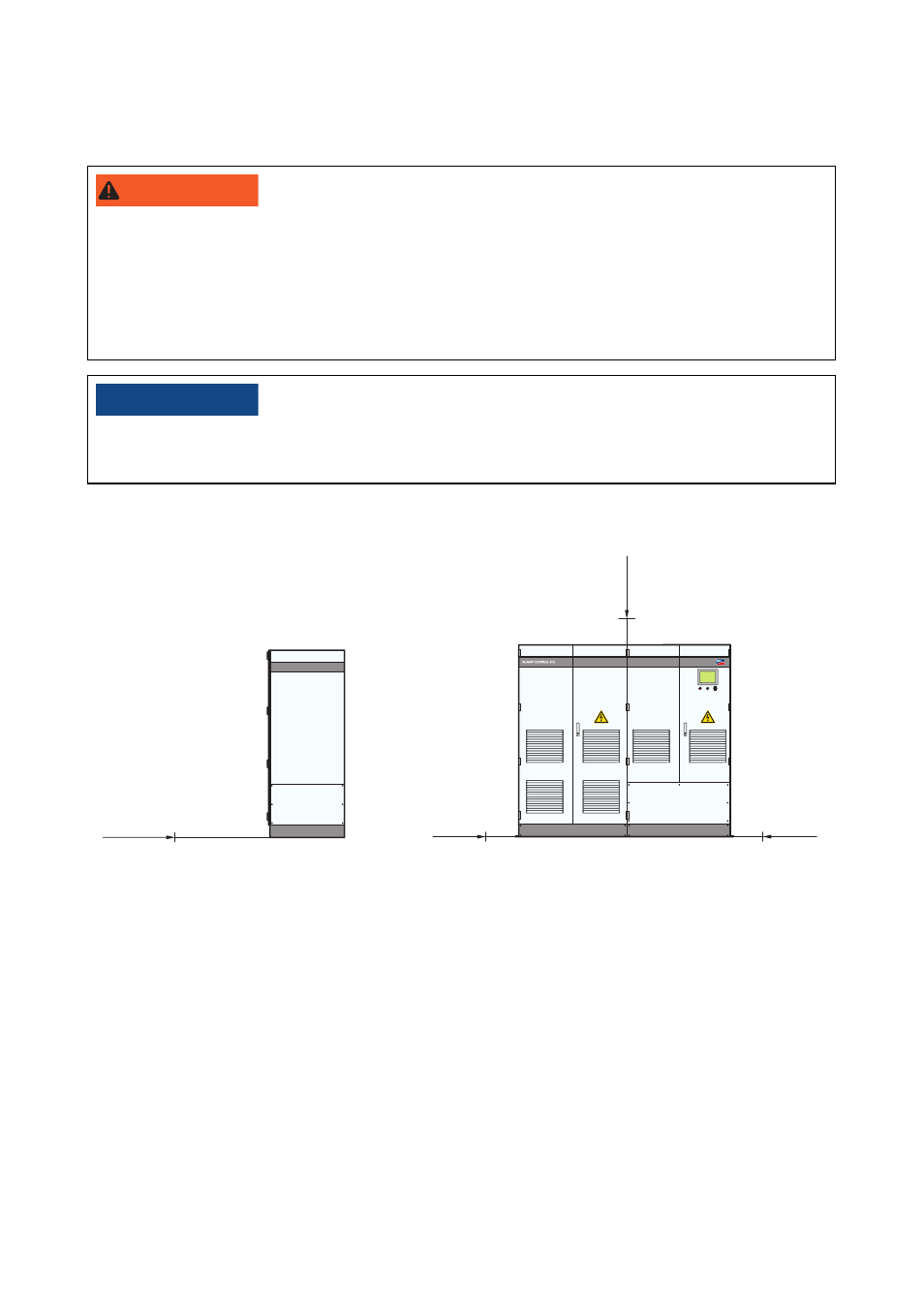

Figura 7: Distanze minime dell'inverter
Sul retro dell'inverter è presente un'apertura per l'aria di scarico.
Per un funzionamento ottimale dell'inverter, osservare i seguenti requisiti:
• Non bloccare o chiudere l'apertura per l'aria di scarico.
• Dotare la stazione di adeguate aperture per l'aria di scarico.
• Per evitare cortocircuiti termici sull'inverter, assicurarsi che negli spazi chiusi l'aria di scarico
venga condotta all'esterno.
• Le aperture dell'aria di scarico devono essere sempre accessibili a scopi di pulizia.
"77&35&/;"
Pericolo di incendio dovuto al surriscaldamento dei cavi
Lunghezze diverse dei cavi provocano un surriscaldamento più forte.
• Tutti i conduttori esterni che collegano l'inverter al trasformatore devono essere di lunghezza
uguale.
• La lunghezza dei cavi tra i punti di allacciamento non deve superare i 15 m.
"77*40
Danni all'inverter e al trasformatore dovuti ad assorbimento di aria di scarico
• Installare l'impianto in modo da evitare che l'inverter assorba l'aria di scarico.
HE
300 mm
220 mm
300 mm 1 200 mm
