SMA Solar Technology AG 9 Collegamento CA e CC
Istruzioni per l’installazione SCxxxHE-20-IA-IIT111210 37
Messa a terra dei moduli FV
All'inverter possono essere collegati moduli FV con messa a terra positiva o negativa o moduli FV privi
di messa a terra, a seconda dell'opzione contemplata nell'ordine d'acquisto.
9.3 Area riservata ai collegamenti
9.3.1 Fusibili CC

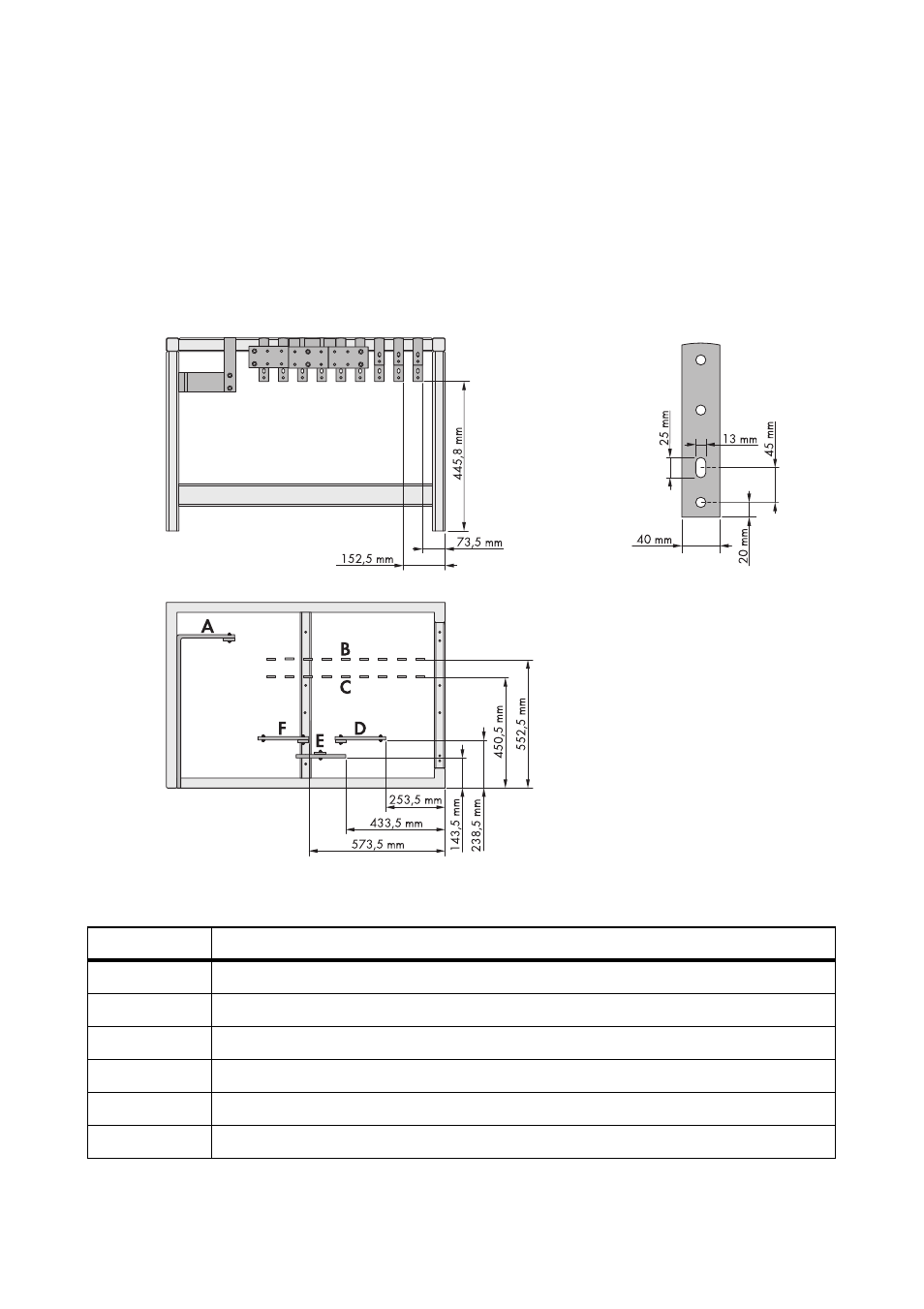

Figura 13: Punti di collegamento (esempio)
Posizione Descrizione
A Linguetta di collegamento cavo PE
B Linguette di collegamento cavo CC‒
C Linguette di collegamento cavo CC+
D Linguetta di collegamento cavo CA − cavi conduttori esterni L
3
E Linguetta di collegamento cavo CA − cavi conduttori esterni L
2
F Linguetta di collegamento cavo CA − cavi conduttori esterni L
1
