6.2 Preparazione al montaggio del fondo della stazione
6.2.1 Posizione dei fori di montaggio nel Sunny Central
Prima di montare l'inverter, preparare il fissaggio al pavimento.
Nell'area del basamento dell'armadio elettrico si trovano 4 linguette di montaggio per il fissaggio.

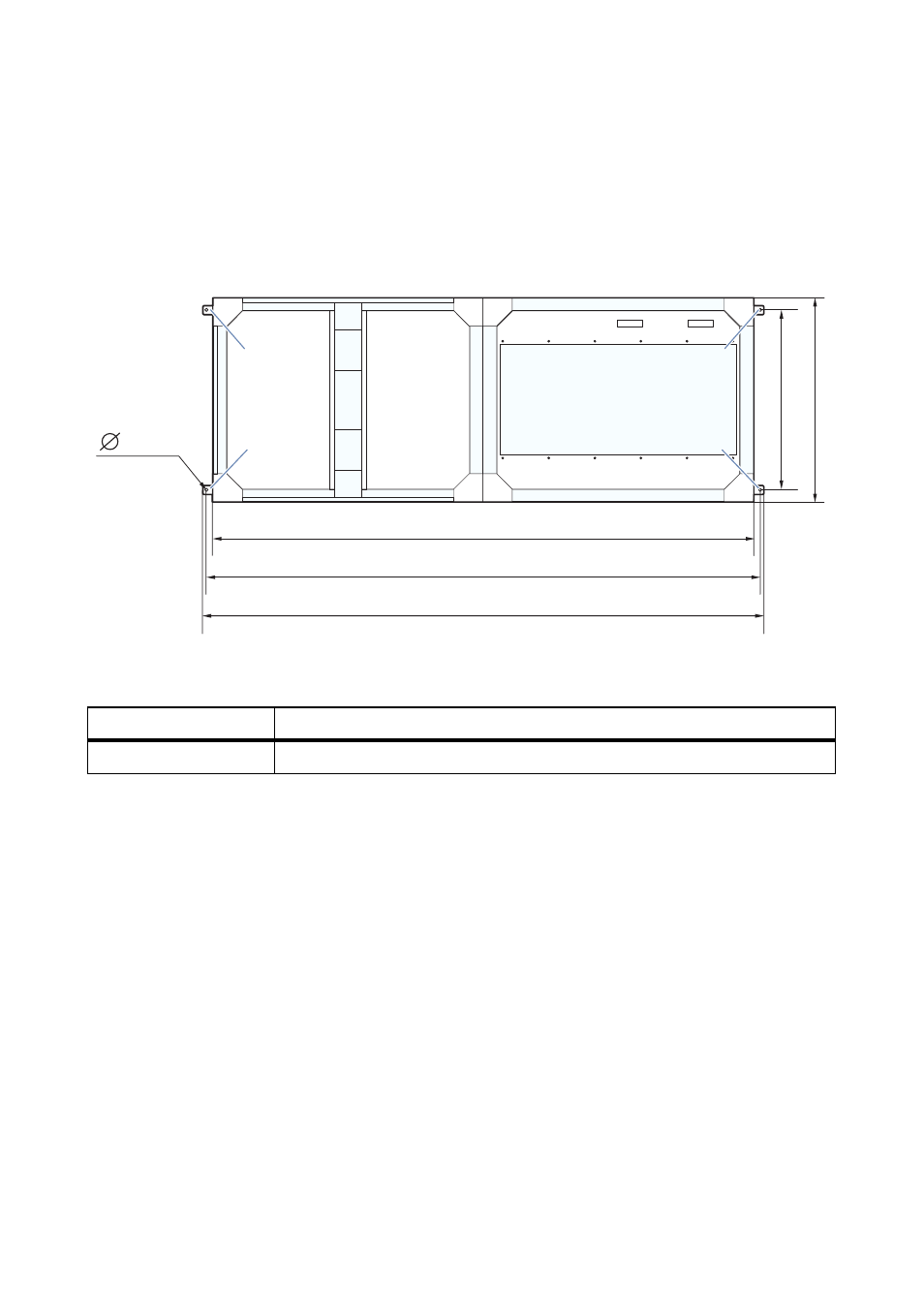

Figura 12: Posizione delle linguette di montaggio sull'inverter
6.2.2 Praticare i fori di montaggio sul fondo della stazione
1. Contrassegnare sul basamento le posizioni per i fori di montaggio in corrispondenza delle
linguette.
2. Praticare i fori di montaggio nei punti contrassegnati del basamento.
Posizione Descrizione
A Linguette di montaggio
2 404 mm
16 mm
906 mm 773 mm
A
A
A
A
2 470 mm
2 510 mm
